Спроба ремонту ультразвукової ванни Elma D-78224 Singen (Elmasonic S 40 H)

Все як зазвичай – попросили «глянути», оскільки ванна перестала працювати. На питання «і що, зовсім не працює?» відповіли «можна включити і подивитися». Ну що ж, так і почнемо – з включення і з зовнішнього огляду.

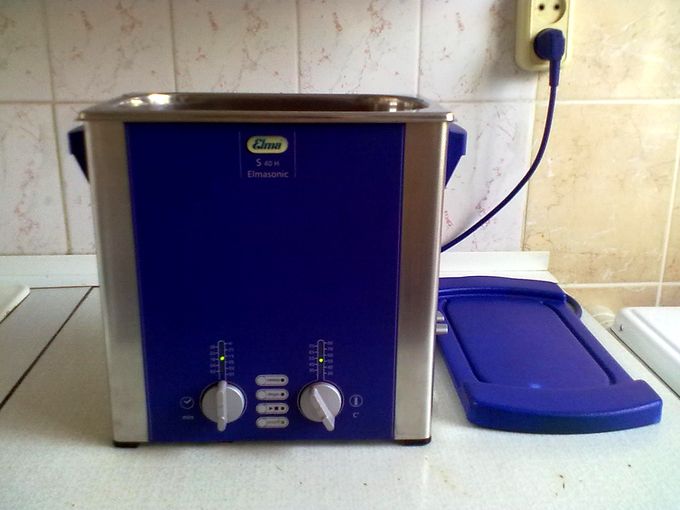

При включенні і натисканні на кнопку «on/off» на передній панелі загоряються світлодіоди, що індикують обраний часовий інтервал роботи та температурному режимі (рис.1). При обертанні поворотних перемикачів загоряються інші світлодіоди. При натисканні на інші кнопки панелі з'являється індикація, що говорить про їх активацію, але запуск самого процесу «миття» не відбувається. Через 12 секунд після натискання кнопки «Start/Stop», світлодіод у ряду індикації вибраного часу починає «бігати» зверху вниз, а індикатор біля кнопки мигати. Логічно припустити, що частина управління ванною працює, а те, що немає генерації коливань у мийній камері – так це або якийсь сигнал запуску «не доходить», або сам генератор непрацюючий… Або живлення перетворювальної частини немає. Треба розбирати…

Рис.1

Огляд перед розбиранням.

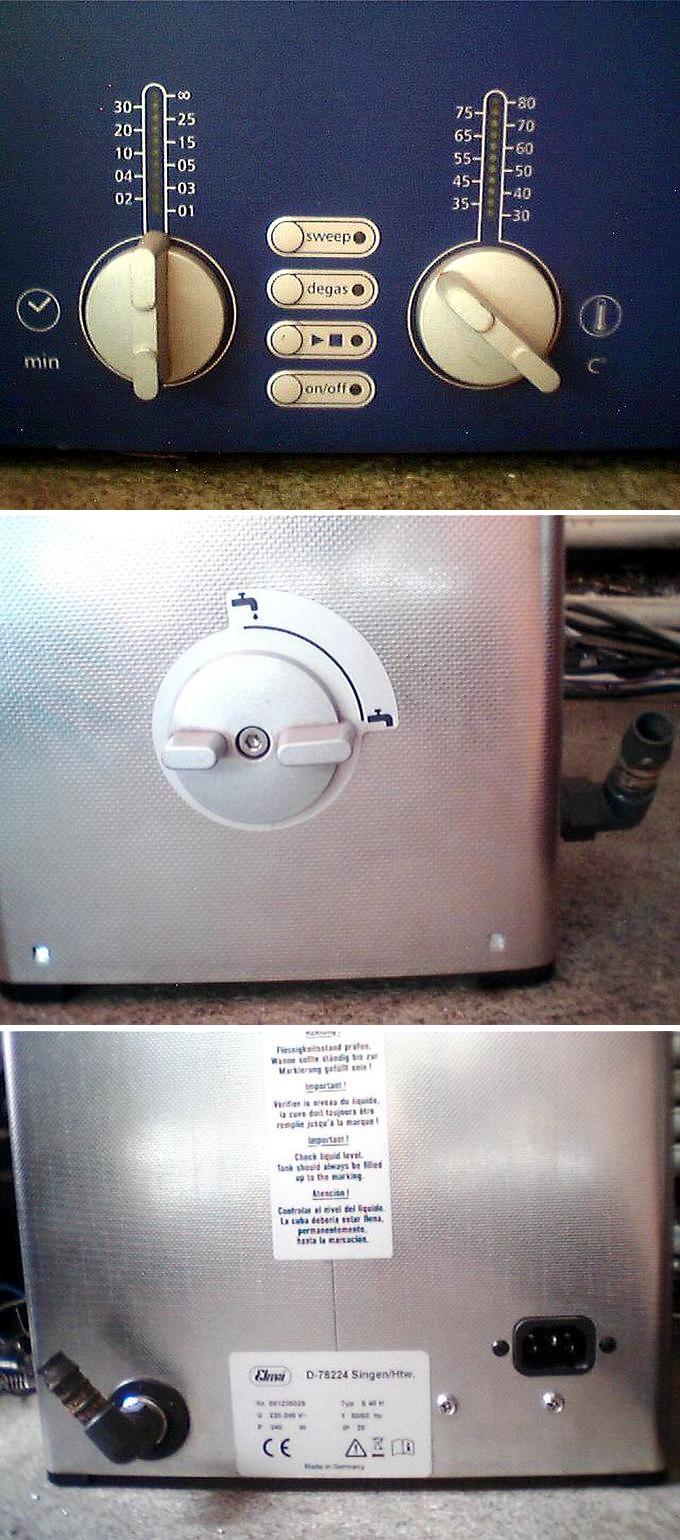

Панель управління чиста, видно, що догляд за ванною був (рис.2). На корпусі жодних пошкоджень не видно. На бічній стінці корпусу знаходиться поворотний кран, що дозволяє зливати рідину через штуцер, розташований на задній стінці.

Рис.2

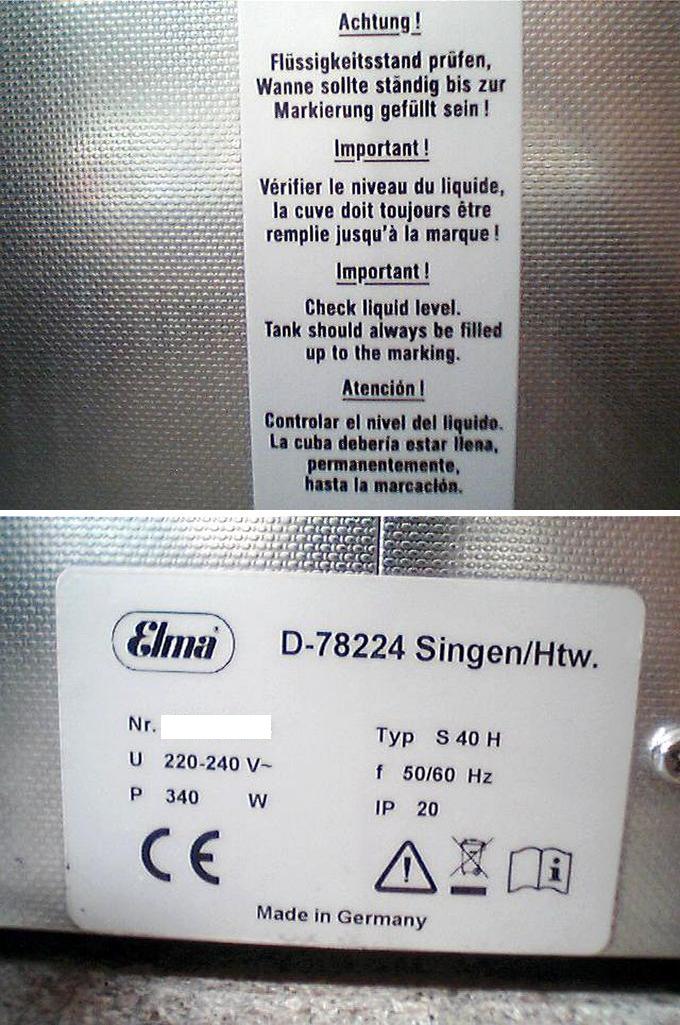

Наклейки ззаду (рис.3) попереджають про контролі потрібного рівня рідини в мийній камері, а також говорять про назву та модель ванни. Є і технічна інформація - напруга живлення, споживана потужність, клас захисту.

Рис.3

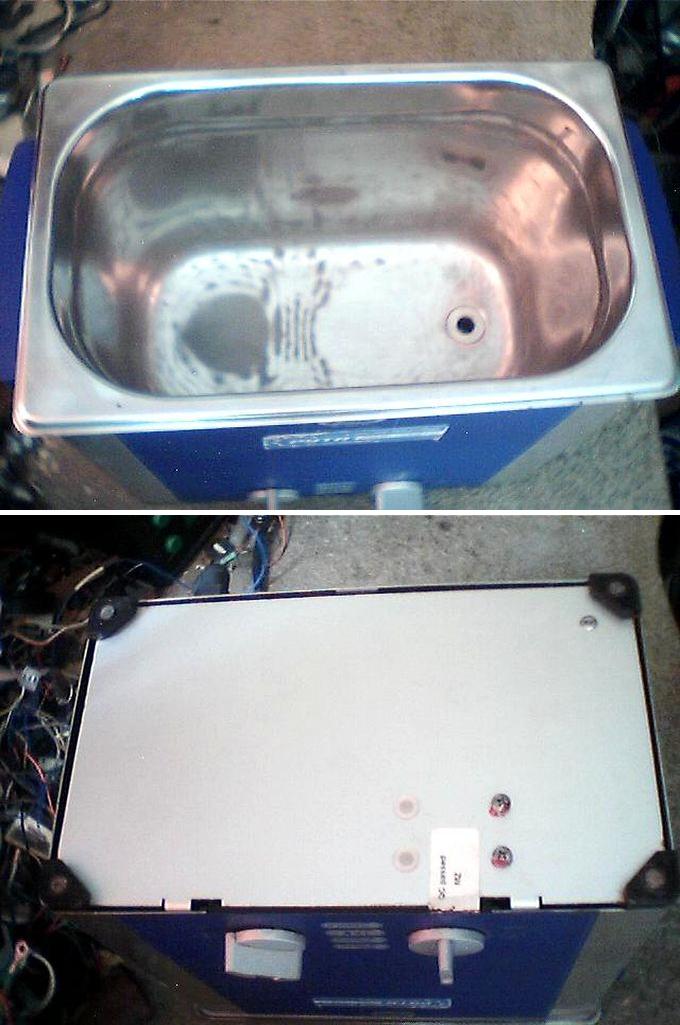

На дні мийної камери, в протилежному від зливного отвору кутку, видно велике сіре пляма – треба вважати, це місце кріплення п'єзоелемента (рис.4). А між зливом і плямою помітно чисте рівне поле приблизно такого ж діаметра, як і сіра пляма - можливо, що це місце кріплення другого випромінювача. Для того, щоб побачити нутрощі ванни, потрібно зняти дно (нижню кришку). До речі, паперова наклейка («гарантійка») порвана – можливо, що ванну вже розкривали.

Рис.4

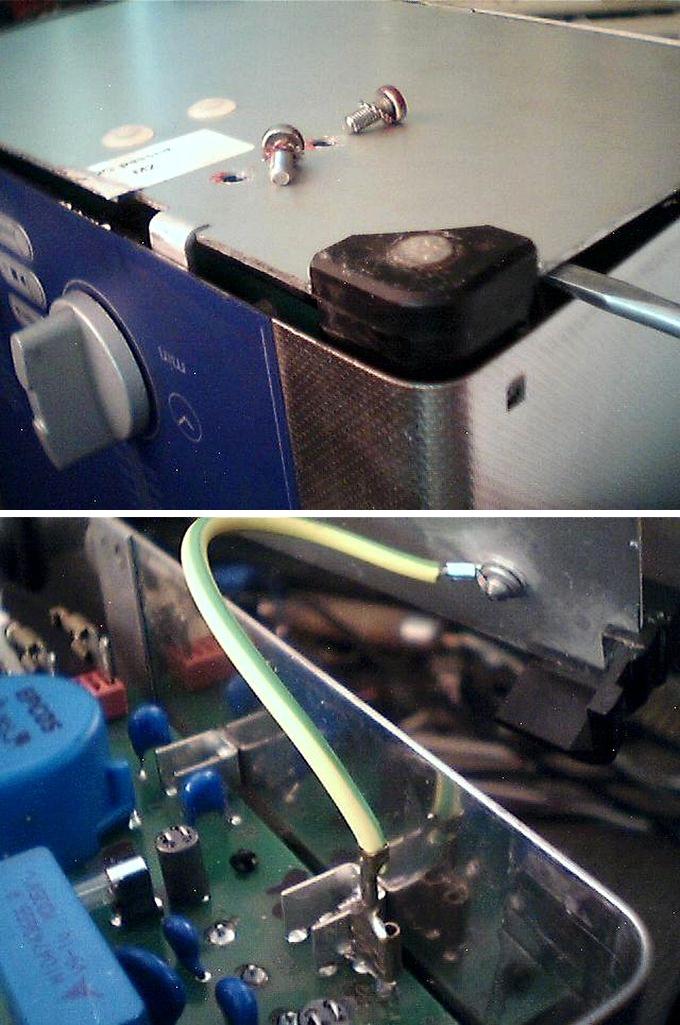

Для видалення нижньої кришки потрібно спочатку відкрутити два гвинти (як виявилося, вони притягують кришку до алюмінієвого радіатора, закріпленого на електронній платі перетворювача), а потім просто піддягти кути викруткою (рис.5). Після зняття кришки буде видно провід заземлення, що йде до ножевого роз'єму на невеликій платі (від'єднати).

Рис.5

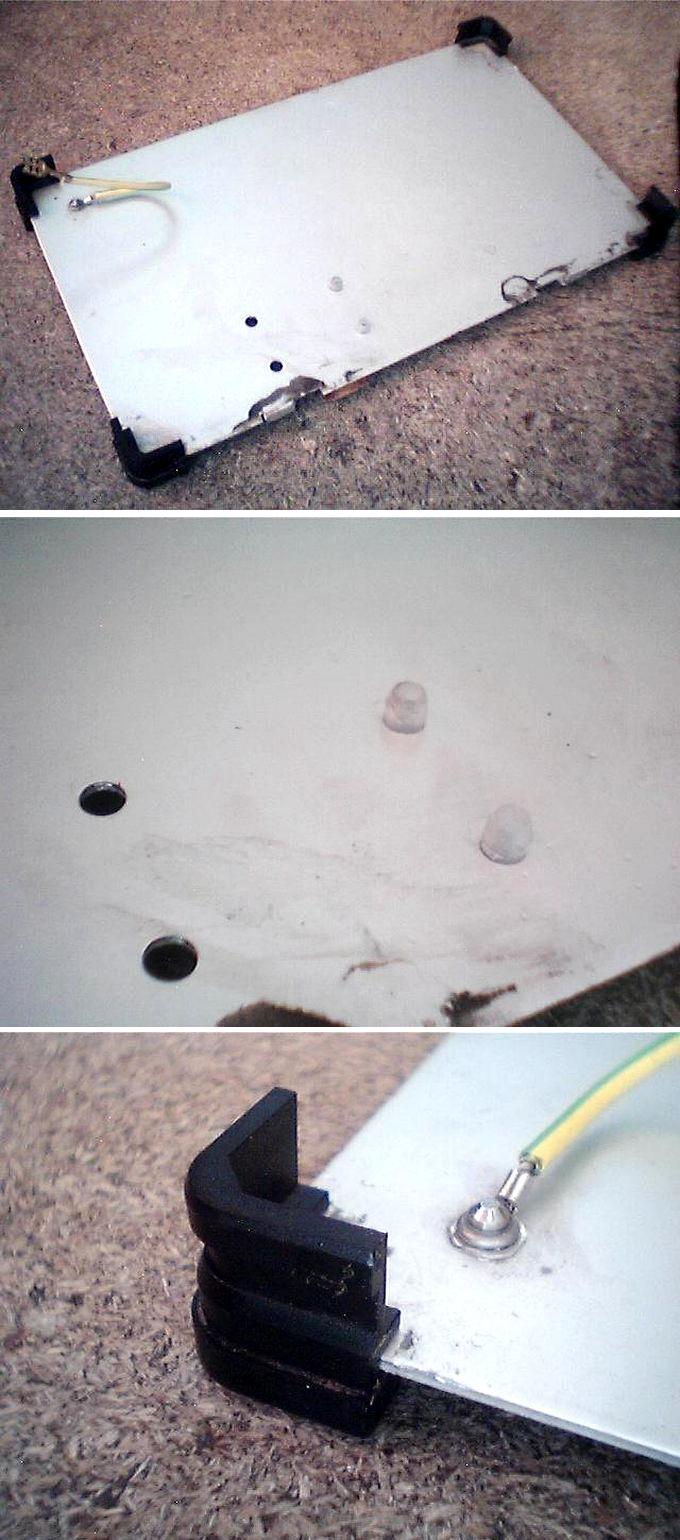

На нижній кришці з краю, що прилягає до передньої панелі ванни, помітні темні сліди від витоків (рис.6). Також є два отвори з вставленими пластиковими заглушками. Можливо, що вони використовуються як кріплення в варіанті ванни з радіатором більшого розміру.

Рис.6

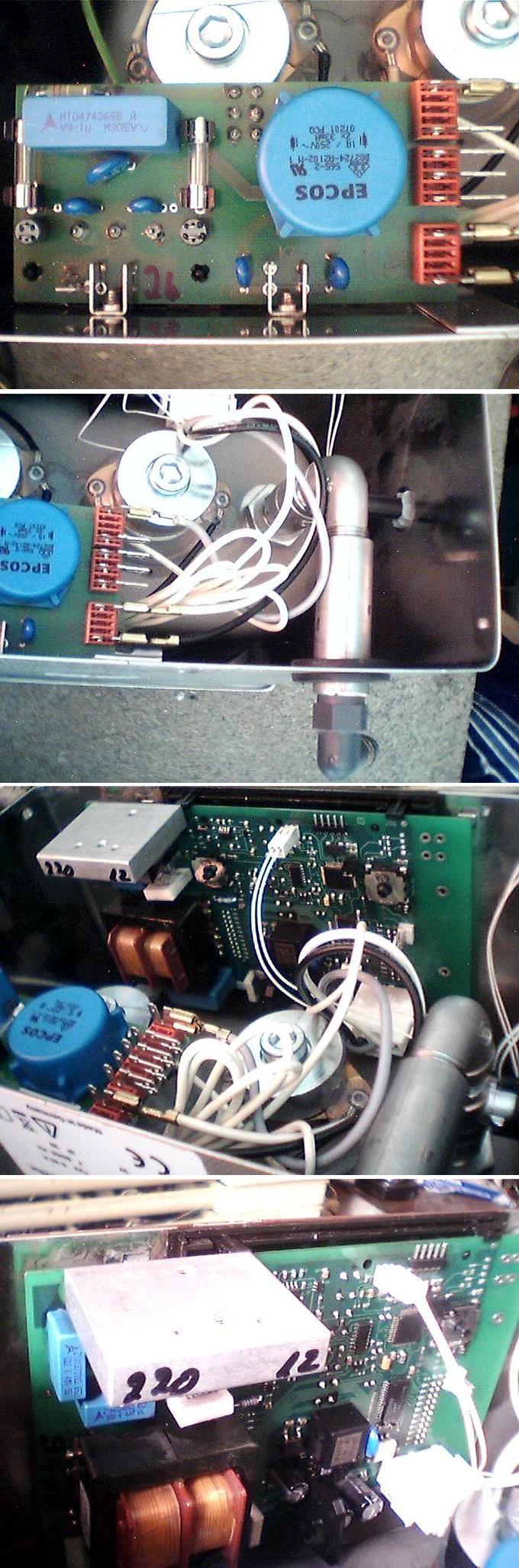

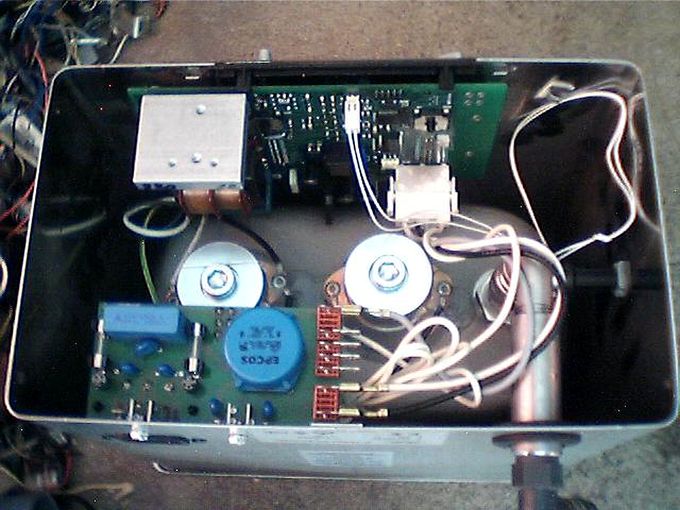

На рис.7 показано загальний вигляд нутрощів, на рис.8 – більш детально плата мережевого фільтра, злив і плата електроніки. Ванна дійсно з двома п'єзоелементами, причому вони з'єднані паралельно.

Рис.7

Рис.8

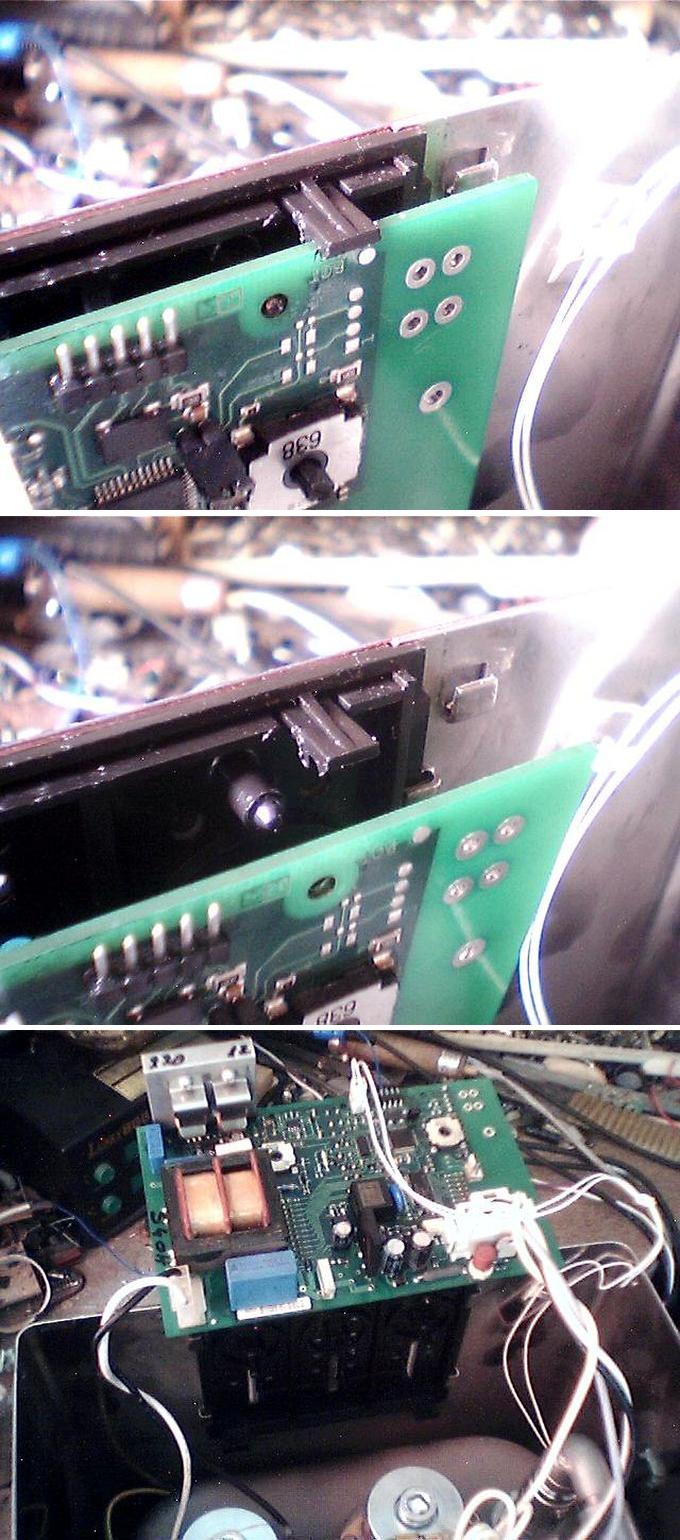

Плата закріплена на чотирьох пластикових стійках – нижні дві з пазами, в які вона вставляється, а верхні дві з зажимами і, віджимаючи їх, плату можна вийняти з корпусу (рис.9).

Рис.9

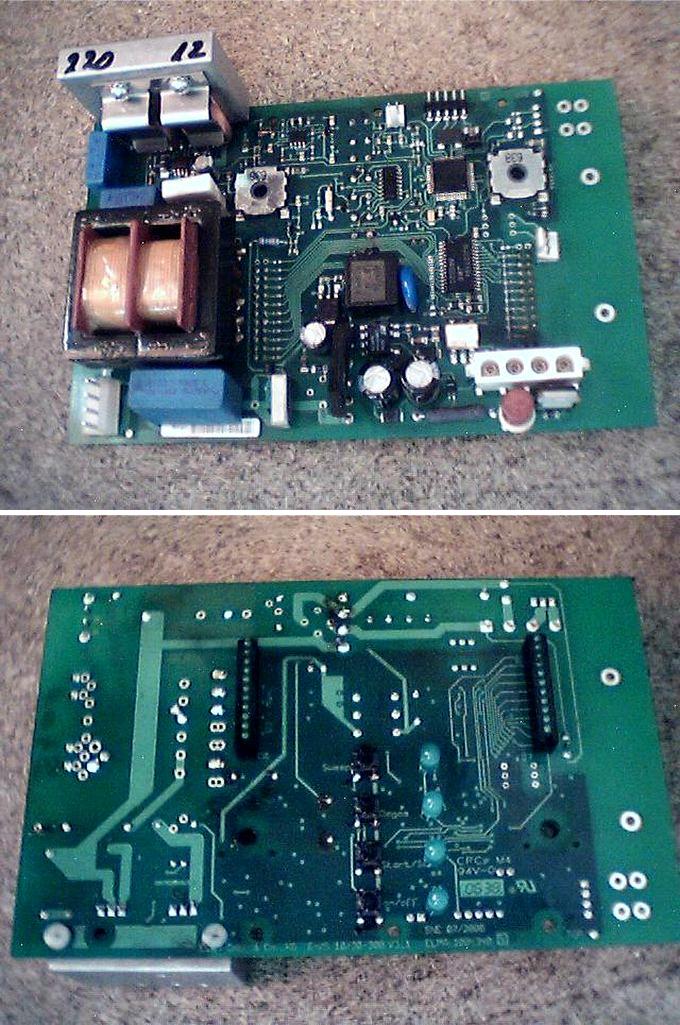

Усі проводи, що підходять до плати, мають різні роз'ємні з'єднання, так що поплутати їх між собою при зборці неможливо. Більшість деталей розташовані з одного боку плати, а з іншого стоять лише тактові кнопки і світлодіоди (рис.10).

Рис.10

На платі і на всіх елементах видно якийсь сірий наліт (рис.11), схожий на сажу або копоть, але при цьому жодних згорілих «вугілля» деталей не помітно.

Рис.11

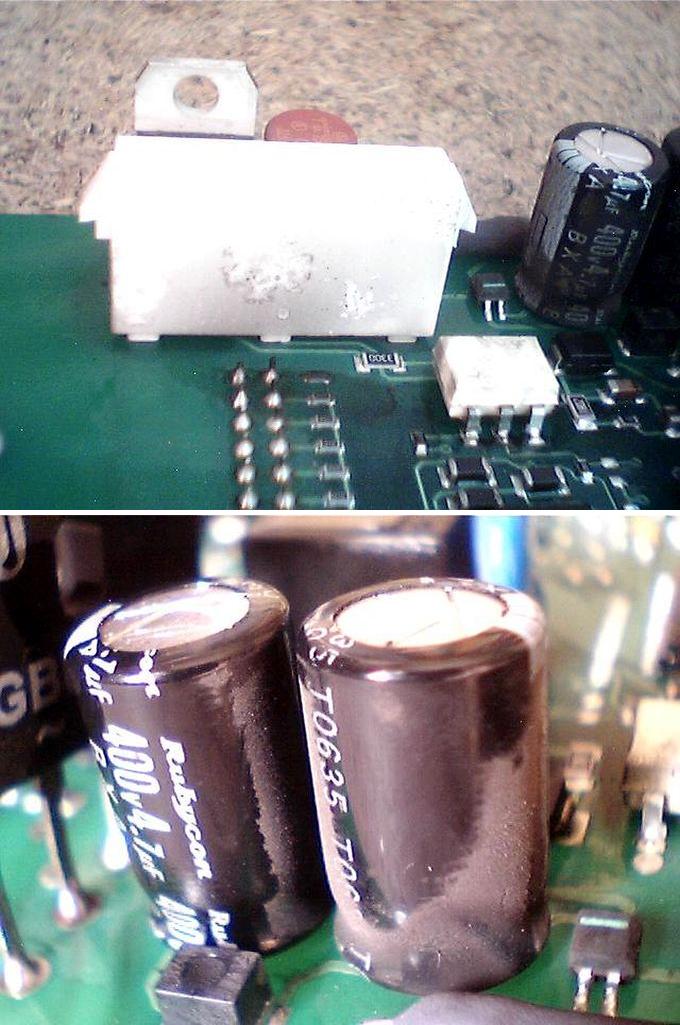

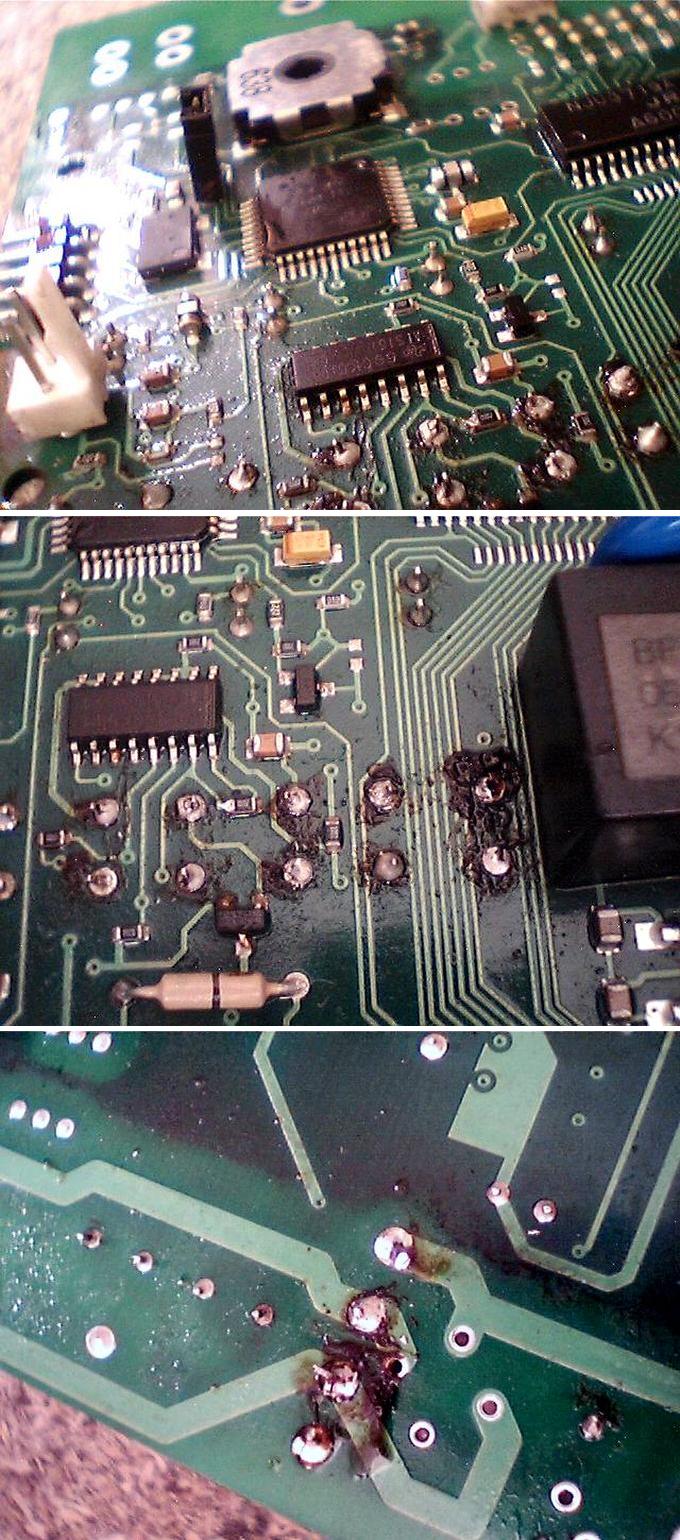

Окрім нальоту плата покрита ще й тонким шаром якогось масла. Найбільше його кількість знаходиться біля тактових кнопок і поворотних перемикачів (насправді, змінних резисторів) – таке враження, що воно з них і витекло. Плюс до цього видно сліди чиєїсь неакуратної пайки (рис.12). Не хочеться навіть думати про те, що цей «хтось» ремонтував плату і на всякий випадок змазав кнопки і перемикачі для їх кращої роботи. І тепер це масло, покрите пилом/сажою/копоттю, розповзлося по всій платі і потрапило у всі щілини… Ладно, чистити потім, розбираємо далі…

Рис.12

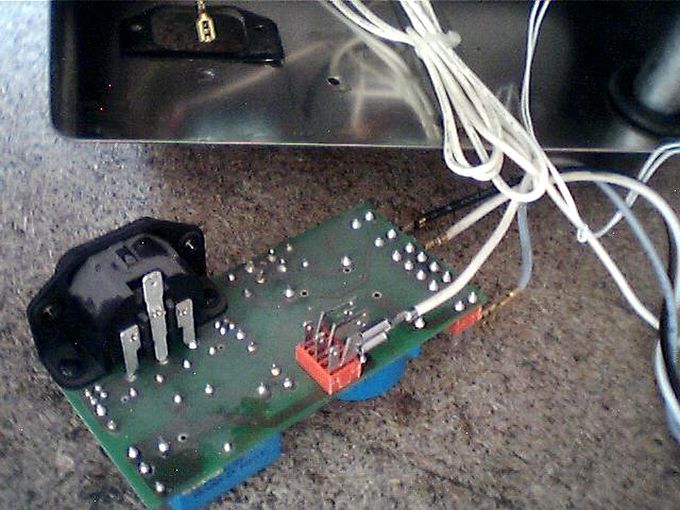

Відкрутивши плату з мережевим фільтром (рис.13), видно, що темний наліт є і на ній, але маслянисте покриття відсутнє.

Рис.13

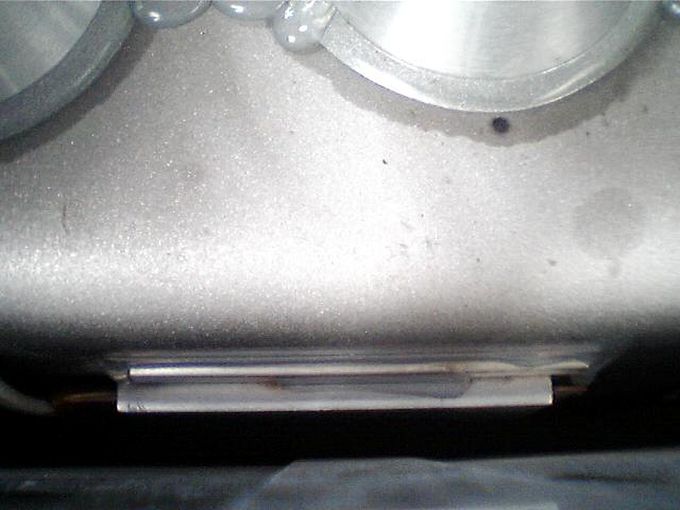

Всередині корпусу ванни на бічній стінці мийної камери закріплений нагрівальний елемент (рис.14). Його опір близько 430 Ом, на корпус «не дзвониться» – треба вважати, цілим.

Рис.14

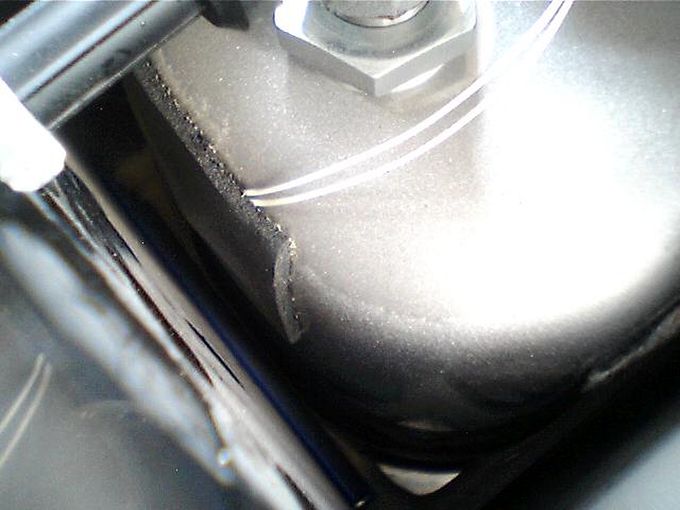

На іншій стінці камери закріплений термоелемент (рис.15), заклеєний пористим матеріалом. Швидше за все, там терморезистор на 10 кОм, оскільки мультиметр показує опір близько 9,7 кОм і воно повільно зменшується при нагріванні корпусу долонею.

Рис.15

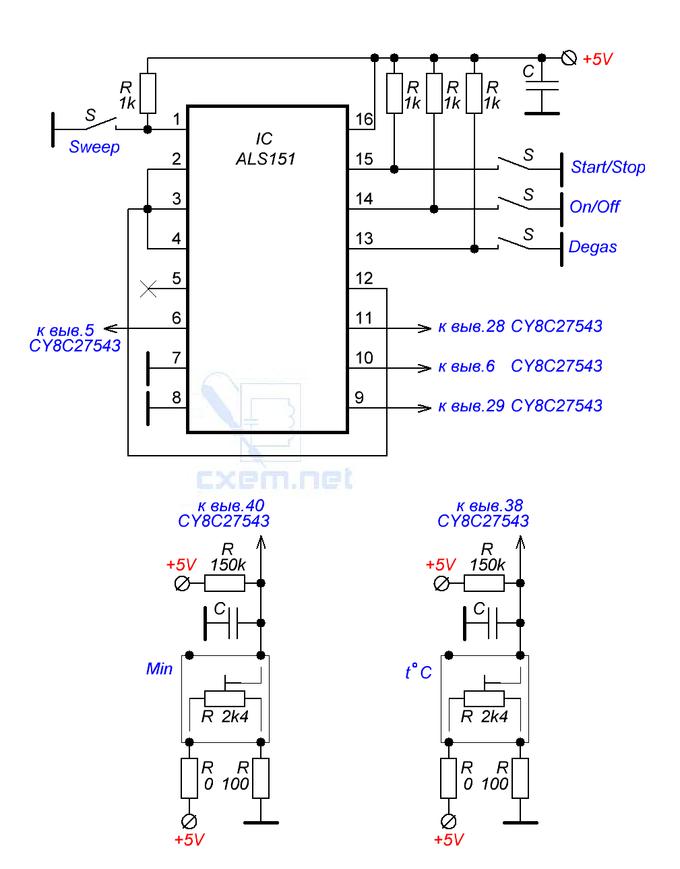

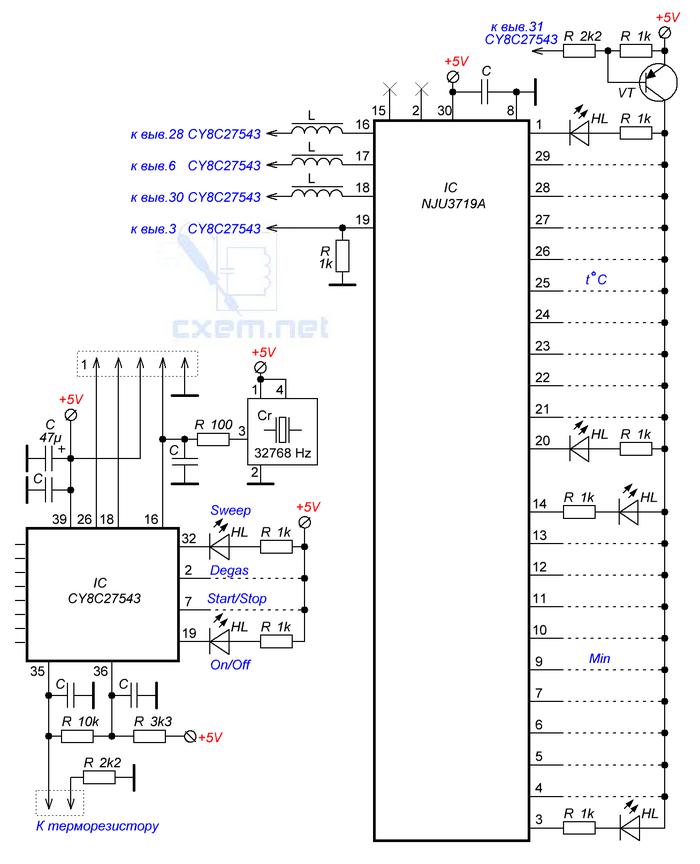

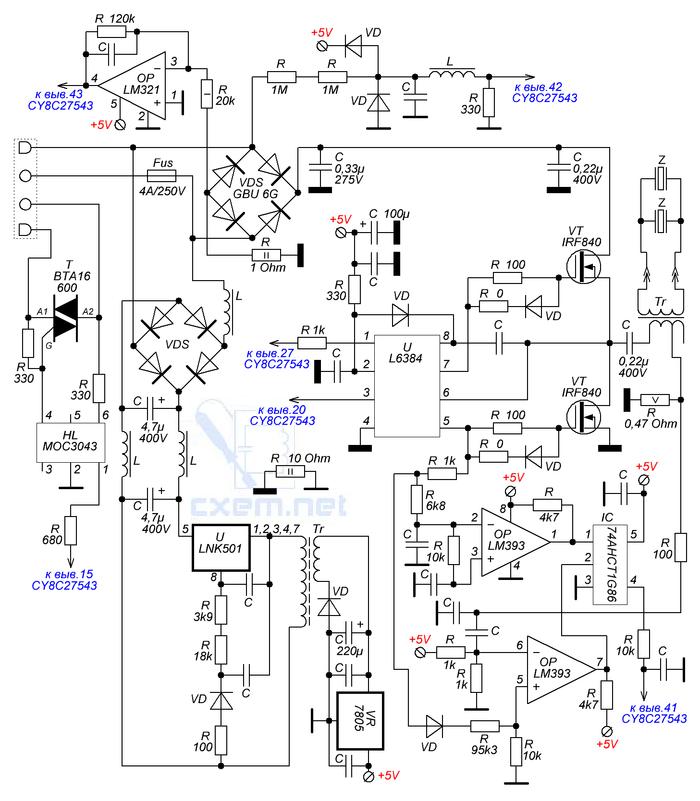

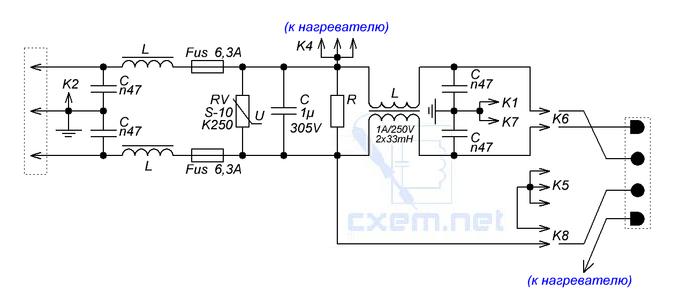

Під час очищення плати ватою на зубочистці і подальшої промивки спиртом нічого «кримінального» виявлено не було – всі деталі зовні цілі, «дорожки» на місці. Плата чотирьохшарова, але основні частини схеми переписати вдалося, хоча, дуже може бути, що деякі зв'язки не враховані. На рис.16 – мережевий фільтр, на рис.17 – силова частина перетворювача, на рис.18 - індикація (необозначений транзистор – ВС807-40), рис.19 – управління. Плати не мають маркувань елементів, ємність керамічних конденсаторів невідома.

Рис.16

Рис.17

Рис.18

Рис.19

«Серцем» схеми є програмований системний контролер CY8C27543 – він все контролює і всім управляє. При пошуку несправності все «уперлося» в те, що на його 20-му і 27-му висновках присутній низький рівень і при їх прозвонці «на землю» тестер показує опори близько 8-10 Ом. А раз немає сигналів, то немає і управління драйвером L6384 в перетворювачі.

Корпус контролера нагрівається приблизно до 40 градусів. При цьому високо напругове живлення перетворювача є, живлення +5 В нормальне, сигнали на висновках 42 і 43 контролера присутні і мають «нормальний» для мікросхеми рівень. Тактовий генератор SG-3030 на частоту 32768 Гц працює. Управління та індикація миття працюють, нагрів води до потрібної температури відбувається. Немає сигналу на висновку 41 контролера, але його і не буде, поки не почне працювати драйвер L6384.

На платі є роз'єм системного програмування, але це «зовсім не моє», тому на цьому спроба ремонту була закінчена.

Погано, звичайно, ну що ж, буває… Може бути, хоч схеми комусь знадобляться…

Андрій Гольцов, r9o-11, м. Іскітим, липень-серпень 2018
