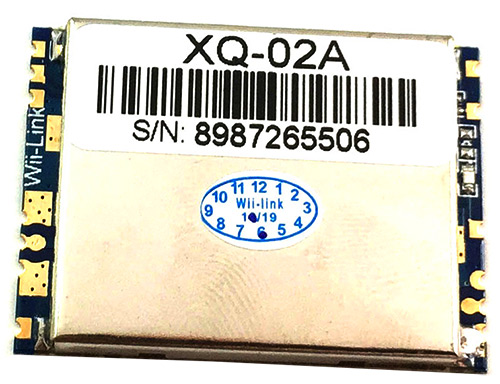

XQ-02A - модуль підсилення сигналу 2.4ГГц

Часто, в наш час, придбаючи продукт якогось китайського виробника, отримуєш просто платку з двома проводами і лаконічною назвою. Щоб не залишати покупця в такому стані, вирішили зібрати всю інформацію по модулю XQ-02A. Тут ви знайдете опис пристрою, електричну схему, набір комплектуючих, технічні характеристики. Пристрій працює і показує заявлені характеристики.

Опис з AliExpress:

Назва товару: модуль підсилення сигналу
Номер товару: XQ-02A
Коефіцієнт підсилення: 10 дБ
Коефіцієнт підсилення передачі: 11 дБ
Прийомний коефіцієнт шуму: ≤ 3,0 дБ
Діапазон вхідної потужності: 4dBm-20dBm
Максимальна потужність передавача (пікова потужність): 33dBm в нашому експерименті  28dBm

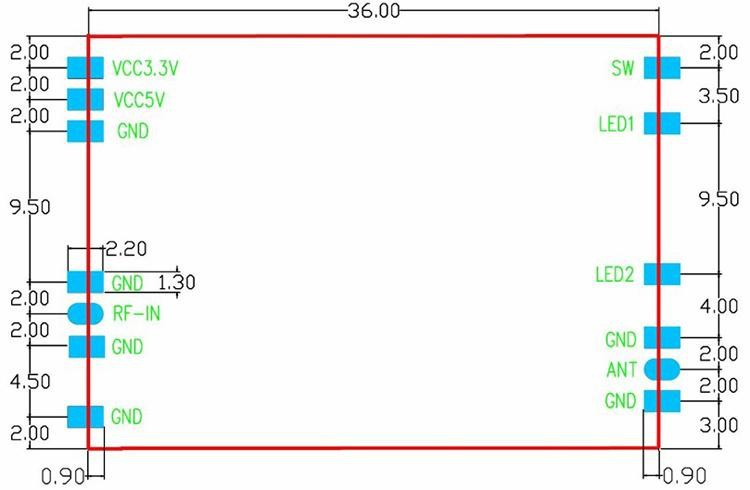

Розміри: 36 мм * 26 мм * 4,8 мм (Д * Ш * В)
Вага: <5 г

Посилання на AliExpress

Посилання на Gearbest

В комплект входить:
1x YXS XQ-02A модуль підсилення сигналу

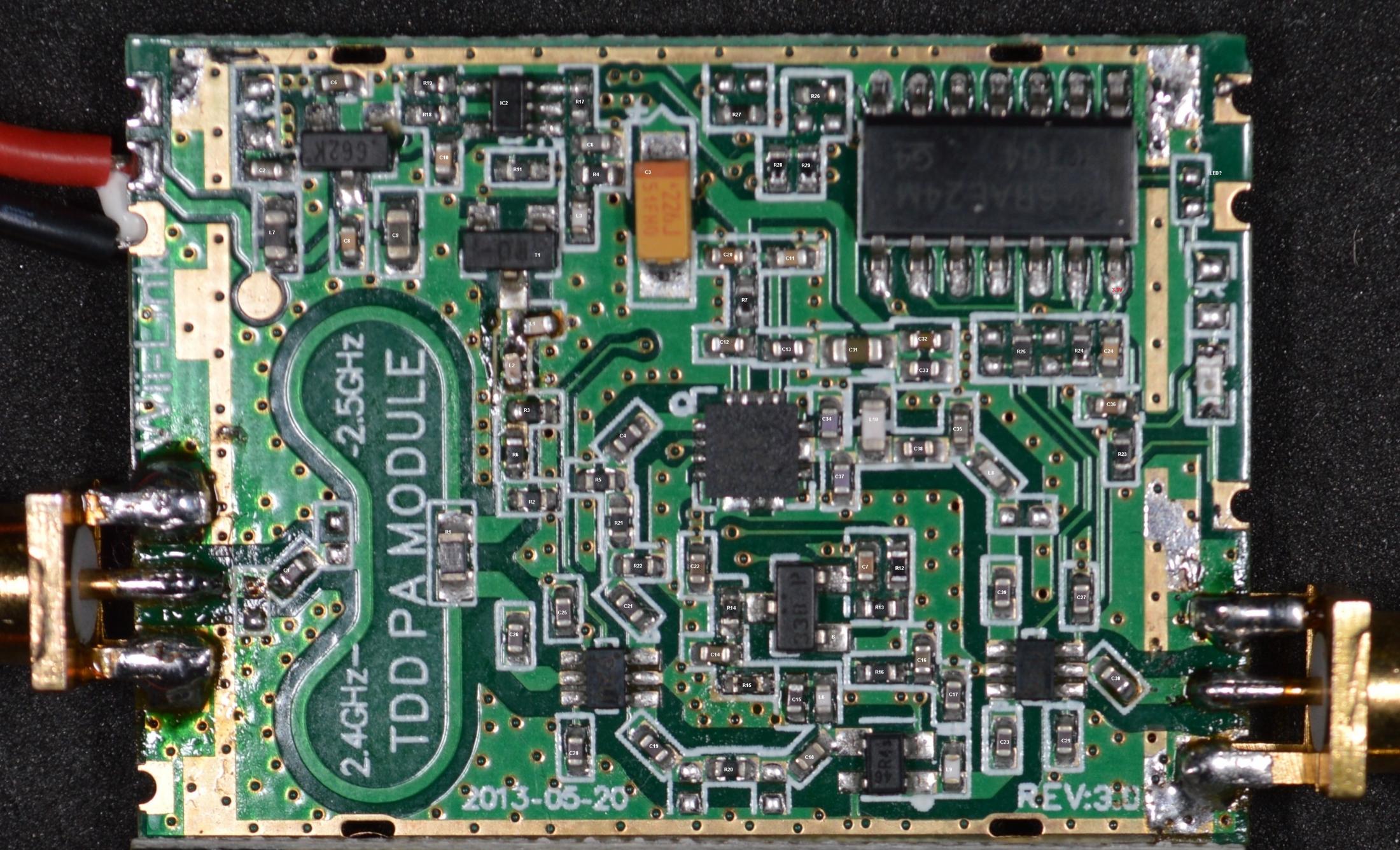

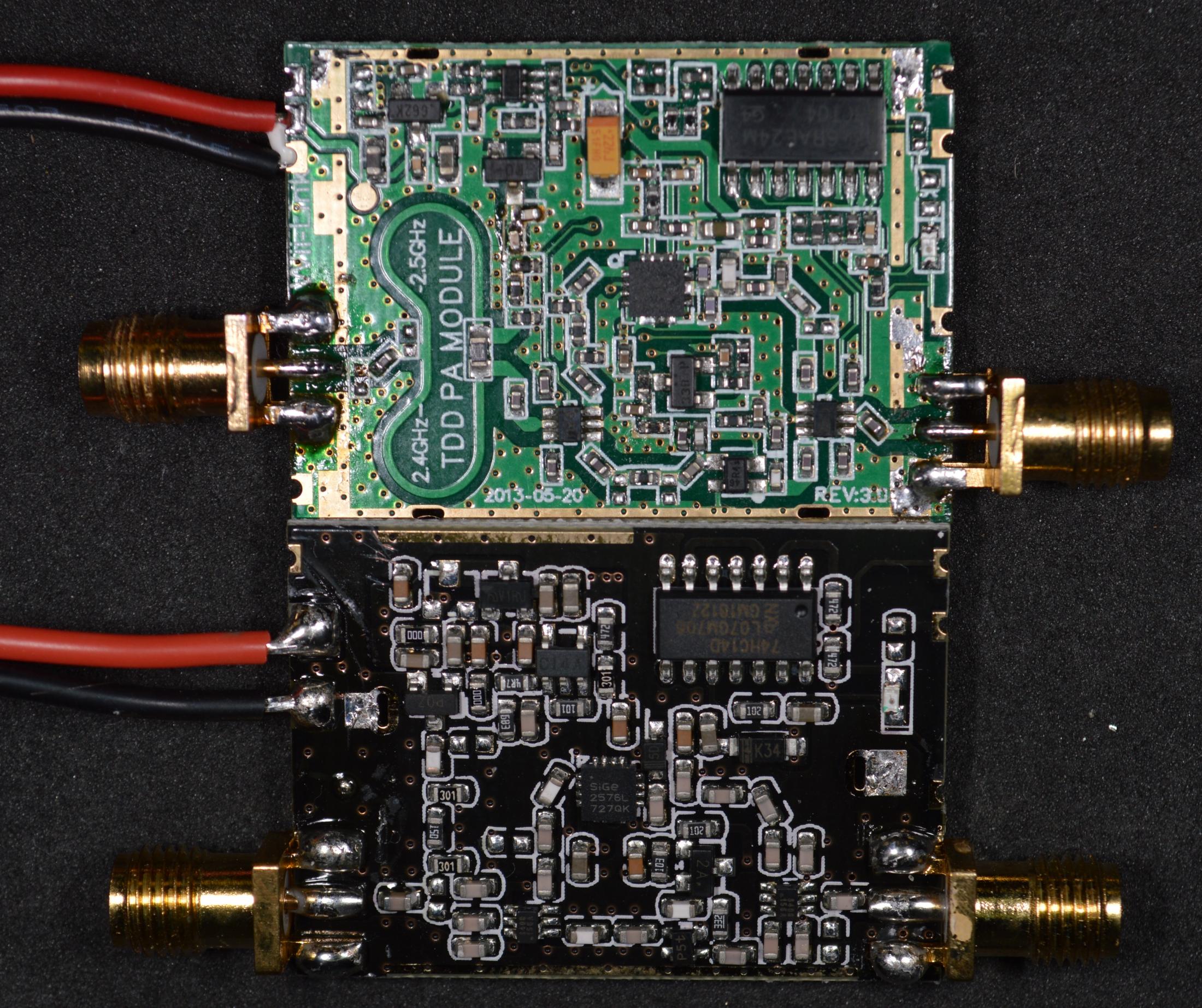

Було випущено кілька версій подібного пристрою.

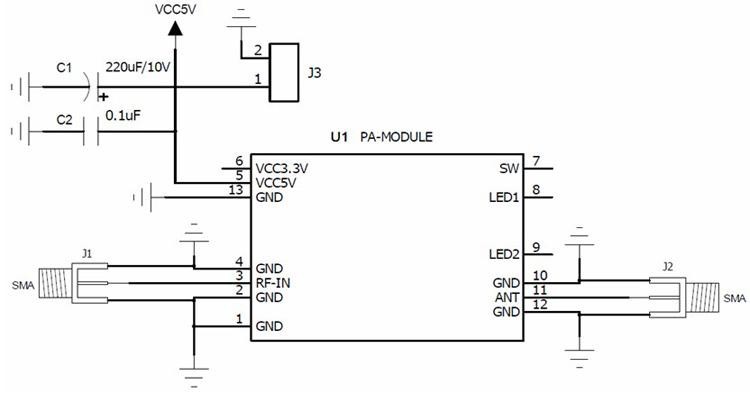

Схема підключення:
