Пристрій для автоматичної підзарядки акумуляторів в системі аварійного живлення

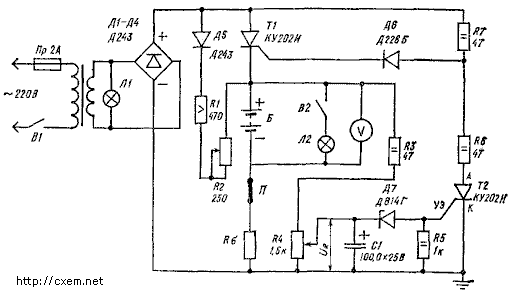

Джерелом живлення аварійного освітлення, сигналізації та інших пристроїв на багатьох об'єктах служать акумуляторні батареї напругою 12 В. Однак у процесі експлуатації вони розряджаються. Пропоноване пристрій для автоматичної підзарядки акумуляторних батарей у системі аварійного живлення в процесі експлуатації показано на схемі.

Пристрій живиться від мережі змінного струму напругою 127— 220 В і працює наступним чином. Під час зарядки батареї Б тиристор Т1 відкритий. При цьому напруга U на потенціометрі R4 нижче порогового напруги (12—14 В) стабілітрона Д7, і тиристор Т2 закритий.

Коли напруга батареї наближається до значення повного заряду, відкривається тиристор Т2, і через дільник напруги R6—R7 на керуючий електрод тиристора Т1 подається заборонене напруга негативної полярності. Тиристор Т1 закривається, батарея розряджається і переходить в режим до зарядки малим струмом, визначеним величиною опору резисторів R1, R2 і R3. Величина струму до зарядки може встановлюватися резистором R2.

Величина зарядного струму батареї може бути виміряна амперметром, включеним замість перемички П. Повторний заряд батареї починається автоматично, коли її напруга впаде настільки, що тиристор Т2 закриється.

При першому вмиканні схему слід налаштувати. Це досягається зміною опору резистора R4 до такого значення, поки в ланцюзі батареї не з'явиться струм і не відкриється тиристор Т1.
У подальшому схема в підстроюванні не потребує і працює в автоматичному режимі. Пристрій не тільки підзаряджає, але й підтримує номінальну ємність акумуляторних батарей у системі аварійного живлення.
