Малої потужності двополюсний стабілізатор

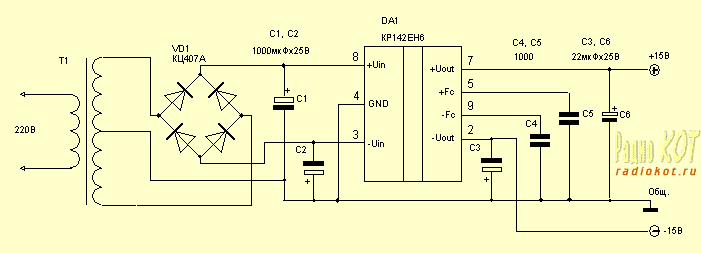

Багато говорити не буду, одразу до справи. Дивимось схему:

Стабілізатор виконано на інтегральній мікросхемі КР142ЕН6. Мікросхема являє собою двополюсний стабілізатор напруги з вихідною напругою +/-15 В.
Струм навантаження складає 200 мА. Замало, звичайно, але цілком достатньо, наприклад, для живлення попередніх підсилювачів або попередніх каскадів підсилювачів потужності.

Діодний міст - будь-який з серії КЦ407, КЦ405, КЦ402.

Трансформатор з двома вторинними обмотками, напруга на кожній - 16В.

Джерело: www.radiokot.ru
