Індикатор перевантаження стабілізатора

Далеко не в кожному стабілізаторі з регульованою вихідною напругою та системою захисту від короткого замикання в навантаженні передбачено індикатор режиму перевантаження. Такий індикатор, якщо потрібно, можна ввести і в готовий стабілізатор.

В якості ключа в ньому застосовано біполярний транзистор. В індикаторі використано два світлодіоди - зеленого та червоного світіння. Зелений світлодіод сигналізує про нормальну роботу стабілізатора, а червоний (при цьому зелений гасне) - про режим перевантаження.

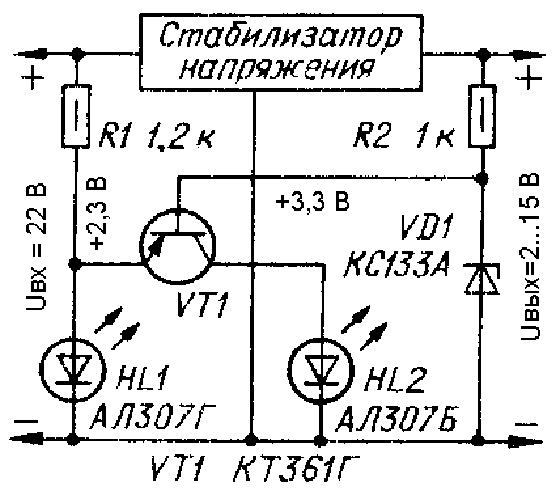

Напруга на базі транзистора VT1 (див. схему рис.1) стабілізовано стабілітроном VD1. В нормальному режимі роботи стабілізатора напруга на базі транзистора більша приблизно на 1 В, ніж на еміттері, тому транзистор закритий і ввімкнено зелений світлодіод HL1. Зменшення вихідної напруги стабілізатора нижче 2 В при перевантаженні викликає вихід стабілітрона VD1 з режиму стабілізації та зменшення напруги на базі транзистора VT1. Тому транзистор відкривається.

Рис.1

Оскільки пряма напруга на ввімкненому світлодіоді HL1 більша, ніж на світлодіоді HL2 та транзисторі, в момент відкриття транзистора світлодіод HL1 гасне, HL2 - вмикається. Пряма напруга на зеленому світлодіоді АЛ307Г більша приблизно на 0,5 В, ніж на червоному світлодіоді АЛ307Б, тому максимальна напруга насичення колектор - еміттер транзистора VT1 має бути менше 0,5 В.

В індикаторі можна застосувати транзистори серій КТ3107, КТ208, КТ209, KT50I, КТ502. Резистор R1 обмежує струм через світлодіоди HL1 та HL2 (Imax=20 мА), а резистор R2 визначає струм через стабілітрон VD1 (Imax=81 мА). У випадку, якщо стабілізатор напруги розрахований на одне фіксоване вихідне напруження, стабілітрон VD1 можна замінити резистором R3, опір якого визначають за формулою: R3=3,3*R2/(Uвих-3,3), де Uвих - вихідна напруга стабілізатора, В, а R2 та R3 виражені в кіломах.

Радіо №8, 1991 р., с.60
