Перетворювач однополярної напруги в двополюсну

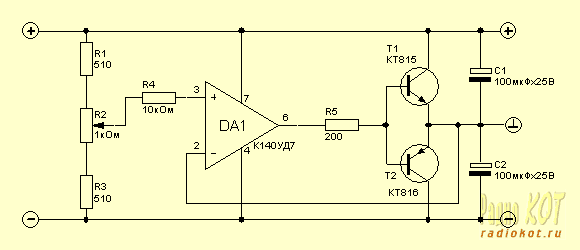

Сподіваюся, ніхто не буде оспорювати часту необхідність двополюсного живлення? А також часту неможливість отримати його стандартними засобами, типу трансформатора з виводом від середини обмотки? Дільник з резисторів? Так, можна, тільки в цьому випадку ніхто не гарантує вам симетричності напруг у плечах, а відповідно і симетричності вихідного сигналу, якщо йдеться про підсилювач з двополюсним живленням. Тож дивимося на схему і вникаємо.
Максимальне вхідне напруження для цієї схеми становить 30 вольт. Таким чином, на виході ми отримуємо +/-15 вольт.
Струм навантаження - 1А.
Принцип дії перетворювача подібний до роботи компенсаційного стабілізатора напруги. Мікросхема DA1 порівнює зразкову напругу, подану на неінверсуючий вхід з резистивного дільника R1-R3, з напругою, що надходить на інверсуючий вхід з виходу пристрою. Відповідно до цього коригується вихідний сигнал, що регулює відкриття/закриття вихідних транзисторів. Максимальне напруження обмежене тільки напруженням живлення операційного підсилювача. А вихідний струм - встановленими вихідними транзисторами. Ось така корисна річ.
Джерело: www.radiokot.ru
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
DA1 | Мікросхема | К140УД7 | 1 | |
Т1 | Біполярний транзистор |
КТ815А
|
1 | |
Т2 | Біполярний транзистор |
КТ816А
|
1 | |
С1, С2 | Електролітичний конденсатор | 100 мкФ 25 В | 2 | |
R1, R3 | Резистор |
510 Ом
|
2 | |
R2 | Змінний резистор | 1 кОм | 1 | |
R4 | Резистор |
10 кОм
|
1 | |
R5 | Резистор |
200 Ом
|
1 | |
