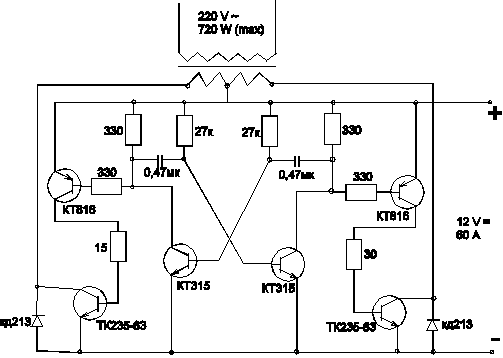

Перетворювач напруги 12 в 220 Вольт
Транзистори ТК235-63 ставлять на різних радіаторах. Резистори на 30 і 15 Ом повинні бути дуже потужні, оскільки можуть грітися.
Трансформатор. Вхідні обмотки дві, обидві на 12 Вольт і до 60 Ампер, вихідна на 220В.
Акumulator до 60А, більше ставити не радимо, оскільки транзистори ТК235-63 розраховані на 63А і 250В.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | |
|---|---|---|---|---|---|
| Біполярний транзистор |
КТ816А
|
2 | |||
| Біполярний транзистор |
КТ315А
|
2 | |||
| Транзистор | ТК235-63 | 2 | |||
| Діод |
КД213А
|
2 | |||
| Конденсатор | 0.47 мкФ | 2 | |||
| Резистор |
330 Ом
|
4 | |||
| Резистор |
27 кОм
|
2 | |||
| Резистор |
15 Ом
|
1 | |||
| Резистор |
30 Ом
|
1 | |||
| Трансформатор | 2 x 12 В / 220 В | 1 | |||
| Акумулятор | 12 В до 60 А | 1 | |||
