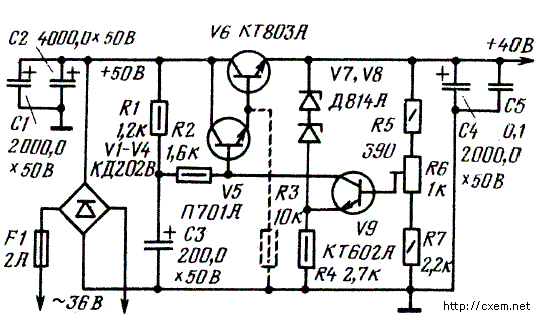

Стабілізований джерело живлення +40В, 1.2А
Цей джерело живлення використовувалося для живлення любительського підсилювача потужності НЧ і має непогані параметри: вихідна напруга 40В, струм навантаження 1.2А, коефіцієнт стабілізації >100.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| V1-V4 | Діод |
КД202В
|
4 | |
| V5 | Біполярний транзистор |
П701А
|
1 | |
| V6 | Біполярний транзистор |
КТ608А
|
1 | |
| V7, V8 | Стабілітрон |
Д814А
|
2 | |
| V9 | Біполярний транзистор |
КТ602А
|
1 | |
| С1, С4 | Електролітичний конденсатор | 2000 мкФ 50 В | 2 | |
| С2 | Електролітичний конденсатор | 4000 мкФ 50 В | 1 | |
| С3 | Електролітичний конденсатор | 200 мкФ 50 В | 1 | |
| С5 | Конденсатор | 0.1 мкФ | 1 | |
| R1 | Резистор |
1.2 кОм
|
1 | 0.5 Вт |
| R2 | Резистор |
1.6 кОм
|
1 | 0.5 Вт |
| R3 | Резистор |
10 кОм
|
1 | 0.5 Вт |
| R4 | Резистор |
2.7 кОм
|
1 | 0.5 Вт |
| R5 | Резистор |
390 Ом
|
1 | |
| R6 | Регульований резистор | 1 кОм | 1 | |
| R7 | Резистор |
2.2 кОм
|
1 | |
| F1 | Запобіжник | 2 А | 1 | |
