Блок живлення на ТВК-110ЛМ

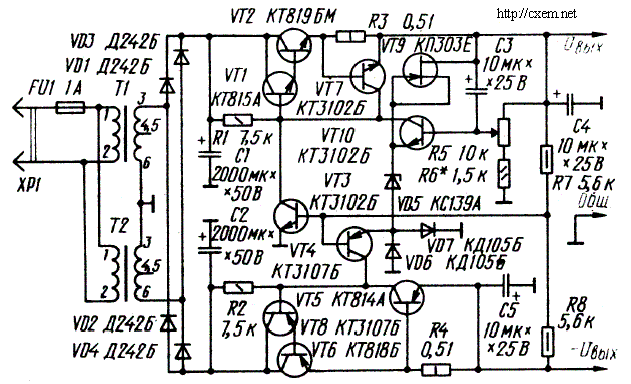

Блок живлення забезпечує двополюсне вихідне напруження, яке можна змінювати від 5 до 25 В. Максимальний струм навантаження може досягати 1 А. При перевищенні цього струму або короткому замиканні на виході спрацьовує пристрій захисту і вихідне напруження різко знижується по обох каналах. Трансформатори Т1 і Т2 включені як понижувальні, кожен з них "працює" на обидва канали. Випрямлячі виконані на діодах VD1-VD4, випрямлене напруження згладжується конденсаторами C1 і C2 відносно великої ємності. На транзисторах VT1, VT2 зібрано за компенсаційною схемою стабілізатор напруження каналу позитивної полярності, а на транзисторі VT9 і стабілітроні VD5 - джерело еталонного напруження для цього стабілізатора. Вихідне напруження стабілізатора регулюється резистором R5. Транзистор VT7 і резистор R3 складають вузол струмової захисту. Коли струм навантаження перевищує задане значення, транзистор відкривається і стабілізатор напруження переходить в режим стабілізації струму.

В каналі негативної полярності стабілізатор напруження зібрано на транзисторах VT4-VT6, а вузол струмової захисту - на транзисторі VT8 і резисторі R4. Еталонним напруженням для цього стабілізатора служить вихідне напруження каналу позитивної полярності, яке через резистор R7 надходить на базу VT4. Тому при зміні змінним резистором R5 напруження позитивної полярності буде змінюватися і вихідне напруження негативної полярності. Щоб ця зміна відбувалася синхронно і обидва напруження були максимально рівними, резистори R7 і R8 підібрані з однаковими опорами, а в ланцюг стабілітрона введені зустрічно-паралельно включені діоди VD6 і VD7. При нормально працюючому блоці живлення напруження, знімальне з загальної точки з'єднання резисторів відносно загального проводу, дорівнює нулю і транзистор VT3, на базу якого надходить це напруження, закритий. Крім зазначених уніфікованих трансформаторів, в блоці живлення можна використовувати також готові трансформатори ТС-31-1, або один трансформатор потужністю не менше 60 Вт з двома вторинними обмотками напругою по 27...30 В при струмі навантаження до 1 А.

Транзистор VT1 може бути КТ815А-КТ815Г, КТ603А-КТ603Г, КТ608Б

Транзистор VT2 може бути КТ819А,КТ819Г, КТ805А,КТ805Б, КТ808А

Транзистор VT3, VT7, VT10 можуть бути КТ3102А -КТ3102В, КТ342В,КТ312В, КТ315В - КТ315Е

Транзистор VT4, VT8 можуть бути КТ3107А -КТ3107К, КТ361В - КТ361Е

Транзистор VT5 - КТ814А -КТ814Г, КТ816А - КТ816Г

Транзистор VT6 - КТ818А -КТ818Г

Транзистор VT9 - КП303Д, КП303Е, КП302А, КП302Б, КП307А, КП307Б

Діоди VD1 - VD4 - Д242, Д242Б, Д245, КД202А - КД202К або аналогічні потужні

Діоди VD6, VD7 - КД105Б, КД105Г, КД103А,КД103Б, а також інші кремнієві випрямляючі діоди.

Стабілітрон VD5 - КС133А, КС139А, КС147А

Потужні діоди можна використовувати без радіаторів, а от транзистори VT2 і VT6 необхідно встановити на радіатори загальною площею не менше 200 см². При перевірці блоку в разі необхідності змінити діапазон регулювання вихідного напруження слід підібрати резистор R6. Значення струму спрацьовування захисту можна встановити підбором резисторів R3 і R4.
