USB вимірювач LC

Измеритель емкости и индуктивности для USB на микроконтроллере PIC18F2550, использующий HID-драйвер (Plug-n-Play)

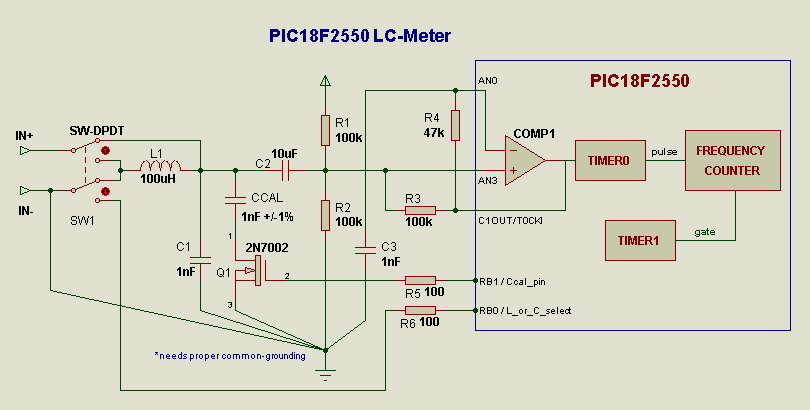

Функциональная схема с использованием встроенного аналогового компаратора и таймера МК PIC18:

Функциональная схема

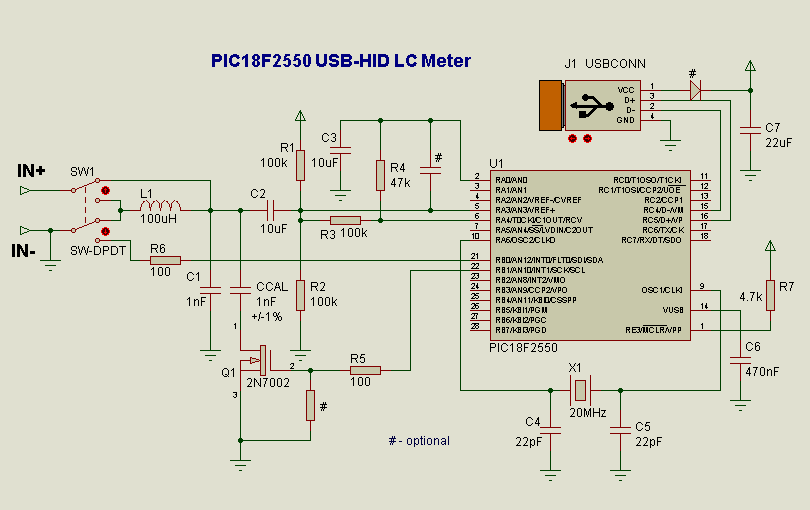

Принципиальная схема:

Принципиальная схема USB измерителя LC

Примечание: симуляция в Proteus 7 не работает

Фото собранного измерителя

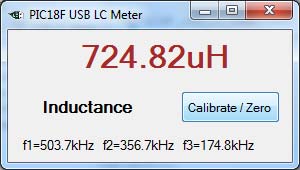

Скриншот программы

Ниже вы можете скачать прошивку HEX и программу для windows

Обозначение	Тип	Номинал	Количество	Примечание
U1	МК PIC 8-бит	PIC18F2550	1
Q1	MOSFET-транзистор	2N7002	1
С1	Конденсатор	1 нФ	1
С2,С3	Конденсатор	10 мкФ	2
С4,С5	Конденсатор	22 пФ	2
С6	Конденсатор	470 нФ	1
С7	Конденсатор	22 мкФ	1
CCAL	Конденсатор	1 нФ	1	+/- 1%
R1-R3	Резистор	100 кОм	3
R4, R7	Резистор	47 кОм	2
R5, R6	Резистор	100 Ом	2
X1	Кварцевый резонатор	20 МГц	1
L1	Катушка индуктивности	100 мкГн	1
					Добавить все
