Опис і принципова схема мультиметра M830B

Опис: цифровий мультиметр M830B проводить вимірювання сили постійного і змінного струму, величини постійної і змінної напруги, опору та коефіцієнта посилення біполярних транзисторів (h21). Також за допомогою мультиметра M830B можна прозванивати напівпровідникові діоди. Результати вимірювань виводяться на цифровий 31/2 -розрядний ЖК-дисплей. Живлення мультиметра здійснюється від однієї батареї 9В типу "Крона". У комплект поставки мультиметра M830B входить комплект щупів та інструкція українською мовою.

Характеристики:
Кількість вимірювань за секунду: 2
Постійна напруга U= 0,1мВ - 1000В
Змінна напруга U~ 0,1В - 750В
Постійний струм I= 200?A - 10A
Діапазон частот за змінним струмом 40 - 400Гц
Опір R 0,1 Ом - 2 МОм
Вхідний опір R 1 МОм
Коефіцієнт посилення транзисторів h21 до 1000
Діод-тест : є
Живлення 9В /типу NEDA 1604, Крона ВЦ /
Габарити, мм 65 ? 125 ? 28
Вага, грам (з батареєю) 180
Сервіс: Індикація розряду батарейки
Індикація перевантаження «1»

Середня ціна: 8-10$

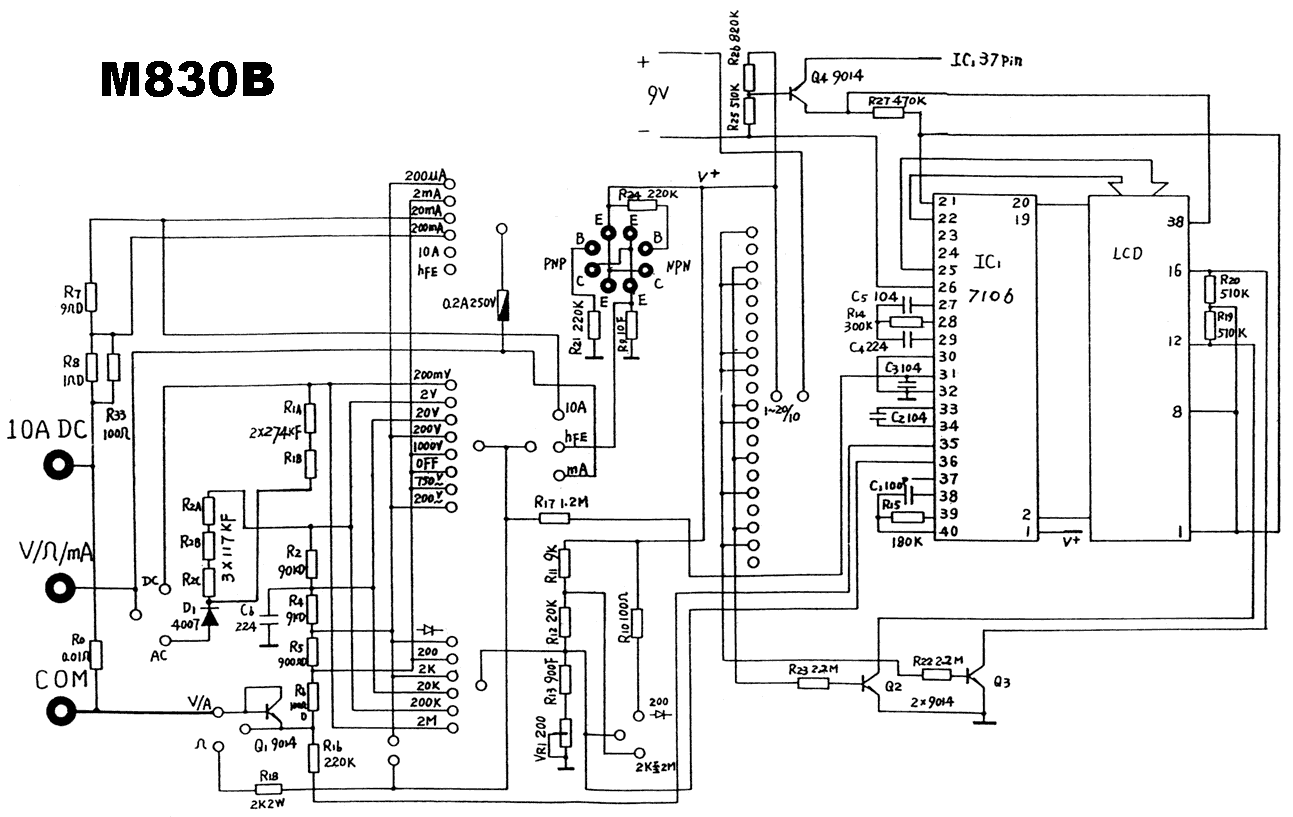

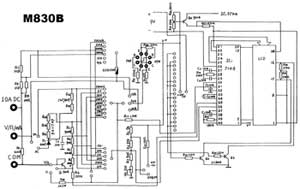

Нижче наведена схема цифрового мультиметра M830B:
