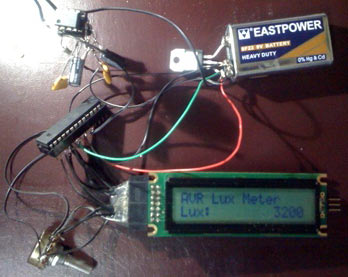

Пристрій вимірювання освітленості (люксметр) на МК

В цьому проекті використано найпопулярніший і розповсюджений мікроконтролер ATmega8, а також дисплей WH1602. Люкс - одиниця вимірювання освітленості в системі СІ. Люкс дорівнює освітленості поверхні площею 1 м² при світловому потоці, що падає на неї, рівному 1 лм. Наприклад, освітленість під прямими сонячними променями складає 32-130 тисяч люмен. У яскраву сонячну погоду, в тіні, освітленість може становити 10-25 тисяч. Таблиця з прикладами наведена нижче.

Схема досить проста і пояснень не потребує, в якості датчика світла можна застосувати фототранзистор або фоторезистор. Найскладніше - це правильно відкалібрувати прилад, я калібрував за даними таблиці. Можна звичайно застосувати фотомір, і використовувати регульований джерело світла. Але таких у мене не виявилося. У схемі бажано використовувати ATmega 8L, мікроконтролер працює від внутрішнього генератора 8 МГц.

Будьте уважні при підключенні дисплея, на деяких екземплярах 1 і 2 ніжки підключаються в зворотній послідовності (наприклад, WH1602 і WH1602D).

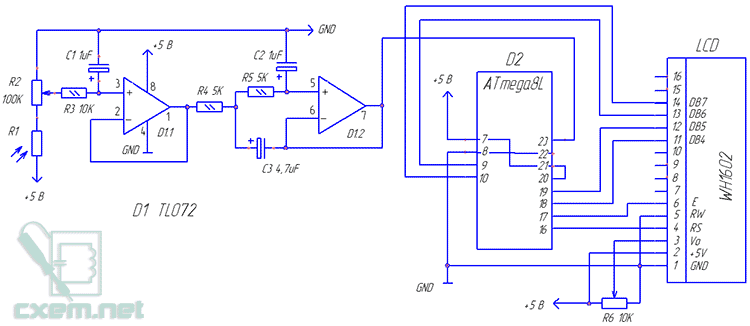

Схема люксметра:

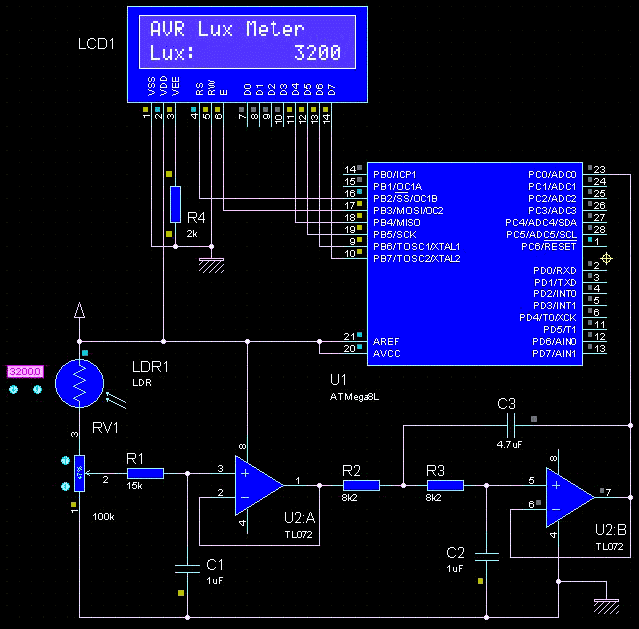

Схема люксметра в Proteus:

Список елементів:

Операційний підсилювач TL072
Мікроконтролер ATmega8L і панелька DIP28
Дисплей 16x2 Winstar
Підстроювальний резистор на 100 кОм
Підстроювальний резистор на 10 кОм
Фототранзистор або фоторезистор, підійде практично будь-який, рекомендую використовувати серії ФСК, ФР або ФСА, або імпортні.

Резистори:
10 кОм - 1 шт.
5 кОм – 2 шт.

Конденсатори електролітичні:
1 мкФ – 2 шт.
4.7 мкФ – 1 шт.

Даний проект є моїм другим пристроєм на МК, так що сильно не критикуйте! Якщо помітили помилки, пишіть, постараюся їх виправити. Хочу сказати величезне спасибі за допомогу в написанні програми товаришеві picman
