Простий мікроконтролерний пробник
Це проект простого пробника для перевірки з'єднань на макетній платі. Користуватися ним просто і безпечно для радіодеталей, адже випробувальна напруга і струм, що подаються на схему для перевірки з'єднання, настільки малі, що не здатні пошкодити і вивести з ладу навіть найчутливіші радіодеталі. Даний пробник допоможе перевірити з'єднання без проблем.
Особливості:
- Безпека для радіодеталей
Щоб звести до мінімуму ризик пошкодження і виходу з ладу радіодеталей, випробувальний струм і напруга встановлюються як можна меншими.
- Звуковий індикатор
Для підвищення зручності роботи в якості індикатора застосований пьєзоелемент, а не світлодіод, щоб кожного разу не переводити погляд від того, що Ви перевіряєте, до пробника.
- Невразливість
Пробник не вийде з ладу від будь-яких неправильних дій з ним. Спосібний витримувати напругу як мінімум 24В на вимірювальних щупах.
Металеві частини

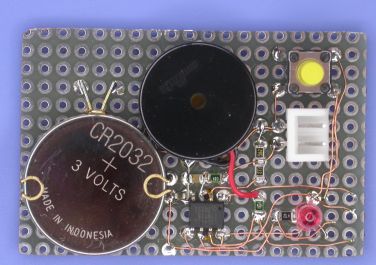

На картинці зверху показаний зовнішній вигляд плати пробника. Всього я побудував три таких екземпляра. На картинці показаний третій варіант. У цій конструкції використовується мікроконтролер, щоб спростити схему. Випробувальна напруга подається з дільника напруги, зібраного на резисторах R2 і R3. При номіналах, зазначених у схемі, напруга між вимірювальними щупами приблизно 500 мВ. Струм під час вимірювання 100 мкА. Під час тестування, при наявності з'єднання, напруга на щупах впаде, і це зафіксується за допомогою АЦП.
Вимикач живлення прибрано, задействована функція сну мікроконтролера. Споживаний струм 400μA під час роботи і 1 мкА в режимі сну. При використанні батарейки CR2032 час роботи від батарей досягне 500 годин. Батарейка кріпиться на платі за допомогою тонкої пружинної проволоки (бронза, 0.3 мм).

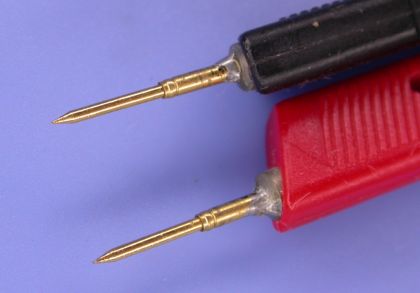

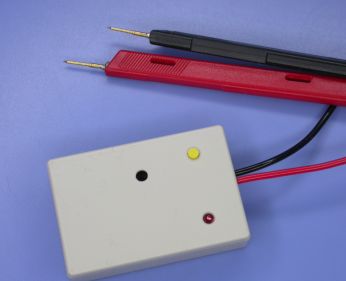

Товстим щупом незручно користуватися, тому я взяв вимірювальні проводи і наконечники невеликого діаметра. З ними можна з легкістю перевіряти пятачки 0.5mm. Печатна плата заключена в пластиковий корпус Takachi SW-53 з розмірами всього 36 х 53 х 11 (мм). Це чудово для кишенькових гаджетів.

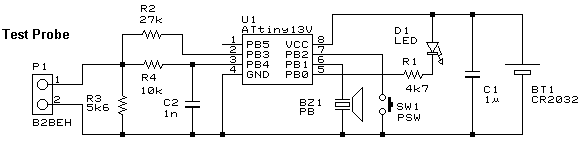

Схема пробника
Програма
Прошивка працює дуже просто. Мікроконтролер читає значення АЦП. Постійно звучить сигнал. Тональність сигналу змінюється в залежності від опору. Коли опір більше 5 Ом, тональність починає знижуватися і зупиняється на 45 Ом. Так можна легко виявити помилки монтажу. При включенні живлення (або пробудженні від сну) мікроконтролер також перевіряє рівень напруги живлення і вказує на низький рівень заряду акумулятора (мигаючий світлодіод), коли напруга батареї понизилася до 2.4 В. При не використанні протягом 5 хвилин мікроконтролер знову входить у сплячий режим.
Список радіоелементів
Обозначення | Тип | Номінал | Кількість | Примітка | ||
---|---|---|---|---|---|---|
U1 | МК AVR 8-біт |
ATtiny13A
|
1 | |||
C1 | Електролітичний конденсатор | 1 мкФ 10В | 1 | |||
C2 | Конденсатор | 1 нФ | 1 | |||
R1 | Резистор |
4.7 кОм
|
1 | |||
R2 | Резистор |
27 кОм
|
1 | |||
R3 | Резистор |
5.6 кОм
|
1 | |||
R4 | Резистор |
10 кОм
|
1 | |||
BZ1 | Buzzer | Будь на 5В | 1 | |||
D1 | Світлодіод | до 30 мА | 1 | |||
SW1 | Кнопка | Без фіксації | 1 | |||
BT1 | Батарейка | CR2032 | 1 | 3В | ||
P1 | Коннектор щупів | 1 | 1 - червоний, 2 - чорний | |||
Прикріплені файли:
- Пробник.rar (2 Кб)
