Простий логічний пробник
Представляю простий логічний пробник. З появою МК і нових видів мікросхем зі старою логікою працюють все рідше, але все ж сподіваюся, комусь ця схема пригодиться.

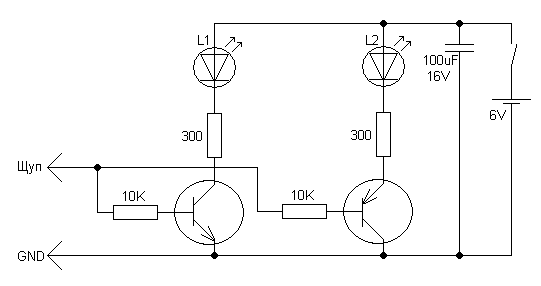

Пробник має в якості індикатора 2 світлодіоди. При подачі на щуп логічної одиниці відкривається перший транзистор і загоряється перший світлодіод. При подачі логічного нуля відкривається другий транзистор і загоряється другий світлодіод. Живлення пробника здійснюється від 2-х літієвих таблеток типу CR2032. Транзистори можна використовувати будь-які малопотужні npn і pnp структури, наприклад MPSA42 і MPSA92.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| Біполярний транзистор |
MPSA42
|
1 | ||||
| Біполярний транзистор |
MPSA92
|
1 | ||||
| Конденсатор електролітичний | 10 мкФ 16В | 1 | ||||
| Резистор |
10 кОм
|
2 | ||||
| Резистор |
300 Ом
|
2 | ||||
| L1, L2 | Світлодіод | 2 | ||||
Прикреплені файли:
- пробник.lay (8 Кб)
