Пробник електричних схем і радіоелементів

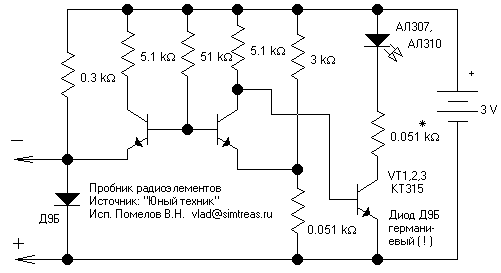

Ця схема взята з журналу (якогось старого, номер я не пам'ятаю) "Юний технік". Автор статті - А.Біловусов, інженер. Я дозволив собі трохи змінити схему - номінал резистора в емітерній ланцюгу другого транзистора зменшив з 100 Ом до 51 Ом. Таким чином, схема здатна перевіряти цілісність ланцюгів і радіоелементів, опір яких постійному струму становить >5 Ом.
Тобто, якщо опір досліджуваної ланцюга 5 Ом і менше - пробник показує коротке замикання (світлодіод світиться), інакше - ланцюг вважається неразірваною (радіоелемент - не пробитим).

Принцип роботи пробника. На перших двох транзисторах зібрано компаратор (порівнювальний пристрій), включений в діагональ вимірювального моста на резисторах, підключених до емітерів транзисторів. Відношення опорів верхніх резисторів до опору нижніх - однакове, це і є умова рівноваги моста. Легко побачити, що при вказаних номіналах умова рівноваги виконується при тестованому опорі в 5 Ом.

Діод на вході включений для обмеження напруги, що подається на тестовану ланцюг (до Uпр=0.2-0.3 В для германієвих діодів). Це дозволяє тестувати напівпровідникові p-n-переходи в малосигнальному режимі, тобто справні переходи діодів і транзисторів (кремнієвих) при такій напрузі - не зміщуються (не відкриваються). А при пробитих переходах - індикується КЗ.
Понятно, що більшість котушок індуктивності цим пробником не перевірити (низький опір обмотки).

Таким пробником можна перевіряти елементи НЕ ВИПАІВАЮЧИ ЇХ ІЗ СХЕМИ.
