Недорогий частотомір на MSP430

Для проекту генератора сигналів мені знадобилося відображення поточної частоти, у зв'язку з чим було вирішено розробити невеликий окремий модуль частотомера, який відповідав би наступним критеріям:

• дешевизна
• використання мікроконтролера сімейства MSP430, які я зараз вивчаю
• діапазон вимірювань до 10 МГц
• можливість калібрування
• точність не гірше +- 10 Гц на частоті 10 МГц
• наявність ЖКІ індикатора для відображення частоти

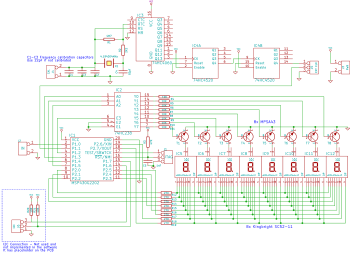

Принципова схема частотомера на MSP430:

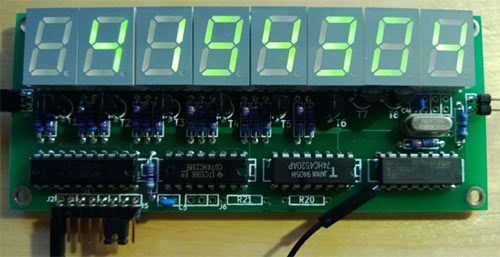

Напруга живлення схеми становить 3.3 Вольта. Максимальна частота 16 МГц. В якості індикації використовується 8 шт семисегментних індикаторів. Вхідний рівень: 3.3В CMOS.

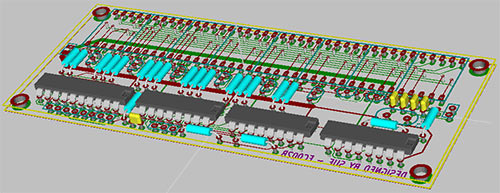

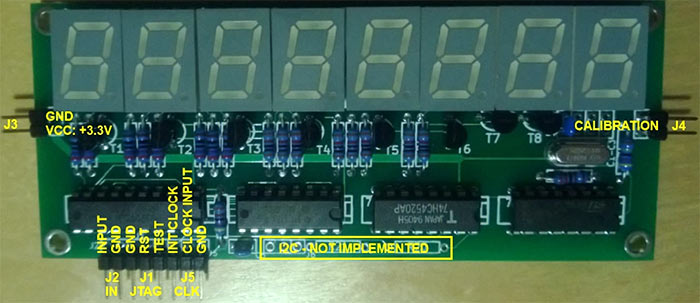

Призначення роз'ємів:
J1 - JTAG інтерфейс
J2 - вхід сигналу (3.3В CMOS логічний рівень)
J3 - живлення 3.3В
J4 - калібрування - роз'єм не задіяно в звичайному режимі роботи. Для калібрування може бути підключений конденсатор невеликої ємності (кілька пФ) або підстроювальний конденсатор для досягнення точної XTAL частоти.
J5 - вхід зовнішнього тактування. При використанні внутрішнього кварцового резонатора пін INT CLOCK і CLOCK INPUT повинні бути закорочені перемичкою. Якщо буде використовуватися зовнішнє джерело тактування, то він має підключатися до піну CLOCK INPUT і GND.
