Частотомір на PIC16F628

У цьому проекті ми робимо просту і дешеву схему частотомера. Він може вимірювати сигнали від 16Гц до 100Гц з максимальною амплітудою 15В. Чутливість висока, роздільна здатність 0,01Гц. Вхідний сигнал може бути синусоїдальним, прямокутним або трикутним.

Частотомер може використовуватися в багатьох застосуваннях. Наприклад, для спостереження за точністю генератора, для вимірювання частоти мережі або знаходження обертів двигуна, з'єднаного з датчиком.

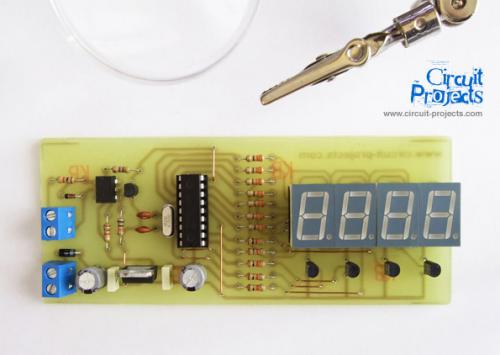

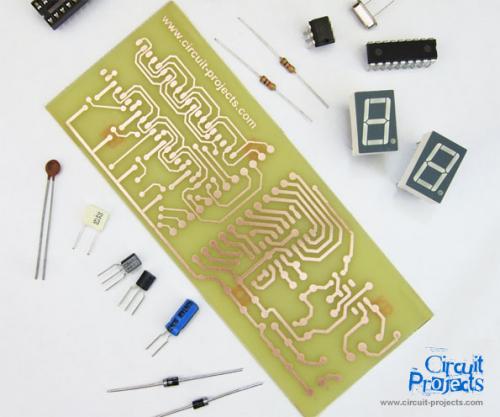

Файл друкованої плати представлений у форматі PDF. Ви можете зробити плату, використовуючи метод ЛУТ.

CCP (Capture(Захоплення)/Compare(Порівняння)/PWM(ШІМ)) модуль PIC мікроконтролера зчитує вхідний сигнал. Використовується тільки функція захоплення. Щоб дізнатися більше про CCP модуль PIC, будь ласка, відвідайте http://www.microchip.com.

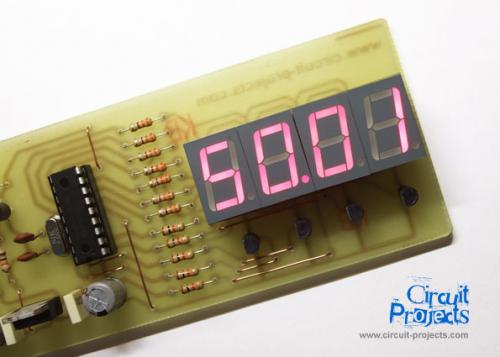

Дисплеї – червоні семисегментні світлодіодні дисплеї 14,2 мм з загальним катодом.

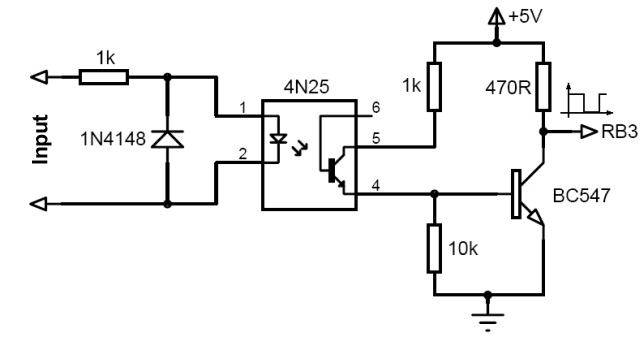

Перед вимірюванням частоти вхідного сигналу, сигнал повинен бути перетворений у прямокутний. Тому для цієї мети використовується схема оптичної розв'язки з оптроном 4N25. Таким чином, вхідний сигнал надійно ізольований від мікроконтролера і перетворюється в меандр. Амплітуда сигналу не повинна перевищувати 15В. Якщо це станеться, резистор 1кОм може згоріти. Якщо ви хочете виміряти частоту мережі, ви повинні використовувати 220В/9В трансформатор.

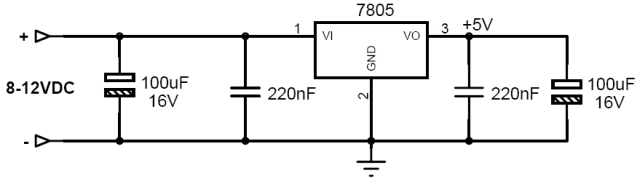

Напруга живлення повинна бути в межах 8-12В. При більшому напруженні схема може бути пошкоджена, і ви повинні бути обережні з полярністю при підключенні живлення.

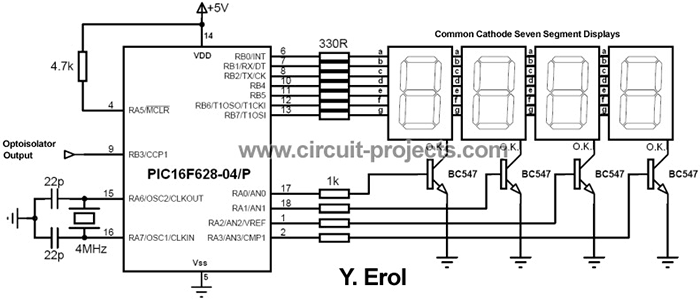

Принципова схема лічильника (частотомера) наведена у файлі проекту. Є 4 дисплеї, які працюють за методом мультиплексування (динамічна індикація). Для вимірювання, вихід RB3 підключений до виходу оптичного ізолятора. 5 вихід другого дисплея підключений до живлення через резистор 1 кОм, так що точка після другого дисплея горить. Це з'єднання не показано на схемі.

C-код, написаний у PIC C компіляторі, доступний для скачування. HEX також додається.

Ми використали два додаткових роз'єми. Один (18 контактний, 2 ряди) для мікроконтролера PIC16F628, а інший (40 контактний, 2 ряди) для семисегментних індикаторів.
