Частотомір до 1 GHz

Этот простой частотомер полезен для измерения частоты различного оборудования, особенно передатчиков, приемников и генераторов сигнала в ВЧ/СВЧ диапазоне.

Спецификации:

• Диапазон измерений: 0,0 до 999,9 MHz, шаг 0,1 MHz
• Правильное округление, уменьшенное мигание последней цифры
• Индикация Over-диапазона
• Быстрое измерение - короткое измерение период
• Высокая чувствительность в ВЧ/СВЧ - диапазоне
• Можно вычитать 10,7 MHz для использования с приемником

Технические данные:

• Напряжение питания: 8-20 V
• Потребляемый ток: тип. 80 mA, макс. 120 mA
• Входное напряжение: max. 10 mV в диап. 70-1000 MHz
• Период измерения: 0,082 сек.
• Обновление дисплея: 49 Hz

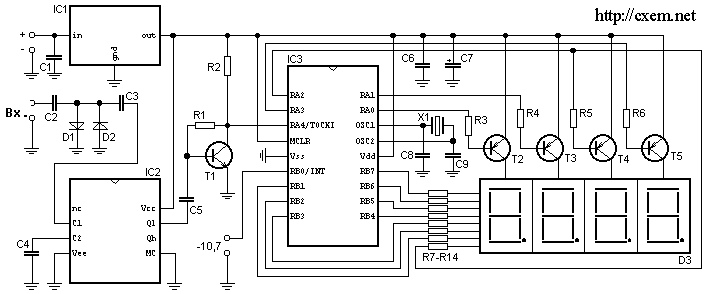

СХЕМА:

Для использования с приёмником соедините перемычку "10.7".

Программа для IC3: counter.hex
Установки для программирования: генератор: XT, WDT: выкл.

Установки для SAB6456:

SAB6456 предделитель для ВЧ/СВЧ тюнеров. ВХОД: 70 MHz - 1 GHz, с высокой чувствительностью. Ниже 3 MHz чувств. - хуже.
Микросхема содержит входной усилитель, компаратор. Компаратор может колебаться в течение отсутствия сигнала, но это колебание подавляется, когда получены входные сигналы.

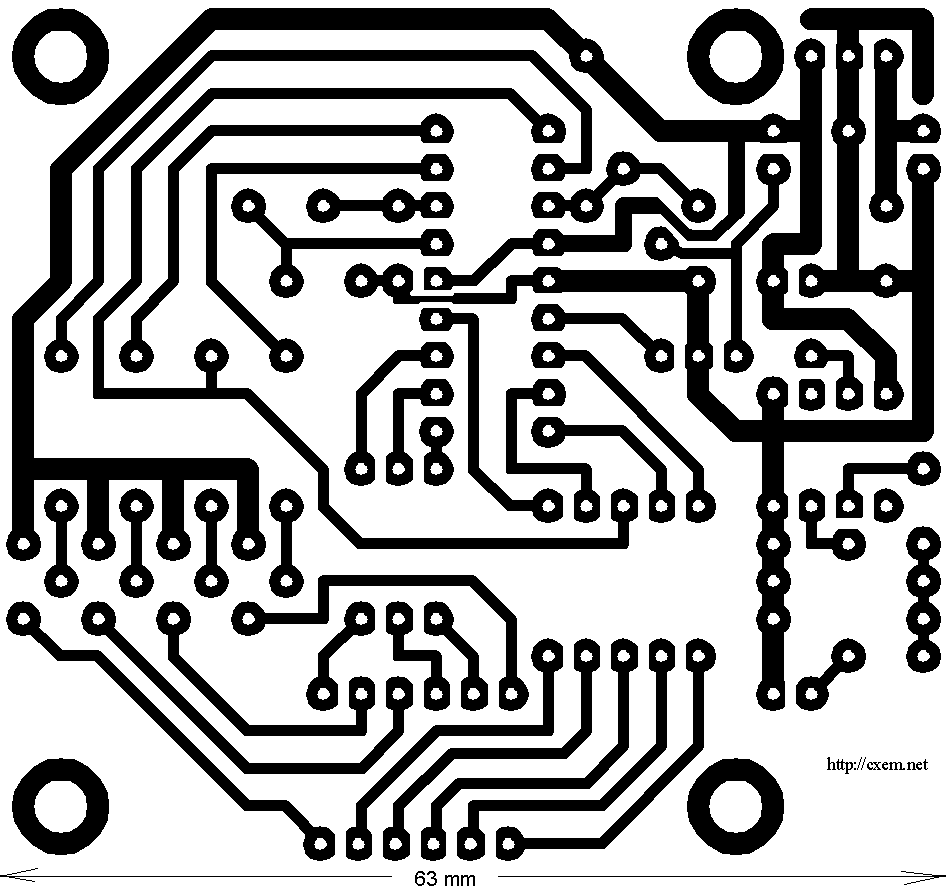

Печатная плата

Дисплей устанавливается вертикально на плате.

Список радиоэлементов
