Автономне живлення для DSO-150

Коли у мене з'явився конструктор осцилографа DSO-150 (хай і в зібраному вигляді), мені відразу ж захотілося надати йому автономності (зовнішнє живлення 9 В через величезний штекер - сумнівне задоволення). За цим запитом в інтернеті було виявлено кілька варіантів - всі вони зводилися до установки АКБ, зарядного (з захистом або без) і підвищувальних модулів - дана стаття не є винятком, тільки виготовляється єдина плата.

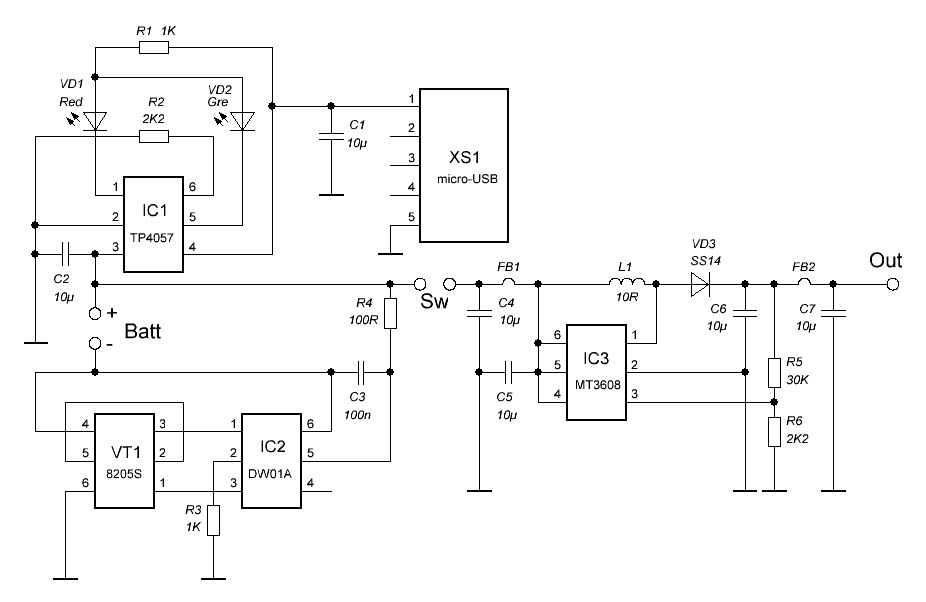

Схема

Як і в зустрічаних матеріалах, ця схема складається з кількох частин:

• модуль зарядки виконаний на базі спеціалізованої мікросхеми ТР4057 (IC1) - ток заряду вибрано трохи менше 400 мА (визначається R2);
• модуль захисту літій-іонного акумулятора (АКБ) виконаний на IC2 і VT1 (дозволяє використовувати "голу" літієву клітинку);
• підвищувальний перетворювач, виконаний на MT3608 (IC3). Вихідна напруга визначається дільником R5R6 і становить приблизно 8,9 В.

У підвищувальний модуль додатково введені LC фільтри (на феритових бусинах) - вплив модуля на роботу осцилографа помічено не було, але це і не дивно (з урахуванням смуги пропускання до 200 КГц).

Плата

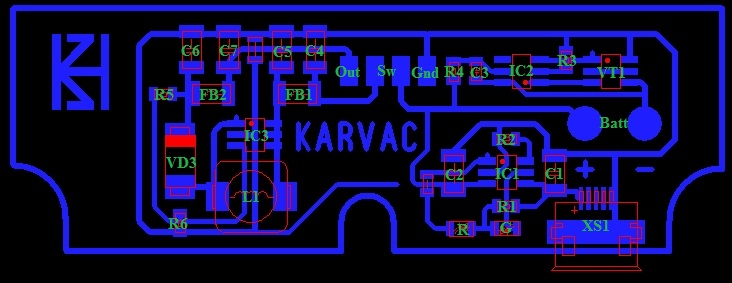

Плата малювалася під внутрішній простір корпусу з урахуванням розміщення АКБ і підключення шнура для зарядки. Справа внизу розташовується модуль зарядки з micro-USB гніздом і світлодіодами індикації. Над ним - модуль захисту АКБ від перезаряду і перевантаження. Ліву сторону плати займає підвищувальний модуль. Посередині плати розташовані контакти для підпою штекера для підключення до основної плати.

Світлодіоди використані звичайні формату 0805, але припаюються торцем.

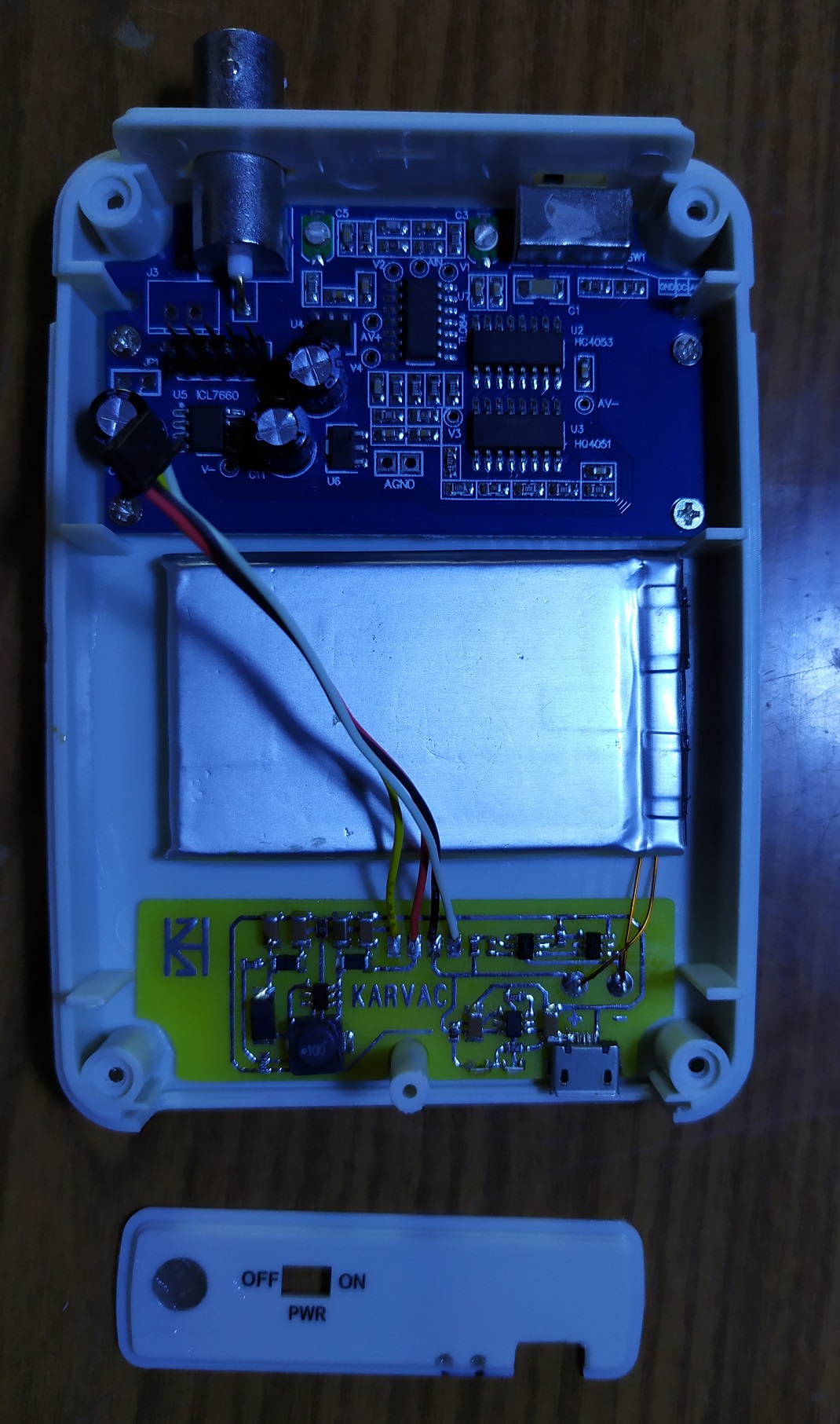

Після розміщення плати всередині корпусу слід зробити виріз під гніздо та вікна для світлодіодів (вікна, як і старе отвір для живлення, закриваються термоклеєм).

Підготовка основної плати

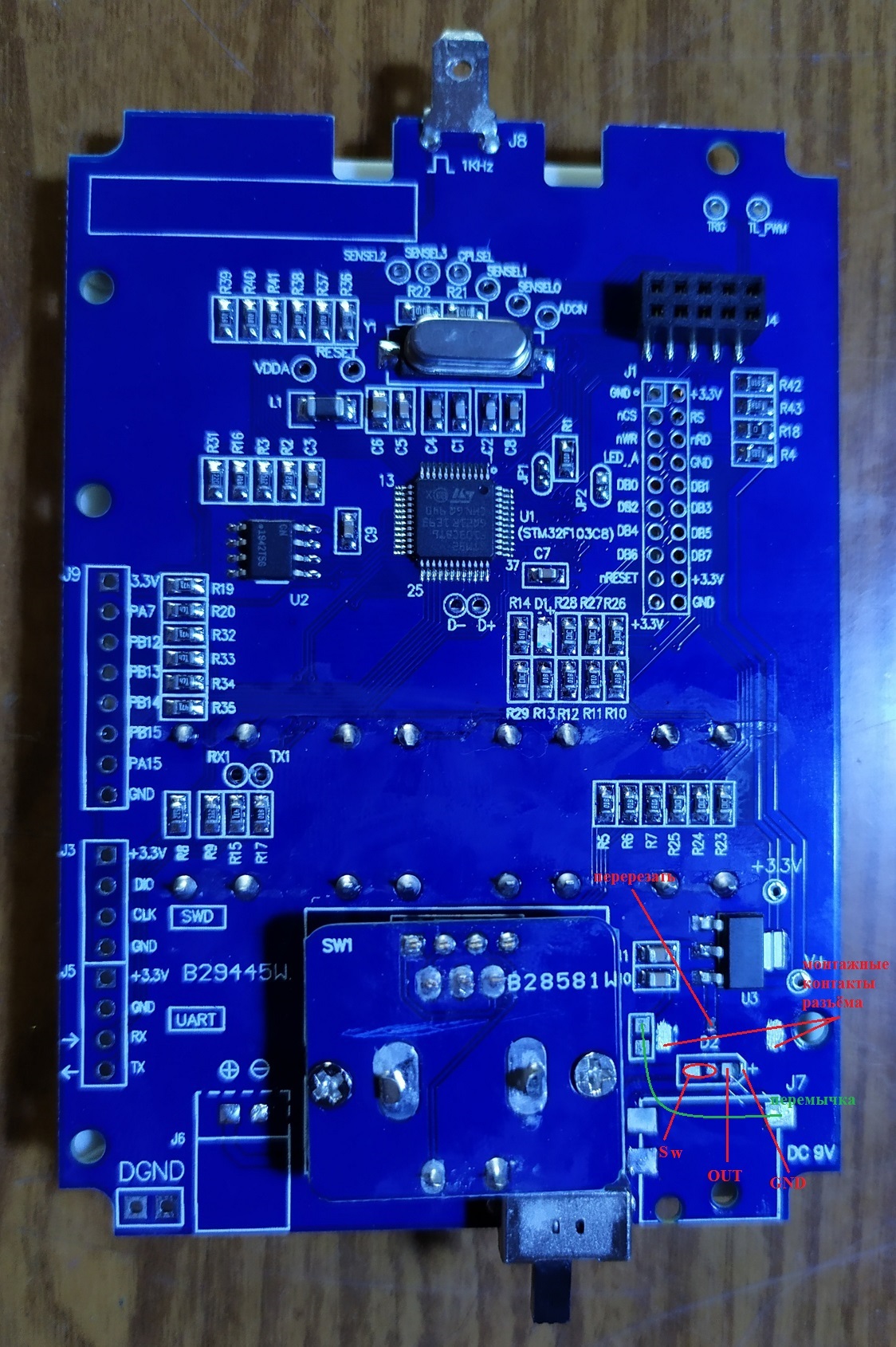

З основної плати, за непотрібністю, слід видалити гнізда J6 і J7, а також діод D2 (захист від переполюсовки БП). На місці діода готується місце під гніздо для підключення виготовлюваної плати (я використовував гніздо і провід зі штекером від 4-провідного вентилятора ноутбука як найменші з доступних). Також слід перерізати доріжку, що веде до стабілізатора U3.

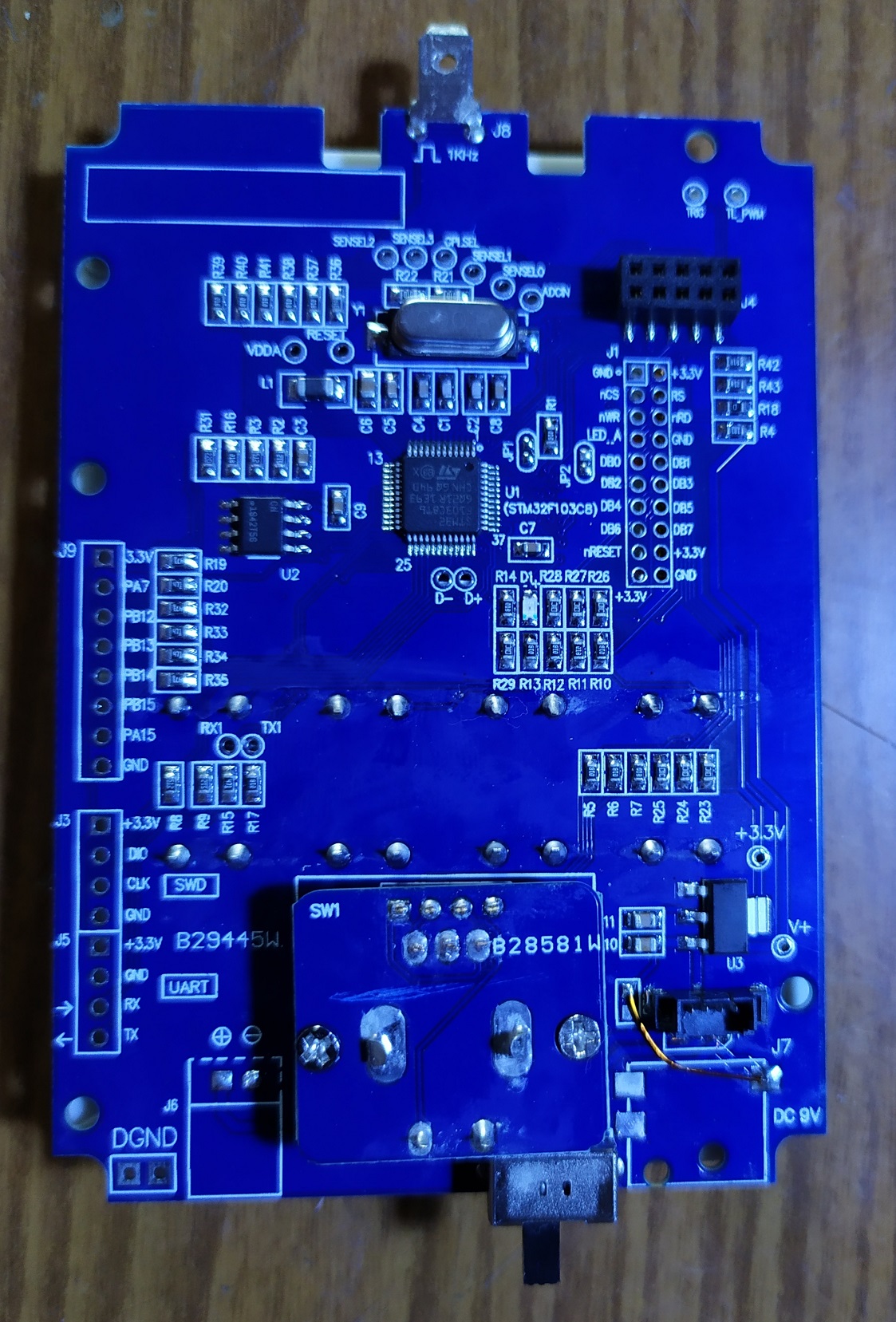

Далі встановлюється роз'єм і перемичка (без неї живлення до всієї плати не дійде). Для підстраховки мною були підпиляні верхні контакти енкодера (можна побачити на фото) - для уникнення пошкодження достатньо товстого АКБ.

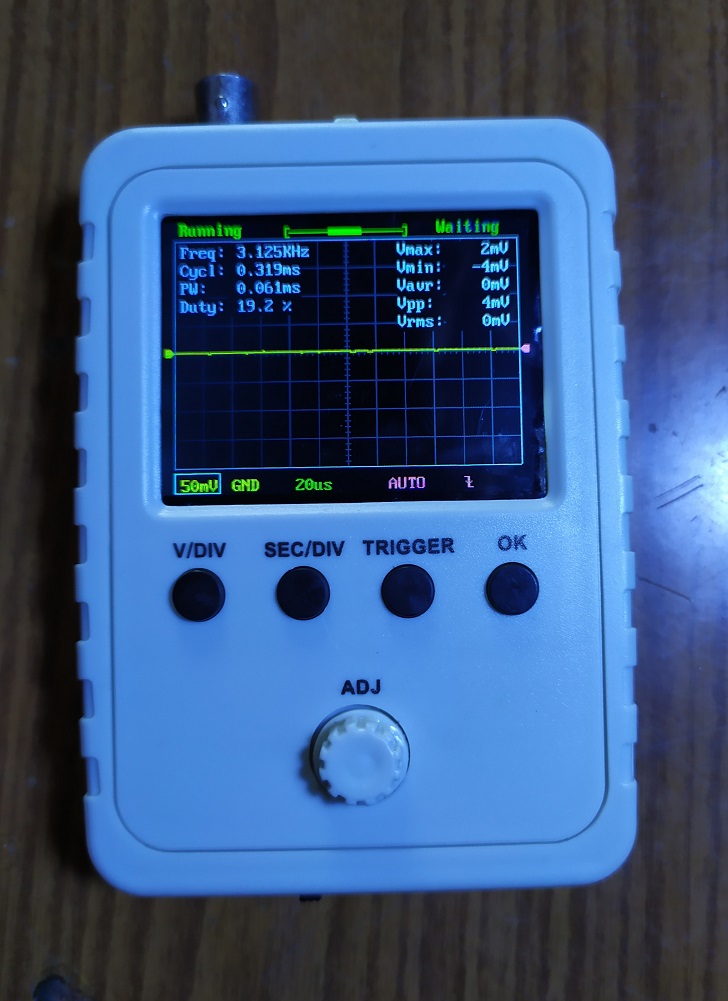

Збирання осцилографа проводиться в звичайному порядку, за винятком підключення додаткового роз'єму.
