Ампервольтметр на PIC12F675

Ампервольтметр предназначен для измерения тока 0-9,99А и напряжения 0-100В с разрешением 0,01А и 0,1В соответственно.

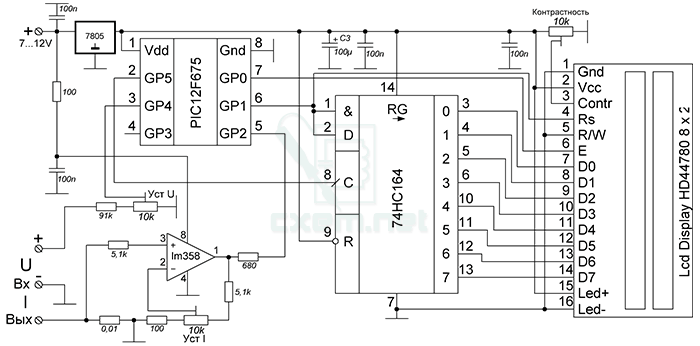

Операционный усилитель можно заменить на LM2904, LCD дисплей должен быть на контроллере HD44780. Количество символов 2х8... Так же можно применить 2х16 символьный дисплей, но в таком случае останется незадействованной бОльшая часть дисплея. В такой ситуации в  устройстве, куда будет встраиваться ампервольтметр рекомендуется вырезать окошко только под рабочую часть дисплея на которой будет выводиться информация. Важно! Непосредственно на дисплеях, как правило, установлен токоограничительный резистор в цепи питания подсветки. Если резистора нет, то его необходимо установить самостоятельно в разрыв цепи идущей на LED +. Сопротивление резистора 6...100 Ом в зависимости от желаемой яркости подсветки...

Настройка устройства проста: сначала резистором "контрастность" устанавливаем необходимую контрастность дисплея, а резисторами "уст U" и "уст I" регулируем точность показаний вольтметра и амперметра. Регулировку желательно производить на верхних пределах показаний вольтметра и амперметра. Если после регулировки амперметр без нагрузки отображает какое-либо значение тока - подбираем операционный усилитель чтобы без нагрузки значение тока было 0,00А!

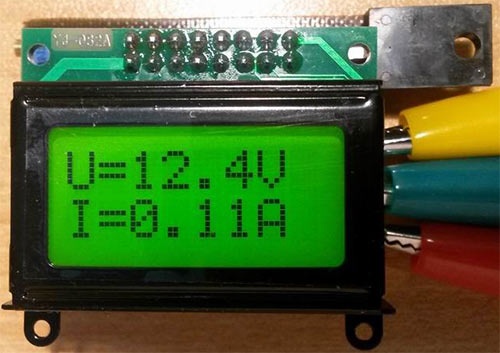

Фото устройства!

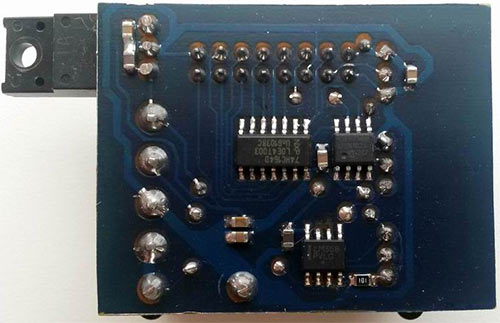

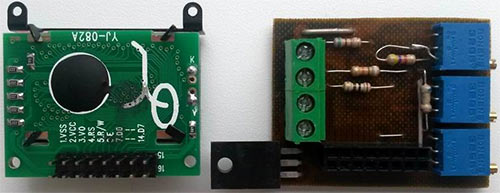

Плата

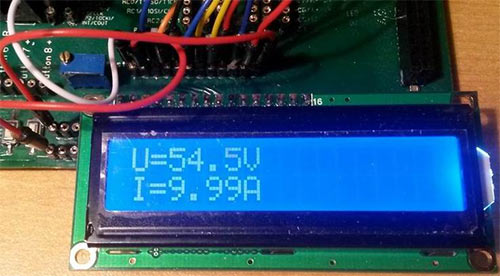

Отображение информации на дисплее 2х16.

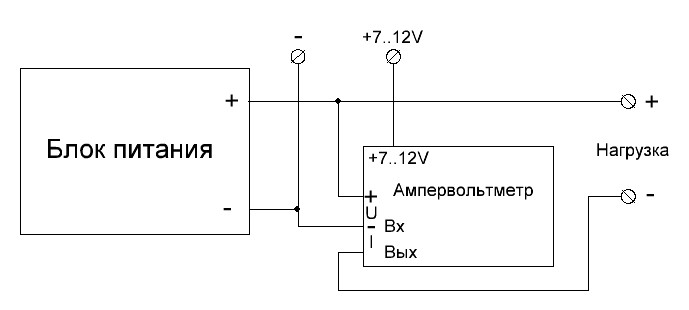

Подключение ампервольтметра к блоку питания.

Список радиоэлементов
