Світлодинамічна установка на МК ATtiny2313

Цей проект я зробив для моєї маленької доньки. Це 24-канальний пристрій світлових ефектів, у схемі використовується 24 світлодіоди та 1 мікроконтроллер з невеликою обв'язкою.

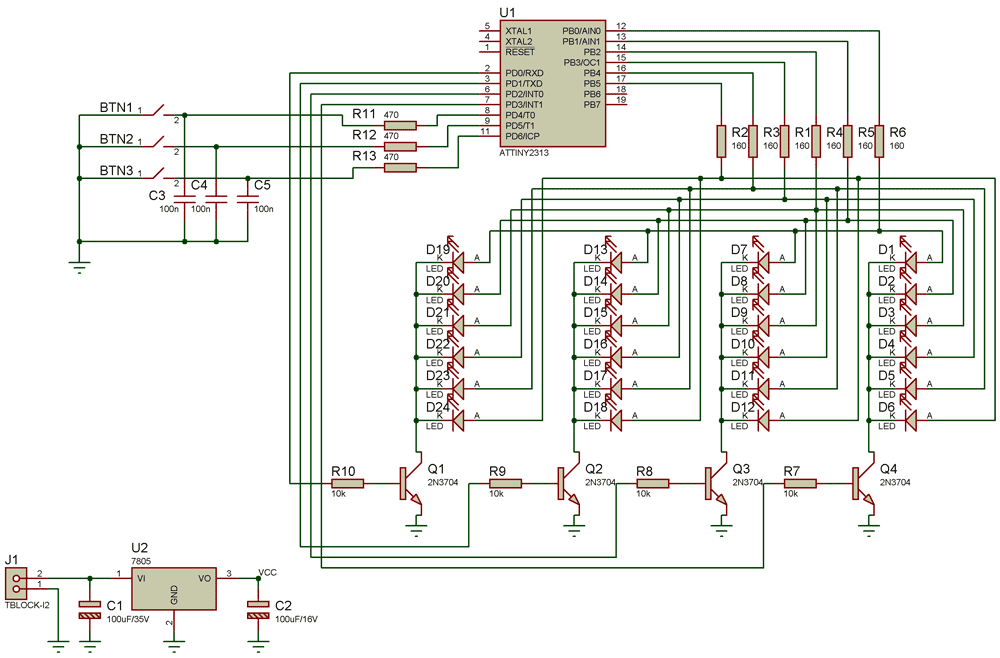

Для керування світлодіодами застосовано недорогий мікроконтроллер ATtiny 2313 (Atmel), який може керувати світлодіодами струмом до 20 мА на кожен контакт. Світлодіоди в схемі згруповані в 4 групи, кожна з яких складається з 6 світлодіодів. У схемі є три кнопки: "F", "+" та "-".

Кнопка F призначена для зміни ефекту, а кнопки "+" та "-" - для збільшення або зменшення швидкості ефекту. Наприклад, щоразу, коли ви натискаєте кнопку "-", світлодіоди сповільнюються та гаснуть повільніше. Для швидкої зміни швидкості ви можете натискати та утримувати відповідну кнопку.

Для живлення схеми я використав адаптер 12V зі стабілізатором 7805, садити стабілізатор на радіатор немає необхідності.

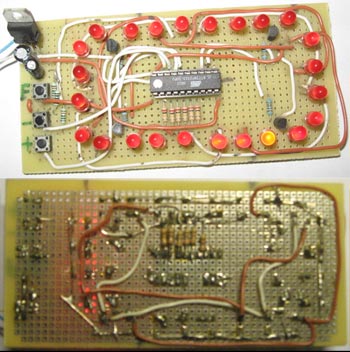

Друковані плати:

Програмне забезпечення написано на асемблері в IDE AVRStudio 4, код програми наведено нижче. З допомогою простих змін у коді програми, кожен може придумати свої різні ефекти. Усього в програму закладено 24 ефекти.

Нижче ви можете скачати вихідник, прошивку, проект у Proteus та файли друкованих плат

Список радіоелементів
