Світлодіодне сердечко

Світлодіоди розташовані у формі двох сердець. Керуючи моментами переключення, яскравістю та часом запалювання, генеруються різні світлові ефекти, що імітують серцебиття.
Кнопка використовується для попереднього перегляду або зміни ефекту. Після її натискання генерується поточний вибраний ефект. Якщо протягом цього часу ще раз натиснути кнопку, ефект зміниться. Серце спрацьовує від зовнішнього звукового сигналу, поріг виставляється мініатюрним потенціометром. Після спрацьовування генерується випадкова кількість циклів заданого ефекту, після чого схема переходить у сплячий режим. У цьому стані вона споживає ток приблизно 1,5 мА.

Принципова схема сердечка представлена на рис. 1. Схема може живитися від джерела постійного струму 8...13 В, підключеного до роз’єму CON1, або від акумулятора, підключеного до роз’єму CON2. Напруга стабілізується мікросхемою US1, що подає 5 В для живлення мікроконтролера.

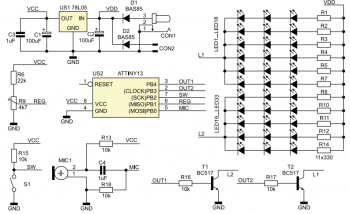

Рис. 1 Принципова схема сердечка

Дільник, складений з резистора R6 та потенціометра R9, формує опорну напругу (0...1,6 В), яка надходить на один з входів вбудованого в мікроконтролер компаратора. На другий вхід компаратора подається сигнал з мікрофона. Якщо амплітуда сигналу мікрофона перевищить значення, встановлене потенціометром R9, запускається процедура генерації ефекту. Резистор R13 подає живлення на мікрофон, С4 відокремлює постійну складову сигналу.
Лінія SW має високий рівень, формований резистором R15. Натискання кнопки S1 змінює рівень на низький і, як наслідок, змінює ефект.

Транзистори Т1 і Т2 керують вмиканням струму світлодіодів, а резистори R1...R8, R10...R14 визначають його величину.

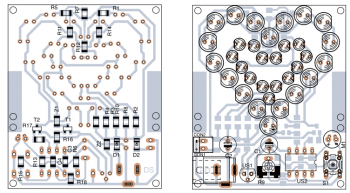

Розташування елементів на друкованій платі сердця представлено на рис. 2.

Рис. 2 Друкована плата світлодіодного сердечка

Зауваження: у Sprint Layout знаходяться два креслення - плата сердечка лицьова та зворотна сторона:

Після монтажу та прошивки МК (FUSE BIT залишають заводські), підключіть блок живлення.

Правильно зібрана схема працює одразу, потрібно лише налаштувати чутливість потенціометром R9.

Схему можна спростити, якщо відмовитися від 5-вольтового стабілізатора даної схеми, використовуючи зарядник на 5 В для телефонів. Бажано підключити до ланцюгів живлення стабілітрон на 5,6 В зворотної полярності для захисту від підключення несправного зарядника.

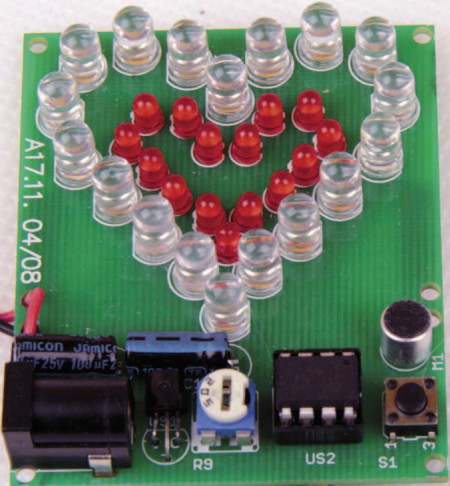

Зовнішній вигляд світлодіодного сердечка:

Стаття з журналу ELEKTRONIKA PRAKTYCZNA 2.2011
