Світлодіодна гірлянда на МК з перемиканням режимів роботи

Цей пристрій є простою світлодіодною гірляндою з дев'ятьма режимами роботи. Основою служить мікроконтролер ATtiny13 фірми Atmel. Перемикання з одного режиму на інший здійснюється за допомогою кнопки S1, для переключення натисніть кнопку S1 і дочекайтеся вмикання світлодіода HL4, після чого відпустіть кнопку, в результаті ввімкнеться новий ефект. Як вже згадувалося раніше, пристрій має дев'ять режимів, а саме:

Для збору світлодіодної гірлянди знадобляться радіодеталі:

1. Мікроконтролер ATtiny13 в DIP корпусі 1шт.
2. Панелька DIP-8 1шт.
3. Тактова кнопка 1шт.
4. Резистори 150 Ом 4шт.
5. Резистори 10 кОм 2шт.
6. Конденсатор електролітичний 10мкФ 1шт.
7. Конденсатор керамічний 100нФ 1шт.
8. Світлодіоди (не більше 20мА) 4шт.

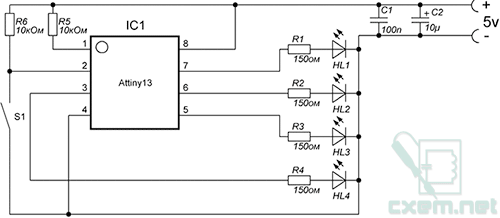

Принципова схема світлодіодної гірлянди:

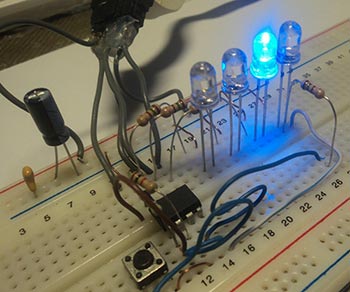

Прошивку для пристрою писав у середовищі BASCOM-AVR, нижче у файлах до статті є вихідні код. Якщо вас не влаштовує швидкість того чи іншого ефекту, то в програмі передбачені константи з затримками, знайти їх можна на початку програми. Фото пристрою, зібраного на макетній платі:

Для пристрою була спроектована друкована плата в програмі Sprint-Layout. При друку, малюнок дзеркалити не потрібно.

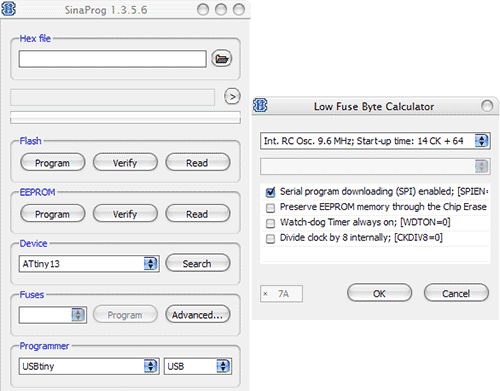

Необхідно врахувати, що після прошивки пристрою потрібно встановити ф'юз-біти мікроконтролера для роботи внутрішнього тактового генератора на 9.6 МГц без дільника на 8. Ось приклад установки ф'юз-бітів в програмі SinaProg:

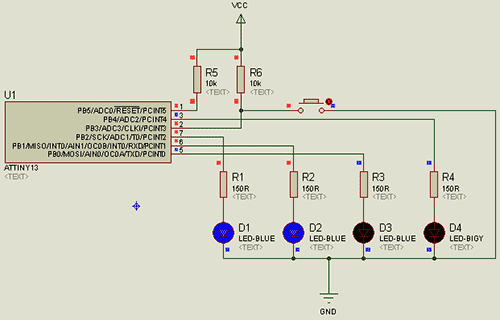

Якщо ви хочете перевірити роботу світлодіодної гірлянди прямо на комп'ютері, то в файлах до статті є проект в Proteus:
