Супермікроскопічний біжучий вогник на п'яти світлодіодах

Товариш PoWer надіслав нам схему та прошивку свого пристрою. Невимовність опису сповна компенсують інші переваги цього девайсу, головна з яких - простота та мініатюрність.

Дивимось малюнок, робимо те ж саме, але з 5 світлодіодами.

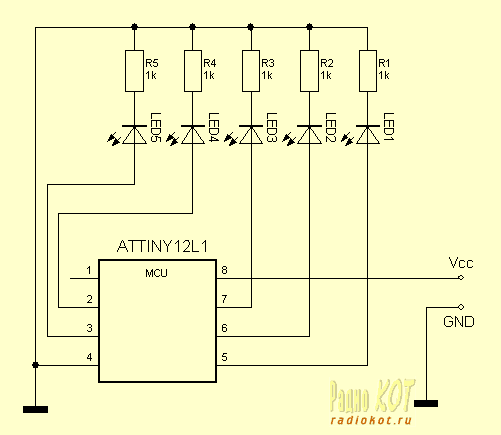

Схема:

Деталі:

• мікроконтролер ATTiny12L - 1 штука,
• світлодіоди - 5 штук,
• резистори 1k - 5 штук.

Прошивка

Прошивка написана з використанням програми Algoritm Builder 4.80
Файли проекту знаходяться в архіві led_chaser_5led.zip .

Список файлів архіву:

• ledchaser5.alp - сам проект
• ledchaser5.bin - прошивка у форматі BIN
• ledchaser5.hex - прошивка у форматі HEX
• ledchaser5.rom - прошивка у форматі ROM
• ledchaser5.lst - листинг на асемблері

Vcc: 2.5 - 5V

Якщо живлення не більше 2,8 вольт, то можна без резисторів.

Фюзи для тіні:
Bodlevel - 1
Boden - 1
Spien - 0
RSTdisbl - 0 - найголовніше, щоб на RESET не подавати лог 1 для запуску контролера
CKSel3 - 0
CKSel2 - 1
CKSel1 - 0
CKSel0 - 0

За схему не скажу, а прошивка - by я... :)

PoWeR, 2005.

Джерело: www.radiokot.ru
