Простий пробник для перевірки новорічної гірлянди

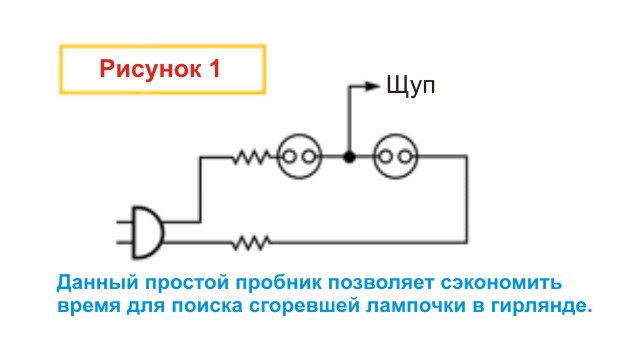

Кілька років тому було створено простий пристрій для пошуку згорілої лампочки в ланцюгу послідовно з'єднаних лампочок новорічної гірлянди:

Це дуже простий і дійсно працездатний пристрій. Однак воно піддає користувача небезпеці смертельного напруження. Пробник, показаний вище, вставляється в патрон лампочки, тому існує небезпека випадкового дотику до пробника, коли його щуп знаходиться під напругою.

В новій версії пристрою я зробив світлодіодний пробник. Гірлянда включається в розетку, яка підключається до батареї напругою 9 В, а не до джерела змінного струму. Іншими словами, робота пристрою нагадує версію пристрою з неоновою лампочкою: ви використовуєте щуп для пошуку перегорілої лампочки в ланцюзі ламп. При дотику однієї сторони згорілої лампочки буде горіти червоний світлодіод, а з іншої сторони буде горіти зелений світлодіод. Перевіряючи ланцюг вперед і назад, ви швидко визначите згорілу лампочку.

Перевага даної схеми в тому, що після ремонту гірлянди загоряється жовтий світлодіод, який сигналізує про те, що ремонтні роботи завершені.

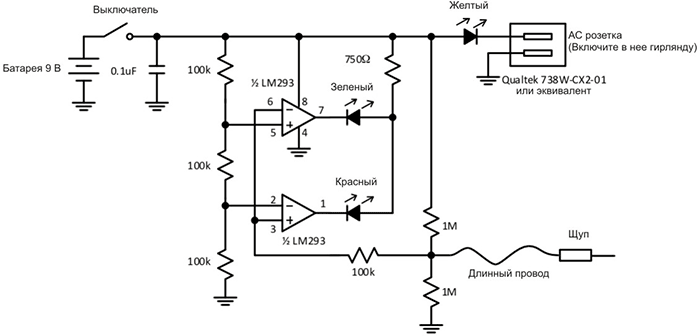

Рисунок 1 Схема пробника новорічної гірлянди

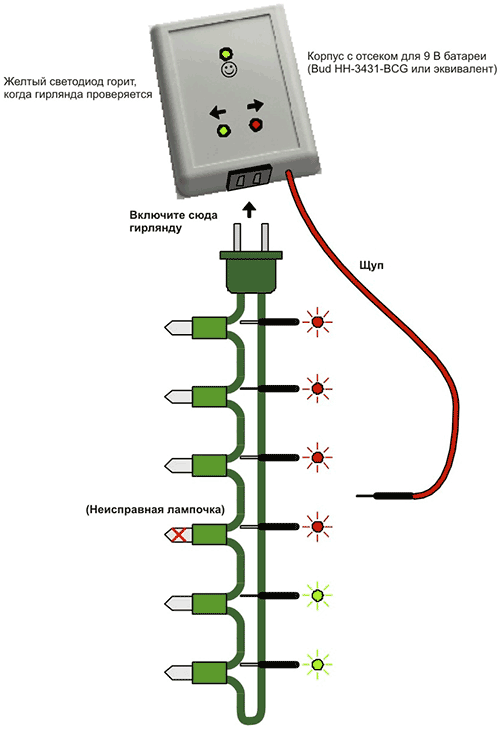

Рисунок 2 Як перевірити ланцюг лампочок

Список радіоелементів
