Проста гірлянда на К155ЛА3

У зв'язку з його простотою, цей електронний пристрій не створює безліч світлових ефектів на відміну від схем з використанням мікроконтролерів.  Цю схему можуть повторити початківці радіолюбителі.

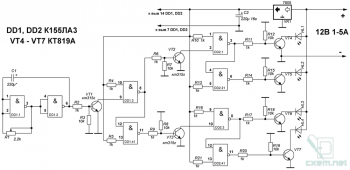

Електрична принципова схема пристрою.

В пристрої використані шматки світлодіодної стрічки, на схемі для умовності зображені у вигляді одиночних світлодіодів.

Пристрій працює наступним чином. З генератора на елементах DD1.1 і DD1.2 сигнал надходить на базу транзистора Vt1. Коли транзистор відкритий, на виході 8 елемента DD1.3 присутній рівень логічної "1", а на виході 11 DD1.4 логічний "0". При закритті транзистора ситуація змінюється на протилежну. На виході 8 DD1.3 встановлюється "0", на виводі 11 DD1.4 встановиться "1". На елементах DD2.1 - DD2.4 зібрані два вузли за аналогічною схемою і працюють за таким же принципом.

В налаштуванні пристрій не потребує і за умови правильної збірки починає працювати відразу після підключення живлення. Потужність джерела живлення залежить від довжини використовуваної світлодіодної стрічки. Хоча радіатор не передбачений, але в разі необхідності, у разі сильного розігріву транзисторів його можна встановити, благо транзистори стоять на платі так, що з установкою радіатора проблем не повинно бути. + стрічки треба з'єднати з джерелом живлення, а - до колекторів транзисторів.

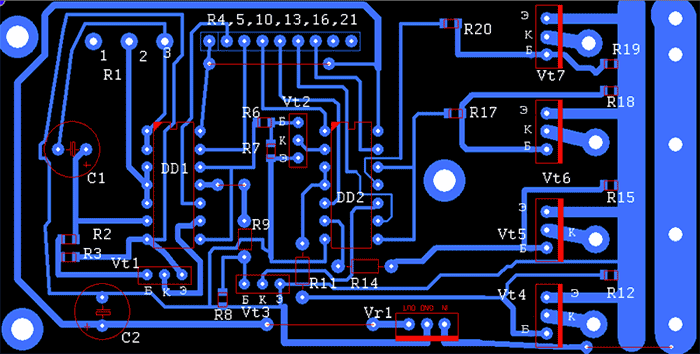

Розташування деталей на платі.

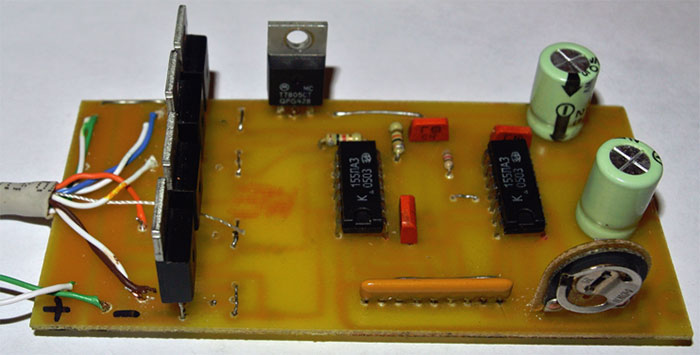

Зовнішній вигляд зібраного пристрою.

В пристрої немає дорогих компонентів, їх можна знайти у радянській побутовій апаратурі.

Список радіоелементів
