Новорічна ялинка своїми руками на МК

Напередодні Нового Року хочеться зробити щось святкове! А найкраще прикраса дому - це всіма улюблена ялинка.

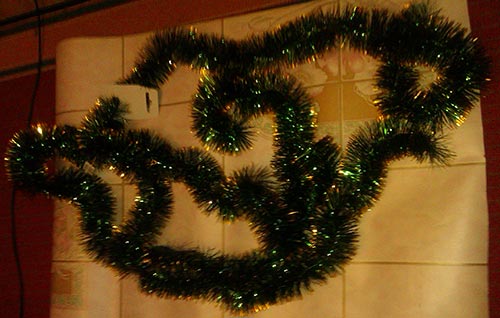

Для досягнення домашнього затишку нам потрібно: невеликий шматок шпалер (або якогось картону), зелений дощик, скотч і рівні руки.

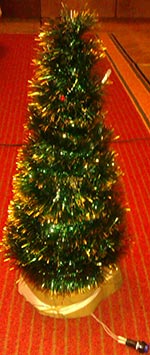

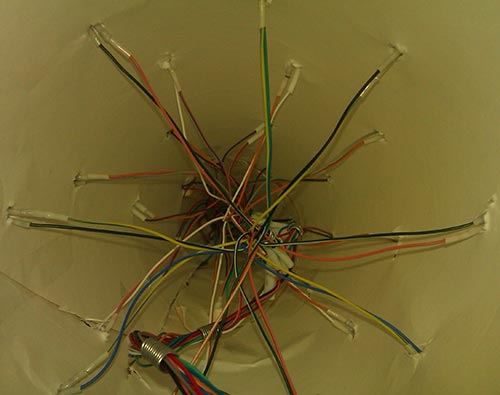

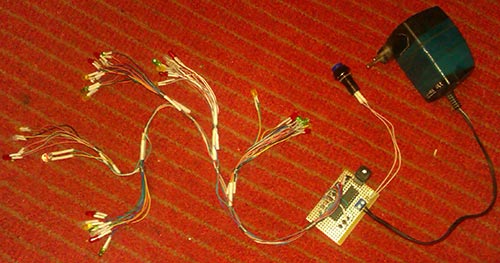

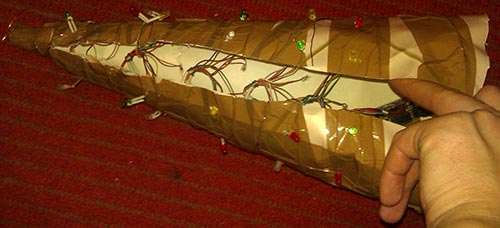

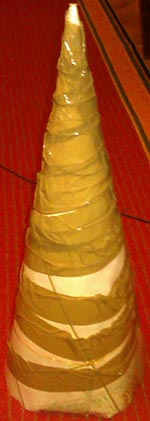

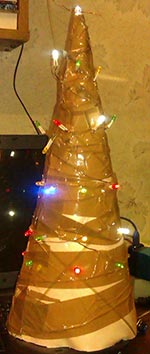

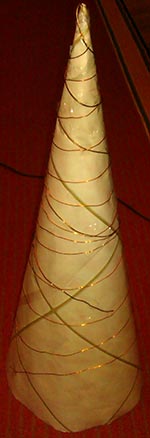

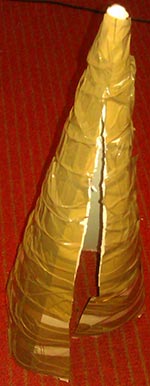

Скручуємо наш лист паперу у формі конуса і фіксуємо скотчем. Далі складаємо його і рівно обрізаємо низ, так щоб він рівно міг стояти. Потім візьмемо трохи мідного дроту (0.3..0.5мм) і обмотаємо наш конус, зафіксувавши дріт скотчем, це надасть йому пружності. Розрізаємо його по висоті (так зручніше встановлювати ряди світлодіодів).  Після поярусної (вони на схемі пронумеровані) установки світлодіодів скріплюємо розріз знайомим нам скотчем. Плату також розміщуємо всередині ялинки. На наступному етапі, починаючи з верхівки, обмотуємо конус зеленим дощиком так, щоб трішки виступали світлодіоди. Ну по конструкції все...

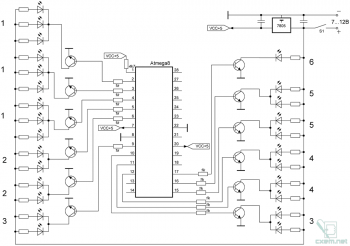

Що стосується схеми. Подаємо 7..12В (думаю подібних блоків у кожного вистачає) на стабілізатор, для живлення контролера і робимо загальний + (не стабілізований) який спільний для всіх світлодіодів. Від цього загального проводу паралельно в кожному ярусі включаються світлодіоди, робимо це для того, щоб не доводилося до кожної групи світлодіодів тягнути по два дроти. На виходах МК по черзі з'являються 0 або 1, які йдуть на бази транзисторів, для їх відкриття. Транзистори потрібні, так як до кожного порту МК підключені по кілька світлодіодів, контролер може не витримати всі ці токи. До речі, між портами МК і базами транзисторів можна поставити токообмежувальні резистори. Світлодіоди підключені "мінусом" на колектори (еміттери на землю), а перед їх "плюсом" стоять токозадаючі резистори. Думаю по роботі схеми питань бути не повинно...

Транзистори: BC547 (або будь-які аналоги)

Токозадаючі резистори: 200 Ом...1кОм
Конденсатори: будь-які (це фільтри живлення) від 0.1мкФ

На схемі нумерація (1-6) це наші яруси світлодіодів, починаючи з нижнього. 6-ий це наша верхівка, зірочка або щось в цьому роді. Не переплутайте, інакше пропаде малюнок світіння!

В додатку є вихідник в bascom, хто хоче може переписати програму під своє бажання.
