"Моргало" світлодіодне

Простенька, але цікава схема. Має сенс зібрати, якщо у вас валяється непотрібний яскравий світлодіод (5-7 Кд).

Можна прикрутити в машину або повісити на сходовій клітці, коли, в черговий раз, звідти вкрали лампочку - буде досить нетривіальне освітлення.

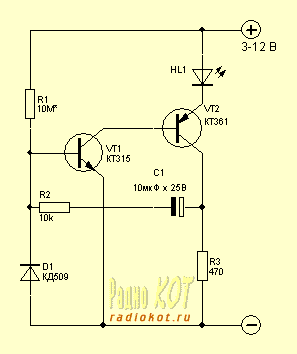

Частота спалахів визначається величиною резисторів R1 і R2 та конденсатора С1. А щоб вам не сильно паритися, в кінці наведена таблиця з прикладами співвідношень між номіналами деталей і частотою спалахів.

Якщо схема відмовляється працювати з якими-небудь номіналами, зверніть увагу, перш за все, на R1 - він може бути занадто маленьким і на R2 - він може бути занадто великим.

Взагалі кажучи, резистори R1 і R2 по-різному впливають на процес. Від R1 в більшій мірі залежить тривалість паузи між імпульсами, від R2 - тривалість імпульсу.

Ця схема досить універсальна з точки зору навантаження. Вона цілком витримає і лампочку, і навіть 4-Омний динамік. Звичайно, для цього необхідно підібрати VT2 на необхідну потужність. При цьому, навантаження вже буде підключатися не в емітерну ланцюг VT2 (як підключений світлодіод), а в колекторну, замість R3. На місці світлодіода ставимо перемичку.

Якщо в якості навантаження використовується динамік - то, напевно, хочемо отримати від нього звук? Для переведення генератора в звуковий діапазон, достатньо перерахувати ємність конденсатора пропорційно бажаній частоті. Наприклад, беремо 2-гу строку таблиці. Частота - 60 на хвилину, тобто - 1 на секунду, тобто - 1Гц. А нам, скажімо, потрібно 1000 Гц. Значить: зменшуємо ємність С1 в 1000 разів - 0,001 мкФ = 1нФ. Ставимо, вмикаємо - насолоджуємося :) Крім того, можна спробувати зменшити опори резисторів. Але особливо не захоплюйтеся, особливо R1 - можна спалити транзистор.
