Мерехтливе серце на 60-ти світлодіодах

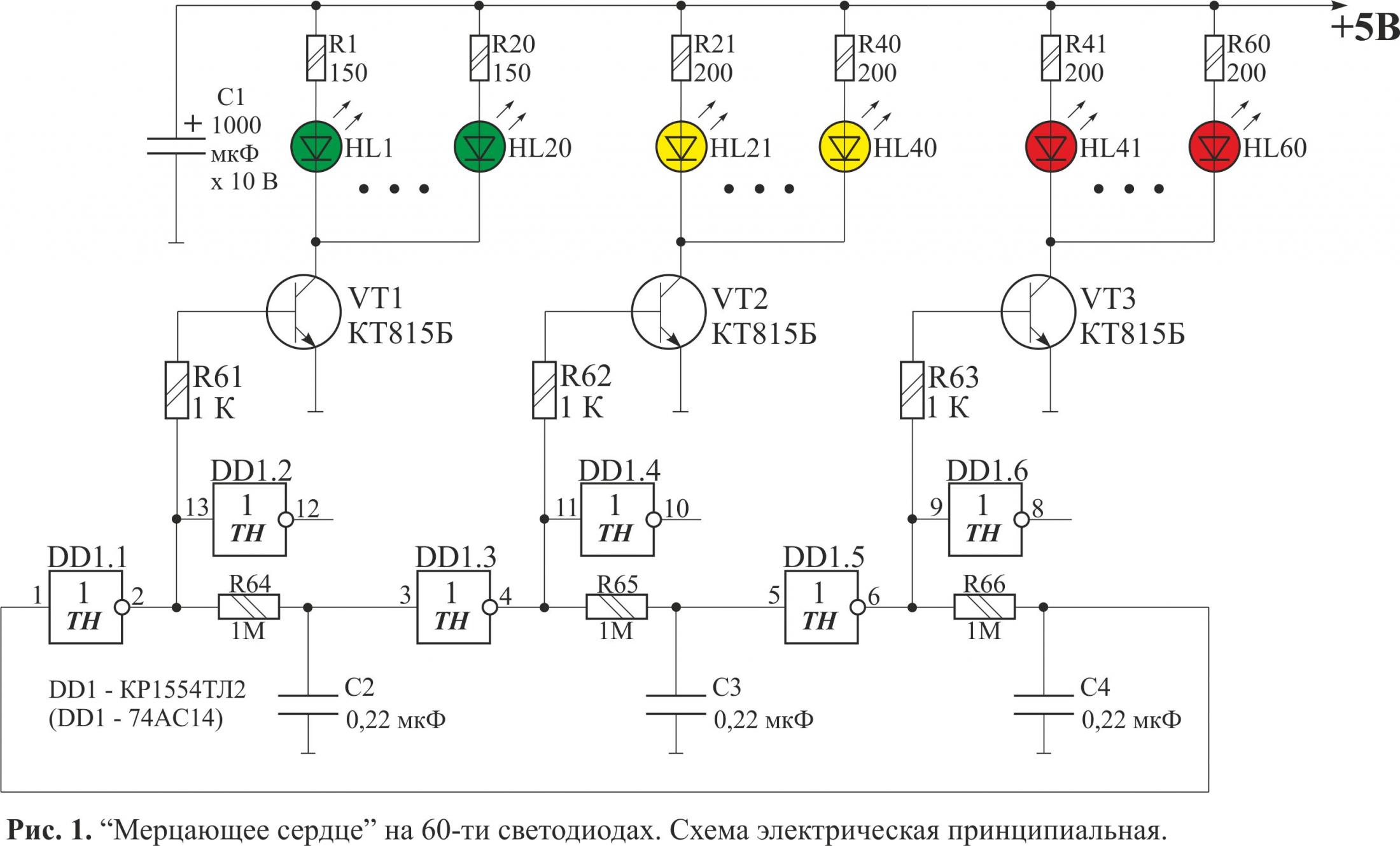

Основою автомата є трьохфазний мультивібратор на основі ІМС 74AC14 (КР1554ТЛ2), що містить у своєму складі шість інвертуючих елементів з триггером Шмітта (рис. 1). Результатом роботи мультивібратора є послідовне появлення рівня логічної одиниці на виходах елементів DD1.5, DD1.3, DD1.1. Такій послідовності включення відповідає запалення спочатку червоних, потім жовтих, а згодом зелених світлодіодів. Керуючі сигнали мультивібратора подаються на ключові транзистори VT1…VT3, які комутують відповідну матрицю паралельно включених світлодіодів.

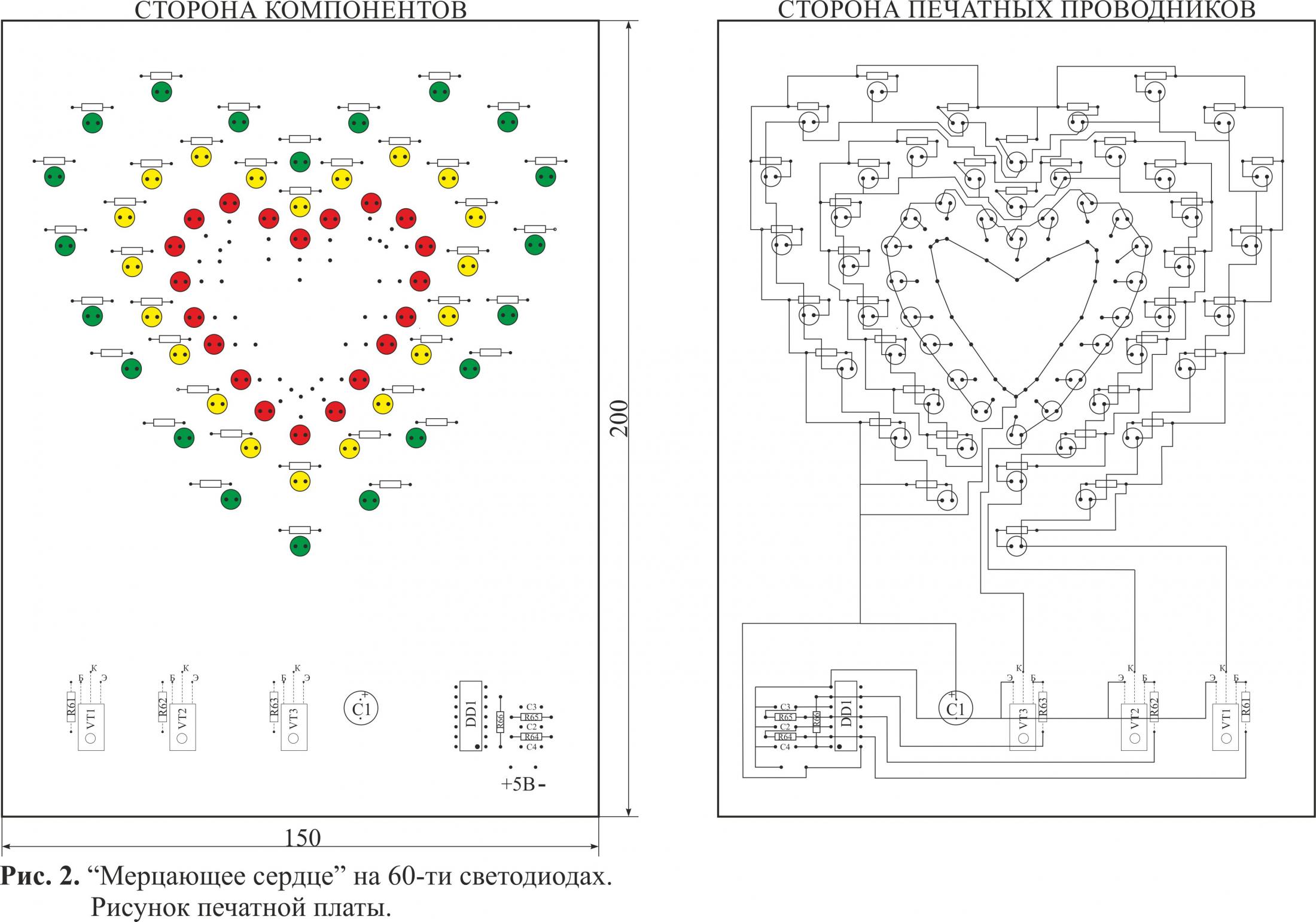

Автомат працює від джерела напругою 5В і навантажувальною здатністю не менше 500 мА. В авторському варіанті для цих цілей використовується стара телефонна зарядка, доповнена п’ятивольтовим стабілізатором типу КР142ЕН5А на виході (на схемі не показаний). Пристрій виконано на друкованій платі з одностороннього фольгованого склотекстоліту розмірами 150x200 мм і товщиною 1 мм (рис. 2).

Зібране безпомилково, пристрій не вимагає налаштування і працює одразу при включенні. За бажанням можна змінити швидкість перемикання світлодіодів підбором відповідних резисторів (R64…R66) або конденсаторів (C2…C4). Для збереження симетричності перемикання світлодіодів відповідні резистори і конденсатори повинні бути однакових номіналів.
