Електронна валентинка

Звичайно ж, найкращий подарунок - це подарунок, зроблений своїми руками. Ось приклад простого пристрою, яке зможе повторити навіть початківець електронщик. Пристрій являє собою два по черзі перемикаючих світлодіодних контуру, розташованих у формі серця. Зібране пристрій не потребує наладки і корпусу і відмінно підходить як подарунок на 14 лютого або 8 березня.

Не буду приховувати, дана схема була взята з інтернету і доопрацьована

ПРИНЦИП РОБОТИ

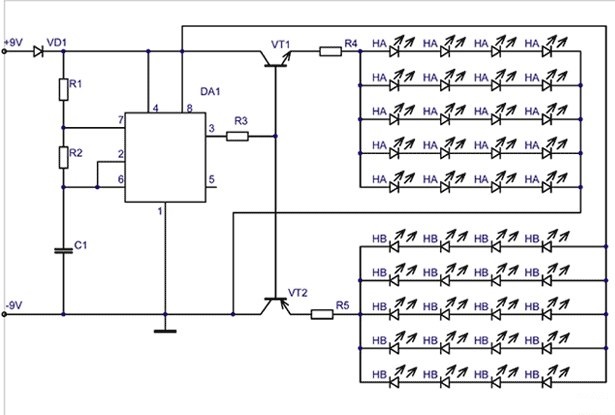

Принцип роботи досить простий. Перемикання світлодіодів управляється генератором, виконаним на таймері NE555. Частота генератора задається резисторами R1, R2 і конденсатором C1. Транзисторні ключі VT1 і VT2 комутують світлодіодні контуру, що складаються з 5 паралельних смужок з 4 послідовно зібраних світлодіодів. VD1 захищає пристрій від виходу з ладу при неправильному підключенні джерела живлення.

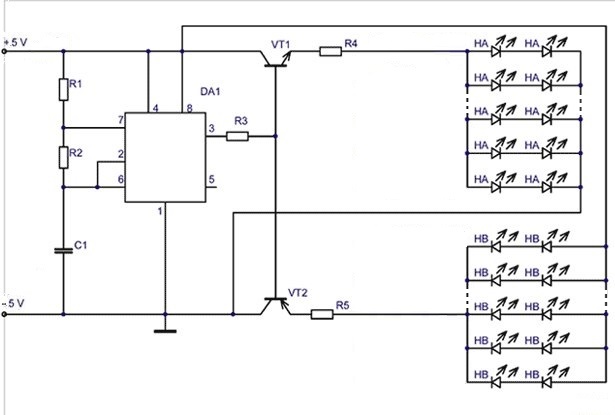

Ну а тепер про доопрацювання пристрою. Спочатку пристрій розраховане на напругу 9 вольт, яке отримує від батарейки типу «КРОНА». Дане рішення одразу ж позбавляє пристрій елегантності, так як батарейку треба ховати або в корпус, або намагатися закріпити прямо на платі. Також зовнішній контур не загоряється в повну яскравість, і це досить помітно. Але ця проблема вирішувалася підняттям напруги до 12 вольт, що в принципі ще більше ускладнювало ситуацію. Тому я вирішив переробити схему під 5 вольт і замінити батарейку простим роз'ємом micro USB, що дозволяє підключати таку «валентинку» практично де завгодно: через USB комп'ютера, зарядного пристрою або Power bank–а. Також при досить акуратному монтажі і пайці можна виключити наявність корпусу, а просто покрити зворотну сторону плати лаком. Також схема не потребує VD1, і світіння контурів стає рівномірним.

ЗБІРКА

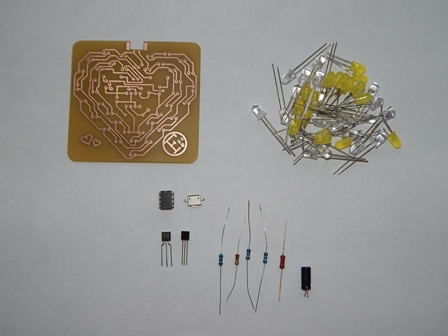

Для зборки нам знадобиться

Світлодіоди - 40 шт (на ваш смак і колір)   Мікросхема - (таймер) NE555 (КР1006ВИ1Б)
R1 - 20Ком 0,25Вт
R2 - 10Ком 0,25Вт
R3 - 1Ком 0,25Вт
R5, R4 - 24Ом 0,25Вт
С1 - 22МкФ 16В
VT1 - BC547
VT2 - BC557    Роз'єм  micro USB

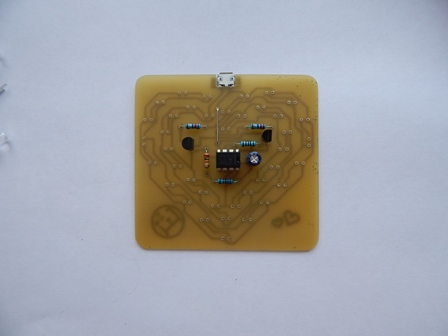

Не буду розповідати про те, як виготовляється друкована плата, так як цей процес досить добре всім відомий, розповім лише про нюанси при монтажі елементів. Перш за все, роз'єм, спочатку роз'єм має загнуті кінці для впайки його в плату, але в умовах даної плати їх необхідно вирівняти.

Після установки основних елементів бажано впаяти по 2 світлодіоди кожного контуру і перевірити працездатність генератора, при правильному збиранні схема повинна працювати одразу.

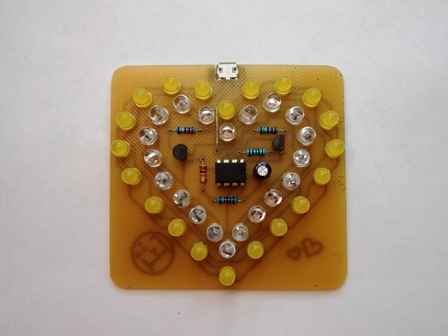

В результаті повинна вийти ось така електронна «валентинка».
