Брелок у формі серця в техностилі

Пропоную в цій статті опис виготовлення оригінального подарунка для дівчини. Ваша друга половинка повинна оцінити такий подарунок, зроблений своїми руками. Пропонований мною конструктив не є обов'язковим, плату можна встановити, наприклад, у м'яку іграшку. Але я, власне, розповім, як це зробив сам.

Дизайн і конструктив

Зовнішній стиль обрано технічним, корпус складається з 2-х пластин, вирізаних фрезером з друкованих плат. Пристрій імітує скорочення серця за допомогою вібромотора від мобільного телефона та світлодіода.

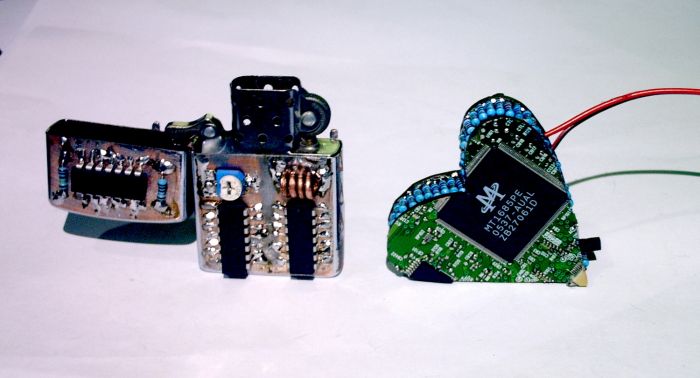

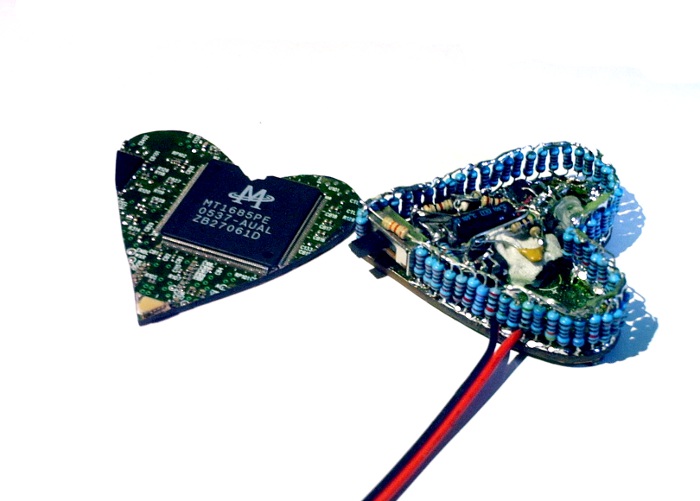

На фото поряд із запальничкою Зіппо для масштабу. Пластини з'єднані резисторами, які утворюють бічну сторону. Ушло не багато, не мало, а цілих 75 резисторів, які були напаяні на нижню плату, попередньо залудивши полігони по краях.

Нижче відео роботи. Прошу не звертати увагу на звук, адже так записує камера, а насправді він не такий дрижачий.

Схема та її робота

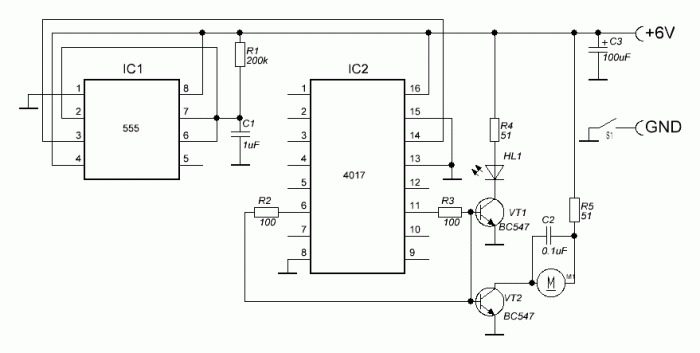

На IC1 типу NE555 зібрано генератор, розрахований на частоту близько 8 герц. Тут С1 і R1 складають часозадаючу цепочку генератора. Далі з виходу генератора імпульси надходять на лічильник дільник на 10, IC2 типу CD4017. Тут використані 7 і 9 виходи лічильника, тобто використовується 2 такти, через один. Ці 2 такти з 6 і 11 виводів надходять на бази транзисторів VT1 і VT2, які включені в ключовому режимі. Перший транзистор комутує світлодіод HL1 із його обмежувальним резистором R4, другий управляє вібромотором, також включеним через обмежувальний резистор R5, і забезпечений конденсатором С2 для придушення перешкод. Конденсатор С3 шунтує всю схему за живленням.

Друкована плата та живлення

У своєму випадку я збирав схему навісним монтажем, оскільки сказався малий обсяг корпусу. Але для інших застосувань до статті додається файл друкованої плати. Плата має розміри всього 45х30мм.

Живлення схеми - 5-6В. Можна використовувати 2 батареї типорозміру CR1620 або літійовий акумулятор з бустером.

Налаштування

Правильно зібране пристрій працює відразу. Частоту змінити за бажанням можна змінюючи номінал резистора R1. Чим менше опір, тим більша частота.
