Блок керування 4-ма гірляндами (заміна китайського блоку)

Усім хороші китайські гірлянди, але приходить час — і виходить з ладу блок управління (ага, той, що з «ефектами»), і все, для споживача гірлянда «померла»…

В переддень Нового року була «на швидку руку» вигадана схема, яку, звичайно, «не втиснеш» в оригінальний корпус китайського блоку, але, наприклад, у мильницю цілком можна!

А кількість ефектів — так кому воно цікаво? Цілком достатньо біжучого вогню (по черзі в різні сторони) та плавного запалювання-гасіння!

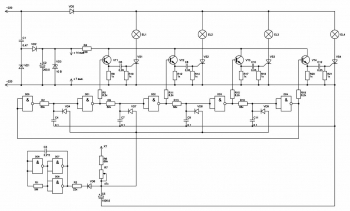

Схема, в загальному, не нова, побудована на фазовому керуванні тиристорами та «бієнні» частоти внутрішнього генератора з частотою мережі.

Використано два корпуса мікросхеми К561ЛА7 (можна замінити на будь-яку КМОП-серію і майже на будь-яку мікросхему з інвертором: ЛЕ1, ЛН1 і т. п., правда, в останній всього 6 елементів, так що доведеться трохи «ужатися» і викинути два елементи з нижнього генератора).

Тиристори використано КН202Н (можна, в принципі, з будь-якою буквою) в «плоскому» корпусі (для компактності).

Транзистори (майже) будь-які, хоч 315-і.

Гірлянда живиться одним півперіодом мережевого напруги, з'ясувалося, що китайські гірлянди з лампочок цілком добре світять при цьому, не кажучи вже про світлодіоди.

Ефект хороший тим, що досягається плавне запалювання при різкому гасінні або навпаки, що йде «на користь» світлодіодам, вони «на око» «занадто різкі», на відміну від лампочок, які все ж з затримкою запалюються і гаснуть.

Не забудьте паралельно виводам живлення мікросхем (кожної) підключити керамічний конденсатор 0,1 мкФ як можна ближче до виводів.

Більшість деталей не критичні і їх номінали можуть бути змінені в широких межах.

Критичні лише часозадаючі конденсатори і резистори R2-C4 та їх «брати» в інших елементах.

Резистором R7 підбирається «середня точка» ефекту, щоб вогні не «втікали» далеко в одну сторону, а в іншу зовсім мало.

C5 визначає «глибину» «ушкодження гірлянди в мельтешіння».

Якщо хтось вирішить поставити місток, то не забудьте перестроїти частоту на 100 Гц (зменшивши або часозадаючі резистори, або конденсатори в 2 рази).
