Біжучий світлодіодний вогонь (остання версія)
Ми підійшли до заключної частини оповідання про схеми бігучих вогнів на різноманітних мікросхемах. Звісно, на цьому подібні схеми не закінчуються - про них можна говорити практично безкінечно, вигадуючи різноманітні схемні рішення, але, принаймні, з мене досить - далі вже самі.
В цій частині розглядаємо дві схеми.

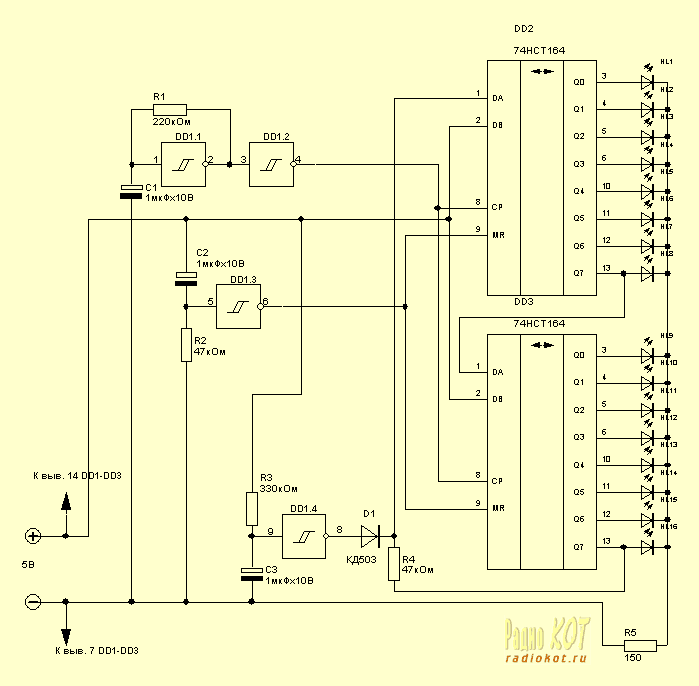

Схема перша - розширювальний світлодіодний вогонь.
Дивимось на схему.
Все це щастя побудовано на трьох ІС:
DD1 - тригери Шмідта, і DD2, DD3 - 8-бітні зсувні регістри.
Задаючий генератор виконано на елементах тригера Шмідта DD1.1 і DD1.2. Частота імпульсів обчислюється за формулою f=1/RC. Триггер DD1.3 використовується для формування імпульсу скидання при включенні живлення, а DD1.4 для запуску першого зсувного регістра - таким чином вогник починає бігти з першого світлодіода, а не, наприклад, з десятого. Як вже говорилось вище - схема є розширювальною - тобто, шляхом підключення додаткових зсувних регістрів, можна збільшувати кількість світлодіодів поки що-небудь десь не злипнеться.
Робиться це примітивним способом: 2, 8, 9 виводи з’єднуються між собою, а вивід 1 кожної наступної мікросхеми з’єднується з виводом 13 попередньої. Ну і, звісно, резистор R4 перепідключається до 13 ноги останньої мікросхеми. А щоб вам було зручніше закуповувати деталі в магазині, наведу маленьку таблицю з номіналами елементів, які знадобляться при зборці цієї схеми (в дужках наведені вітчизняні аналоги мікросхем):
C1 | 1мкФх10В |
C2 | 1мкФх10В |
C3 | 1мкФх10В |
D1 | КД503 |
DD1 | 74HC14 (К561ТЛ1) |
DD2 | 74HCT164 (КР5564ИР8) |
DD3 | 74HCT164 (КР5564ИР8) |
R5 | 150 |
R1 | 220кОм |
R2 | 47кОм |
R3 | 330кОм |
R4 | 47кОм |
HL1-HL16 | Будь-які з током споживання не більше 10 мА, наприклад АЛ307 |
Таким чином. Закінчили вправу. Переходимо до схеми номер два.

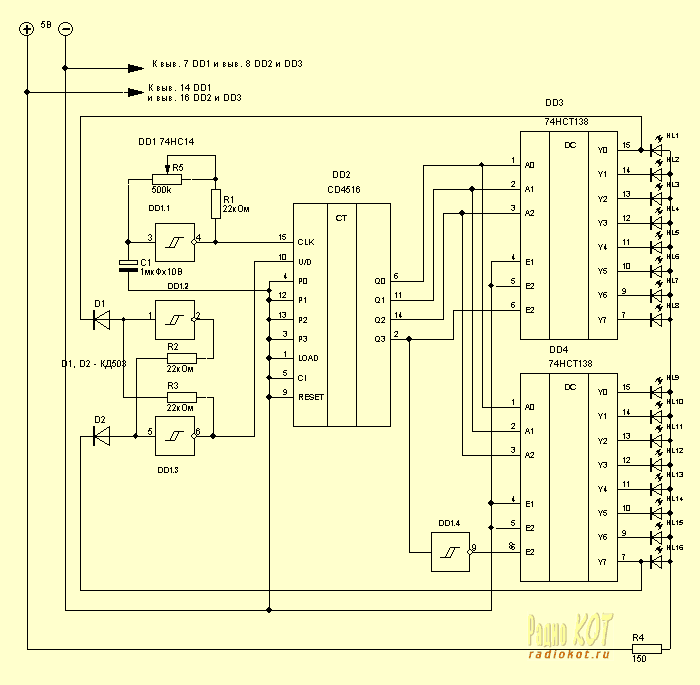

Схема номер два
Ця схема відрізняється від усіх попередніх тим, що вогник тут біжить в дві сторони - спочатку від HL1 до HL16, а потім назад. Причому, частоту цієї біганини можна регулювати резистором R6. Едакий Night Rider (пам’ятаєте, такий давній серіал був?) ефект.
На елементі DD1.1 виконано задаючий генератор. Він періодично пінгує лічильник на DD2, а той в свою чергу задає роботу дешифраторам DD3 і DD4, які і підпалюють світлодіоди. А що за звірюка намальована на DD1.2 і DD1.3? А це всього лише моностабільний триггер, який говорить лічильнику, в якому напрямку йому рахувати - збільшувати значення на виході чи зменшувати.
Тобто спочатку лічильник рахує в сторону збільшення, однак, коли загоряється останній світлодіод і з виходу DD4 сигнал високого рівня подається на триггер, він перемикається і лічильник починає зменшувати значення на виході.
Ну і на завершення, таблиця зі списком необхідних деталей:
C1 | 1мкФх10В |
D1 | КД503 |
D2 | КД503 |
DD1 | 74HC14 |
DD2 | CD4516 |
DD3 | 74HCT138 |
DD4 | 74HCT138 |
R1 | 22кОм |
R5 | 500к (змінний) |
R2 | 22кОм |
R3 | 22кОм |
R4 | 150 |
HL1-HL16 | Будь-які з током споживання не більше 10 мА, наприклад АЛ307 |
Джерело: www.radiokot.ru
