Біжучі вогні на мікросхемі SN74LS04
Одно из простых устройств, которое не сложно изготовить на данной микросхеме в любительских условиях, бегущие огни. Это один из вариантов светодиодных автоматических устройств, широко применяемых в различных декоративных конструкциях. Последовательное чередование вспыхивающих друг за другом ярких светодиодов создает впечатляющий эффект зрительного восприятия.

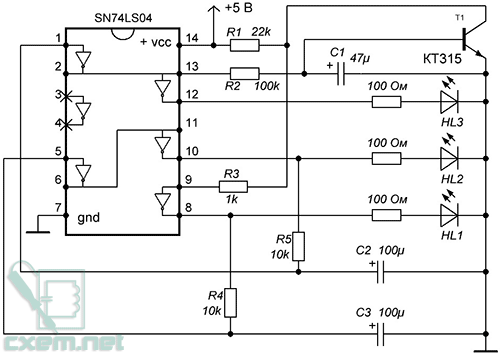

Схема бегущих огней:

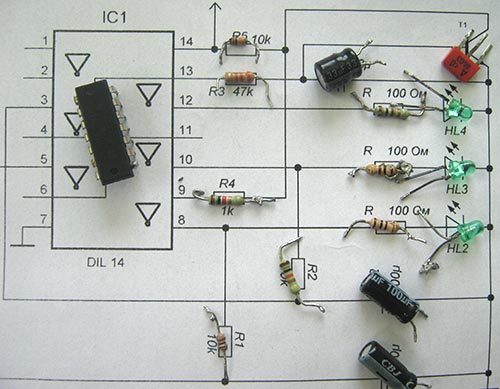

Микросхема К555ЛН1 (импортный аналог SN74LS04) состоит из шести логических элементов НЕ (инверторов) в одном корпусе. При подаче на вход инвертора сигнала, на выходе сигнал отсутствует, и наоборот, на входе нет сигнала - на выходе есть. На основе этого было спроектировано устройство бегущих огней в программе симулятор электрических схем NI Multisim, а также EveryCircuit на ОС Android.
Немного о принципе работы. R1 через R3 и инвертор удерживает светодиод HL1 в выключенном состоянии, HL2, HL3 также отключены. Поэтому с 13 вывода микросхемы через R2 открывается транзистор, который запускает последовательное включение светодиодов. При вспыхивании HL2 транзистор постепенно закроется, светодиоды гаснут, процесс повторяется.
Выводы микросхемы необходимо соединить 2-13, 6-11. Максимальный ток через светодиоды не должен превышать 8 мА, поэтому не стоит использовать с большим током потребления. Транзистор любой универсальный. Питание 3,5 – 5 вольт.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание |
---|---|---|---|---|
ИС буфера, драйвера |
SN74LS04
|
1 | ||
Т1 | Биполярный транзистор |
КТ315Б
|
1 | |
С1 | Электролитический конденсатор | 47 мкФ | 1 | |
С2, С3 | Электролитический конденсатор | 100 мкФ | 2 | |
R1 | Резистор |
22 кОм
|
1 | |
R2 | Резистор |
100 кОм
|
1 | |
R3 | Резистор |
1 кОм
|
1 | |
R4, R5 | Резистор |
10 кОм
|
2 | |
Резистор |
100 Ом
|
3 | ||
HL1-HL3 | Светодиод | 3 | ||
Батарея питания | 5 В | 1 |
