Трьохканальне ЦМУ з можливістю нарощування кількості ламп в кожній гірлянді

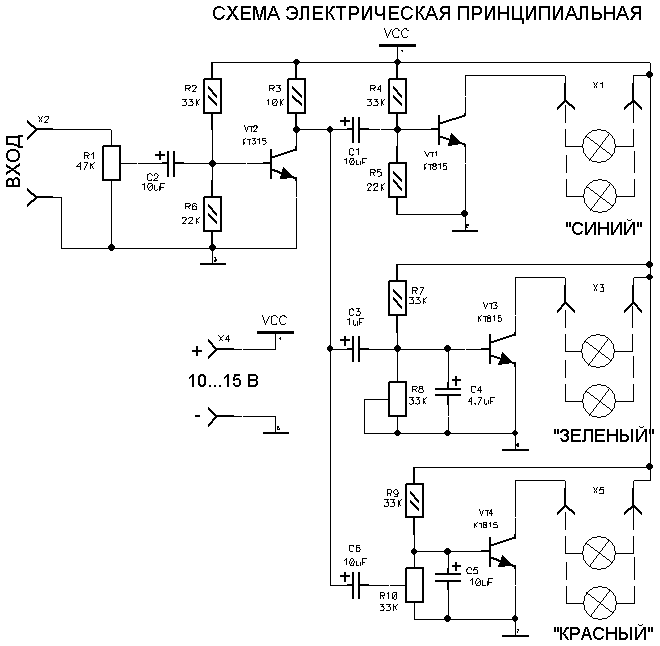

Трехканальне кольорове музичне пристрій з можливістю нарощування кількості ламп в кожній гірлянді. Uпит.= 10...15В.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | |
|---|---|---|---|---|---|
| VT1, VT3, VT4 | Біполярний транзистор |
КТ815А
|
3 | З будь-яким буквеним індексом | |
| VT2 | Біполярний транзистор |
КТ315А
|
1 | З будь-яким буквеним індексом | |
| С1, С2, С5, С6 | Електролітичний конденсатор | 10 мкФ | 4 | ||
| С3 | Електролітичний конденсатор | 1 мкФ | 1 | ||
| С4 | Електролітичний конденсатор | 4.7 мкФ | 1 | ||
| R1 | Змінний резистор | 47 кОм | 1 | ||
| R2, R4, R7, R9 | Резистор |
33 кОм
|
4 | ||
| R3 | Резистор |
10 кОм
|
1 | ||
| R5, R6 | Резистор |
22 кОм
|
2 | ||
| R8, R10 | Налаштувальний резистор | 33 кОм | 2 | ||
| Х1-Х5 | Роз'єм | 5 | |||
