Проста кольоромузична приставка на тиристорах

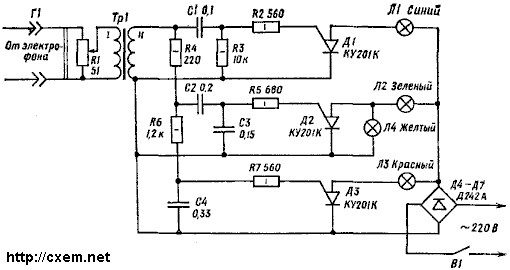

На рис.1 наведена принципова схема простої кольоромузичної приставки на трінисторах Д1—Д3. Вона містить три кольорових і один фоновий канал. Живлення приставки здійснюється від мережі змінного струму напругою 220 В за допомогою випрямляча, змонтованого на діодах Д4—Д7 по містковій схемі. Мінус провід випрямляча підключений до катодів усіх трінисторів, а плюсовий — через лампи розжарювання Л1, Л2, Л3 підключений до анодів трінисторів. Загальна потужність ламп, підключених до кожного каналу, не повинна перевищувати 300 Вт. Лампа фонового підсвічування Л4 підключена паралельно трінистору Д2.

З виходу УНЧ приймального пристрою (радіоли, електрофона) — звукової котушки динамічної головки — сигнал НЧ надходить на роз’єм Гн1 і змінний резистор R1. З рухомого контакту цього резистора напруга НЧ подається на обмотку I трансформатора Тр1. Вторинна обмотка II цього трансформатора підключена до входу фільтрів усіх трьох каналів. Змінний резистор R1 служить для корекції рівня сигналу на вході фільтрів. Необхідність цього резистора викликана тим, що при великому сигналі лампи Л1—Л3 вмикаються та вимикаються одночасно, у такт із зміною гучності. При цьому зміна тональності не впливає на роботу ламп. Тут проявляється недосконалість роздільних фільтрів. Частково боротися з цим недоліком можна за допомогою резистора R1, що дозволяє забезпечити більш чітке вмикання та вимикання ламп окремих каналів.

Підвищуючий трансформатор Тр1 забезпечує надійність відкриття трінисторів Д1—Д3. Зазвичай для цього вхідна напруга на вторинній обмотці трансформатора, тобто на вході фільтрів, має бути близько 2—3 В. Водночас напруга на звуковій котушці приймача може бути нижчою за це значення. Крім того, трансформатор розв'язує мережу змінного струму від приймача, з яким працює ЦМП, що необхідно для дотримання техніки безпеки.

Фільтр С1R3 пропускає вищі частоти, ослаблюючи нижчі та середні. Лампа каналу вищих частот (Л1) пофарбована в синій колір. Фільтр R4С2С3 пропускає середні частоти, ослаблюючи нижчі та вищі. І нарешті, фільтр R4R6С4 пропускає нижні частоти, ослаблюючи верхні та середні. У каналах середніх і нижніх частот лампи Л2, Л3 пофарбовані в зелений і червоний кольори відповідно.

Приставка працює наступним чином. При відсутності сигналу всі трінистори закриті, і освітлювальні лампи Л1, Л3 у каналах верхніх і нижніх частот не світяться. У каналі середніх частот лампи Л2, Л4 будуть світитися в полнакала (все напруга з виходу випрямляча ділиться порівну між лампами зеленого та жовтого кольорів). Коли на виході фільтра цього каналу з’явиться сигнал НЧ і його значення буде достатнім для відкриття трінистора Д2, лампа фону Л4 погасне (вона виявиться закороченою відкритим трінистором), а лампа Л2 засвітиться з повним накалом. Відповідно лампи Л1 і Л3 будуть світитися тільки тоді, коли напруги на виході фільтрів каналів верхніх і нижніх частот стануть достатніми для відкриття трінисторів Д1 і Д3.

Слід нагадати, що трінистор відкривається тільки позитивною півхвилею низькочастотного сигналу і закривається кожен півперіод змінного напруги мережі.

При виготовленні приставки в ній можна використовувати постійні резистори МЛТ-1 або МЛТ-0,5, змінний резистор R1—проволочний, будь-якого типу; постійні конденсатори МБМ або інші на робочу напругу не нижче 400 В. Трансформатор Тр1 виконаний на сердечнику Ш 12Х12. Первинна обмотка I містить 210 витків проводу ПЕл-1 0,2, обмотка II—3200 витків ПЕл-1 0,09.

Трінистор КУ201К можна замінити на 2У201К, 2У201Л, КУ201Л, 2У201Ж та подібні. У випрямлячі можуть працювати діоди (Д4— Д7) Д243А, Д245А, Д246А, які без додаткових теплоотводів здатні забезпечити струм в навантаженні близько 5 А.

Конструктивне оформлення приставки може бути найрізноманітнішим. Однак загальні вимоги зводяться до дотримання техніки безпеки. Обов'язково має бути забезпечена надійна ізоляція монтажної плати з діодами та трінисторами. Останні слід встановити під гайку на додатковий теплоотвод, в якості якого можна використовувати смужки латуні або дюралюмінію товщиною 3—4 мм і розмірами 50 Х 150 мм. Монтаж теплоотводів з трінисторами та інших деталей проводиться на платі з гетинакса або текстоліту товщиною 3—4 мм. Якщо приставка зібрана з заздалегідь перевірених і справних деталей і виконано правильно монтаж, вона відразу починає працювати. Встановивши ручку змінного резистора R1 в крайне нижнє по схемі положення, підключають мережеве напруження 220 В і на вхід приставки з виходу приймача, електрофона або магнітофона подають якусь музичну програму. Потім, поступово збільшуючи резистором R1 напругу на вході низькочастотних фільтрів, досягають стійкої роботи приставки та найкращого поєднання кольорів на екрані. Екрани можуть бути будь-якої конструкції. Деякі радіолюбителі оформляють екрани у вигляді декоративних настільних світильників або прожекторів, встановлених в різних кутах кімнати, і світло від них направляють у середину стелі.

"300 практичних порад", М.,1986р.
