Конструктор - RGB серце

Сьогодні у нас огляд конструктора "DIY Full-color RGB Heart-shaped LED Flashing Kit Electronic Kit", тобто світлодіодне RGB-серце. Конструктор був замовлений на Banggood і коштує на момент написання статті 19,62$ (1184 грн). Виріб може працювати в трьох режимах, один з яких - світломузичний, при цьому на світлодіодній матриці (майже матриці), виконаній у формі сердечка, створюються красиві світлові ефекти.

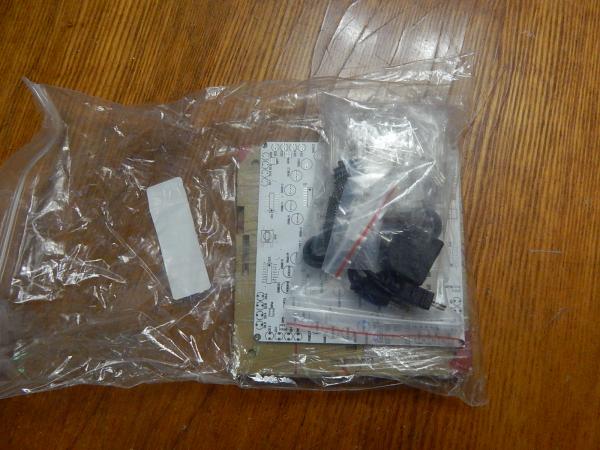

Посилочка прийшла ось так упакована в м’який матеріал (усе це, звісно, лежало в поштовому пакеті).

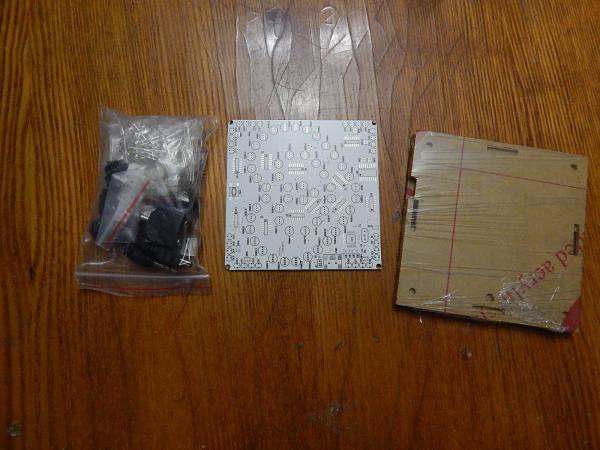

Ось те, що було завернуто в м’який матеріал.

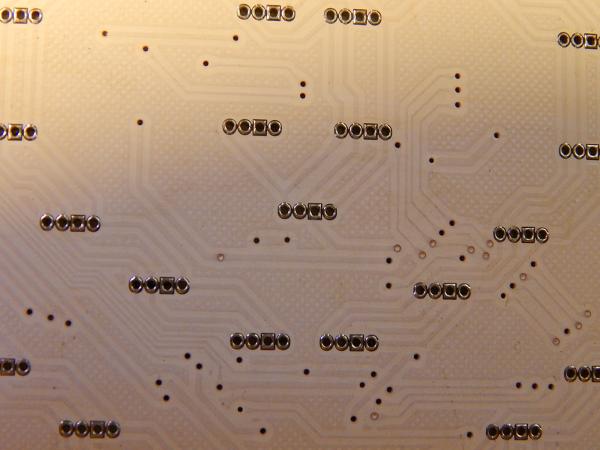

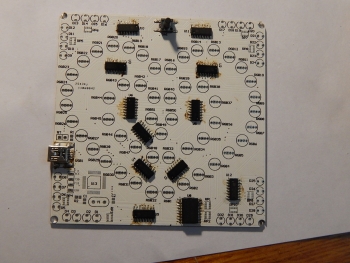

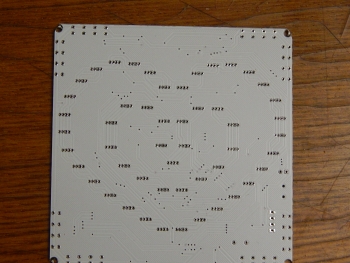

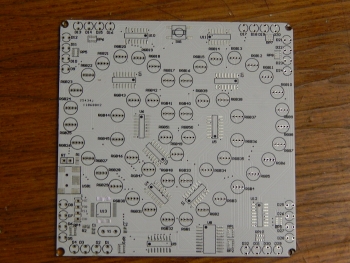

Друкована плата крупним планом

Висновки по друкованій платі: провідниковий малюнок і лудіння в порядку, маска виглядає нормально, з кріпильними отворами при конструюванні допущена помилка, і вони виконані занадто близько до краю плати, через що кути зламалися, незважаючи на якісну упаковку.

Тут, я думаю, всі вже помітили, що з пайкою доведеться повозитися; в схемі є велика кількість світлодіодів, а також є елементи, призначені для поверхневого монтажу. Для SMD, по-хорошому, потрібно застосовувати спеціальне паяльне обладнання, але, я думаю, я зможу провести монтаж 25 Вт радянським паяльником, щоб читачі, серед яких є початківці радіолюбителі, не вважали цей конструктор занадто складним. Що з цього вийде, побачимо в кінці статті.

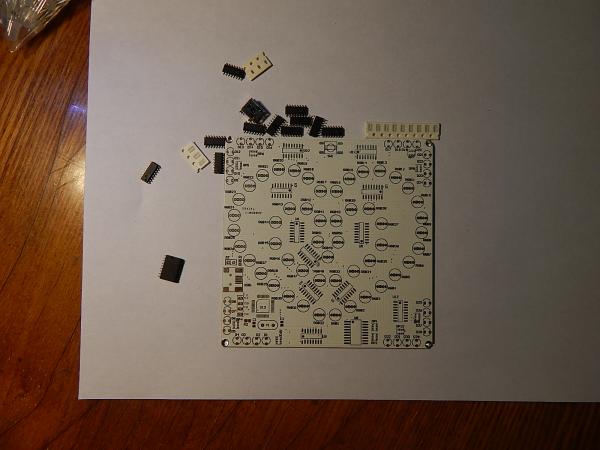

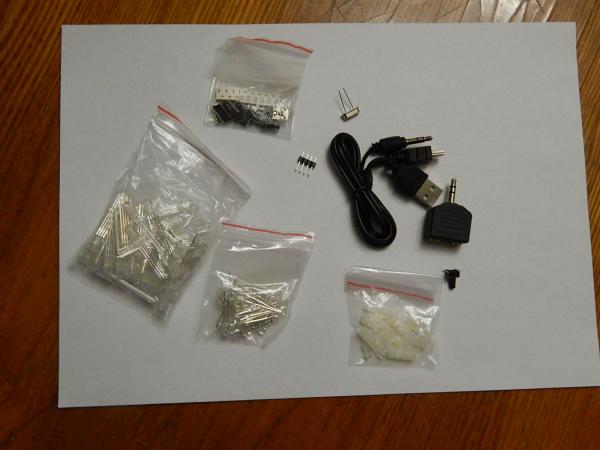

Дивимося далі на комплектування.

Забігаючи вперед, роз’єми міні-джек погані, нормально в гнізда не входять і бовтаються.

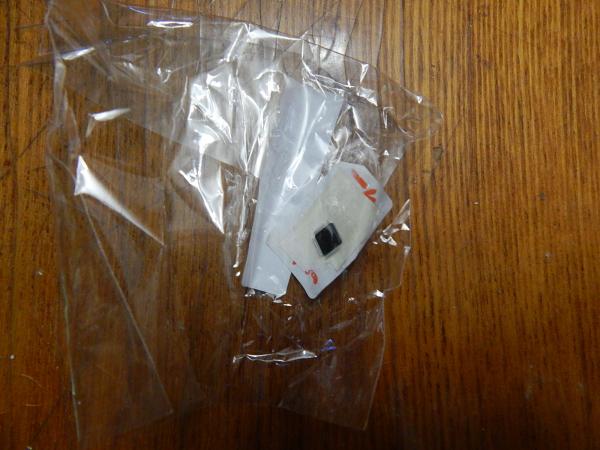

Уважні читачі, звичайно, помітили, що на платі є місце під мікроконтролер у корпусі LQFP48, але такої мікросхеми в комплекті не прийшло. Про це було повідомлено продавцеві, і він окремо вислав відсутній компонент. Мікроконтролер прийде трохи пізніше, також добре упакований. Я спочатку навіть подумав, що прийшла порожня посилка, настільки багато цього м’якого матеріалу, що компонент у ньому просто потонув.

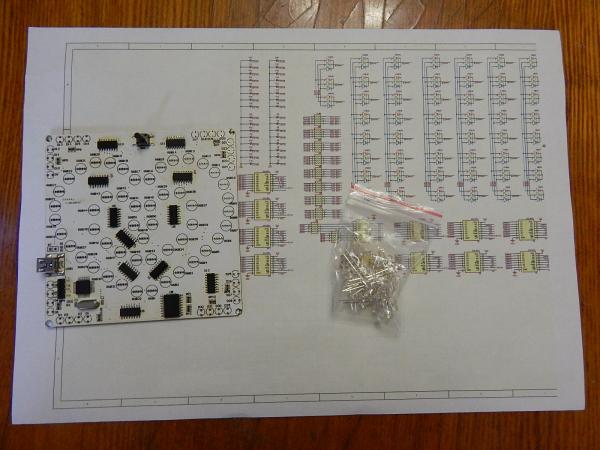

В загальному, я почав збірку виробу. У комплекті не постачалася принципова схема, але на сторінці з товаром є посилання на pdf, який я прикріплю внизу. У цьому документі є принципова електрична схема і список деталей. У схемі є невеликі відмінності в нумерації деталей у порівнянні з реальною платою. Резистори, до речі, є опціональними. і їх відсутність не заважає роботі схеми. Для пайки я буду використовувати ручний паяльник 25 Вт, припій ПОС-60 і каніфоль.

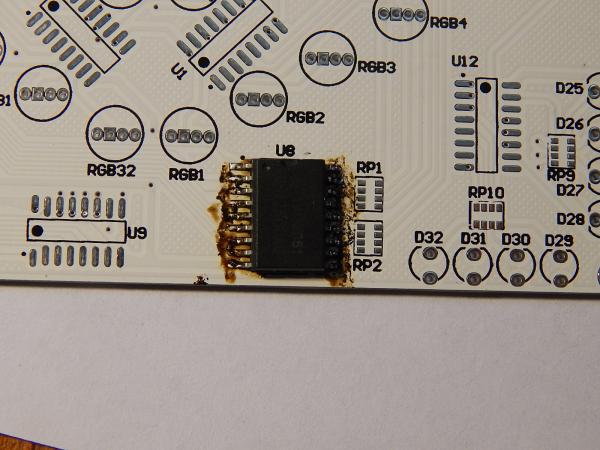

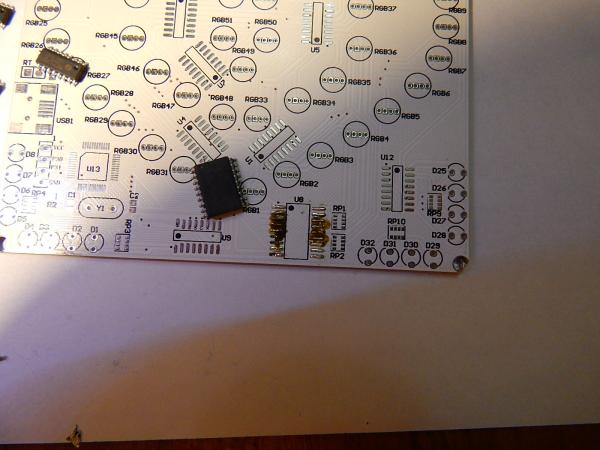

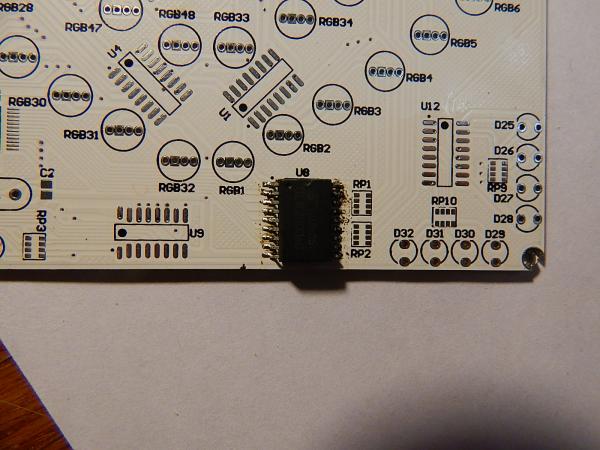

Першим напаю мікросхему U8, це транзисторна збірка ULN2803. Залудив місце пайки (так, каніфоль залишає бруд, яку потім легко змити сумішшю спирту та бензину)

Результат на картинці нижче. Особливих труднощів немає.

Трохи протер спиртобензином.

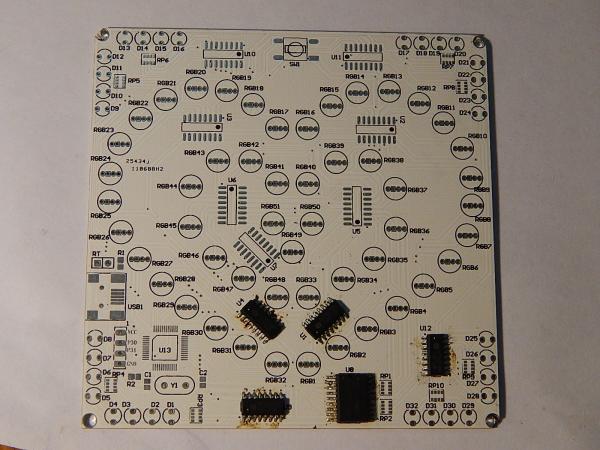

Починаю впаювати мікросхеми 74HC595, це зсувні регістри. Не особливо складніше.

Усі регістри впаяв. Якщо якась ніжка не пропаялася, це буде відразу помітно при вмиканні по негорючому каналу в світлодіоді, тоді її буде легко знайти і пропаяти.

Впаяв роз’єм і кнопку. Ці деталі треба паяти швидко і акуратно, щоб не перегріти пластикові корпуси. Кнопка перемикає режими, яких всього три. Зверніть увагу на пайку роз’єму (спеціально для цього фото у великому розширенні).

Між двома нижніми виводами як би коротке замикання через припій. Насправді, під краплею припою проходить доріжка, з неї злізла маска і на мідь сів припій. Це друга помилка конструювання - доріжки між виводами так не кладуть. І так, маска не найкращої якості.

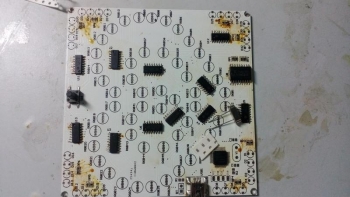

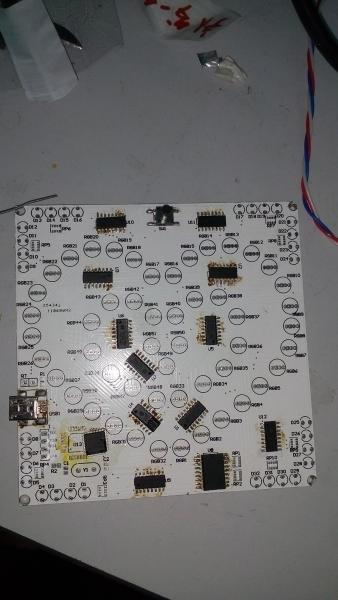

Тепер пора переходити до пайки мікроконтролера. Виходячи з того, що маска погана, я все ж вирішив не ризикувати і припаяти на паяльній станції на роботі. Кілька фоток не дуже по якості, так як фоткав на телефон. Заодно посажу резисторні збірки. Режим пайки - Паяльник 300 градусів, фен 350. Припій ПОС-60, флюс СКФ.

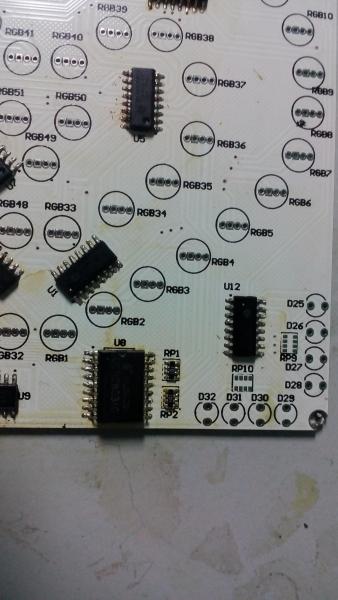

RP1..RP2 100 Ом, маркування 101, решта збірки 1 кОм, маркування 102.

Заодно конденсатори кварца і сам кварц.

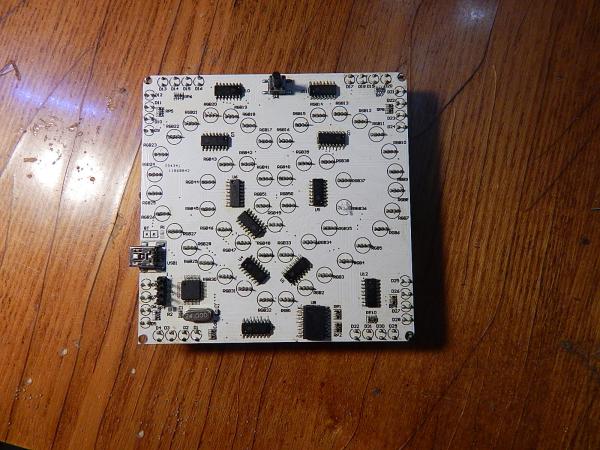

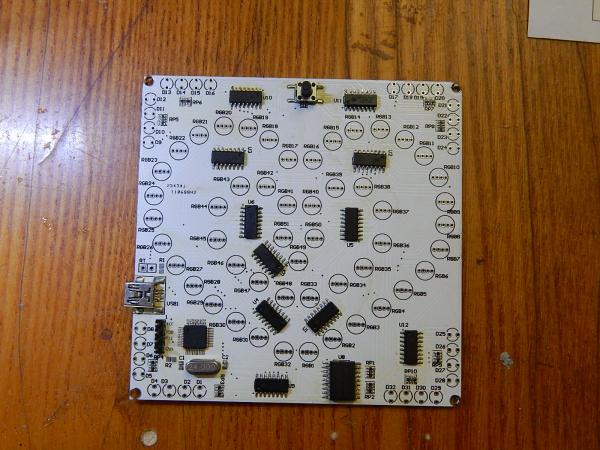

А так, ще впаяв PLS-4 гребінку. Всього після промивки маємо.

Трохи потемніла маска від температури, непомітно, якщо не всматриваться. Ще місцями маска зірвалася.

Тепер залишилися світлодіоди. Куча світлодіодів. Світлодіоди треба паяти з зворотного боку, яка без маркування. На посадковому місці один вивід квадратний, він для самого довгого виводу світлодіода.

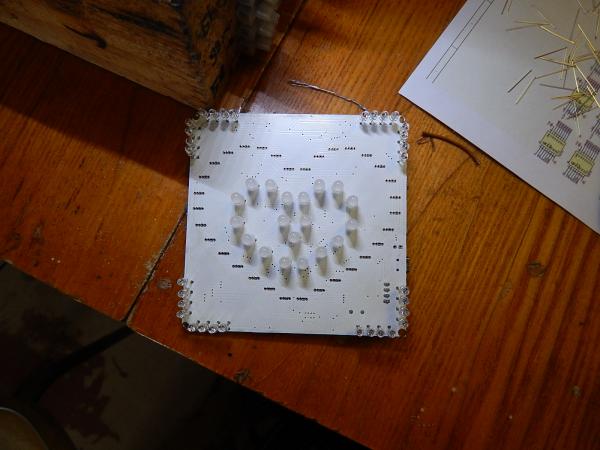

Для розминки 32 синіх 3 мм світлодіоди по кутах плати.

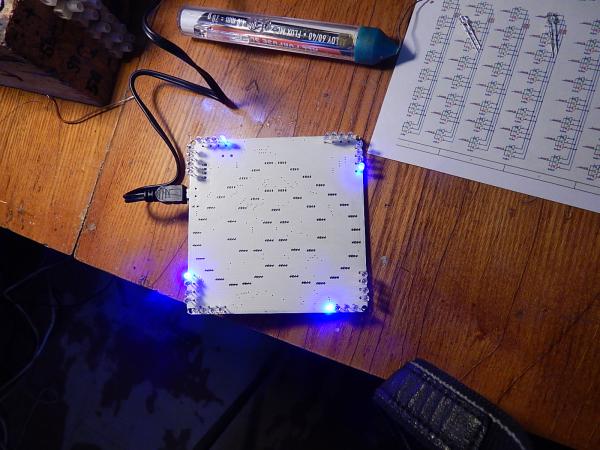

Впаяв і вирішив відразу перевірити. Усе працювало.

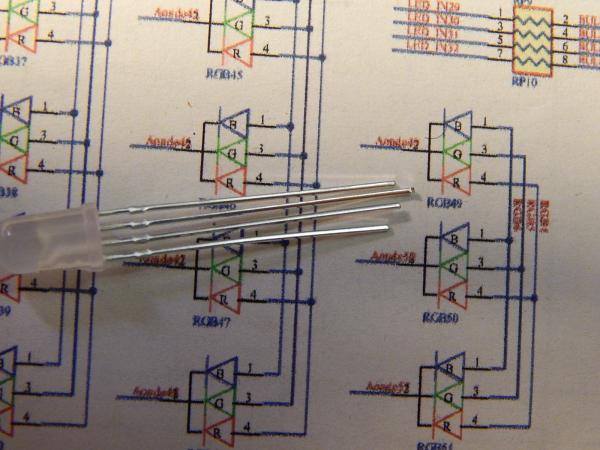

Настала пора впаяти кольорові світлодіоди. Квадратний пятачок для довгого виводу.

Внутрішнє сердечко.

І зовнішнє.

Здається, робота по пайці закінчена.

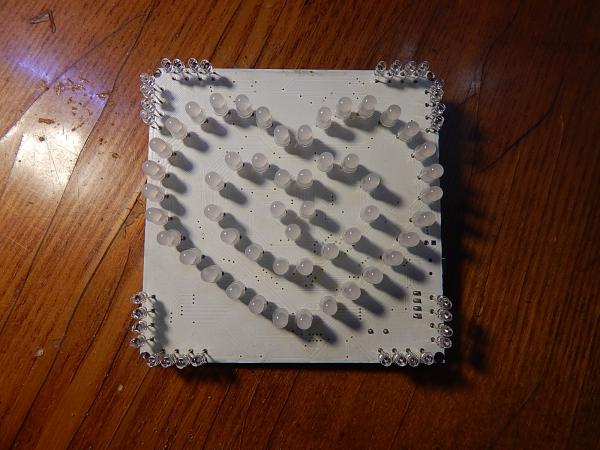

Ітоговий вигляд.

\

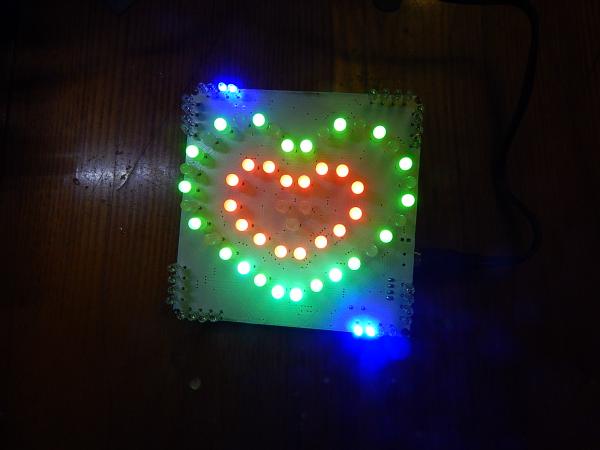

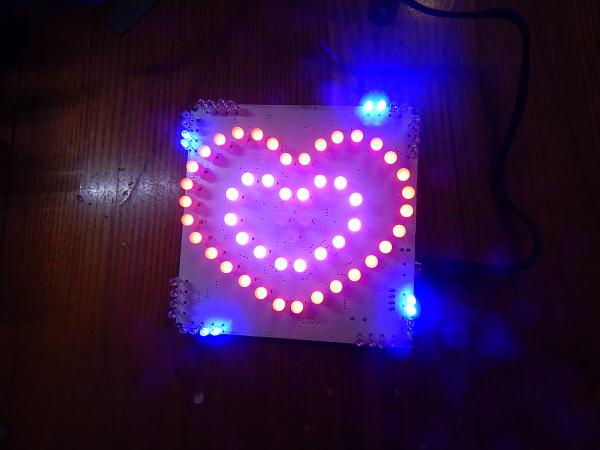

Перевіряємо працездатність.

Виглядає класно.

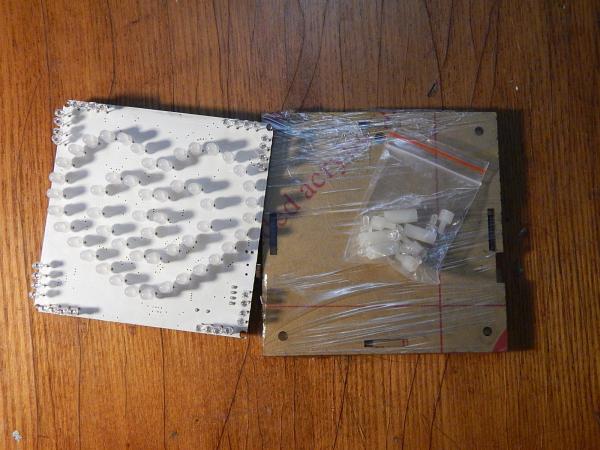

Збираємо корпус.

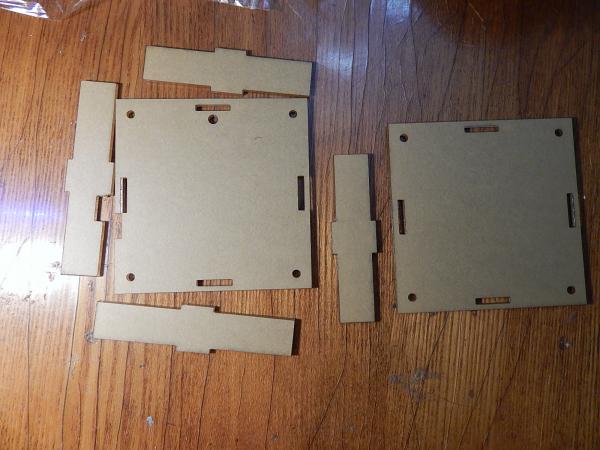

Ось такі деталі, з них треба зняти папір.

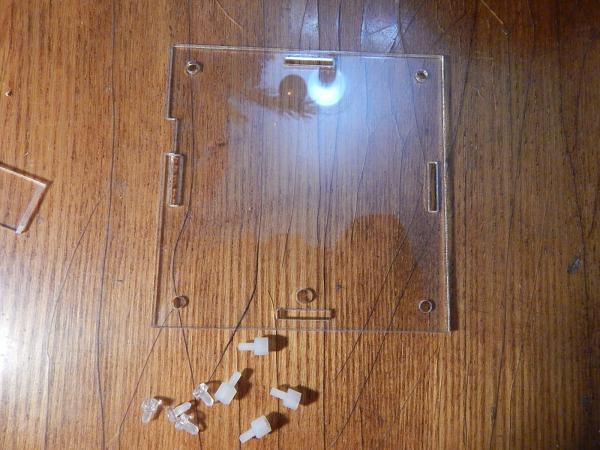

Це нижня частина корпусу, у 4 кутах встановлюємо стійки на гвинтики.

Ставимо плату на стійки, орієнтуючи її так, щоб роз’єм і кнопка стали в отвори в деталях корпусу.

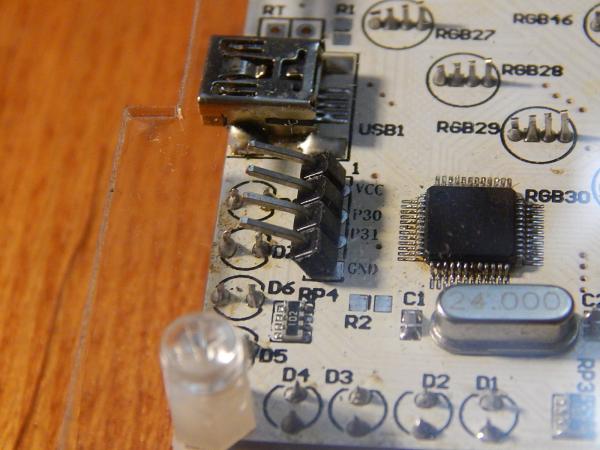

Виник нюанс - PLS гребінка занадто висока, я її загнув, інакше вона не вміщалася.

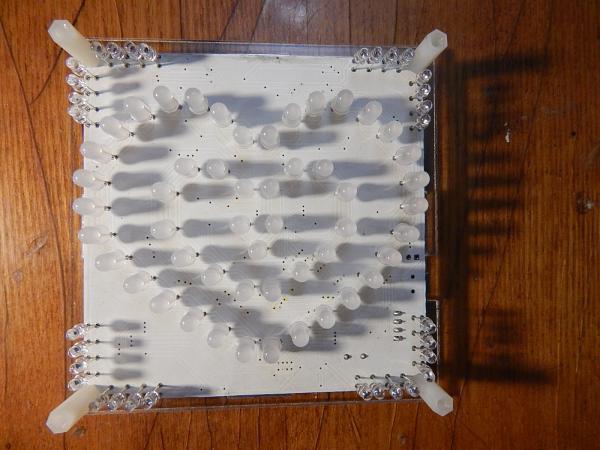

Плату зверху притягуємо довгими стійками.

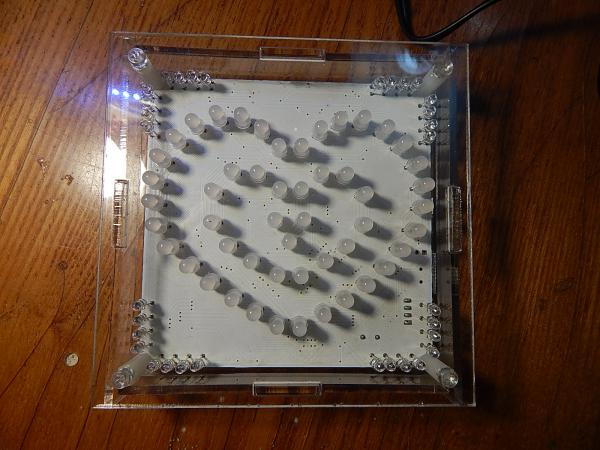

Ставимо решту деталей корпусу і закручуємо гвинтики в стійки.

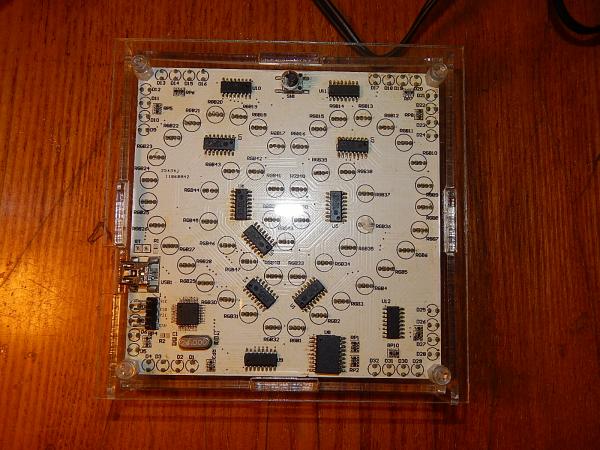

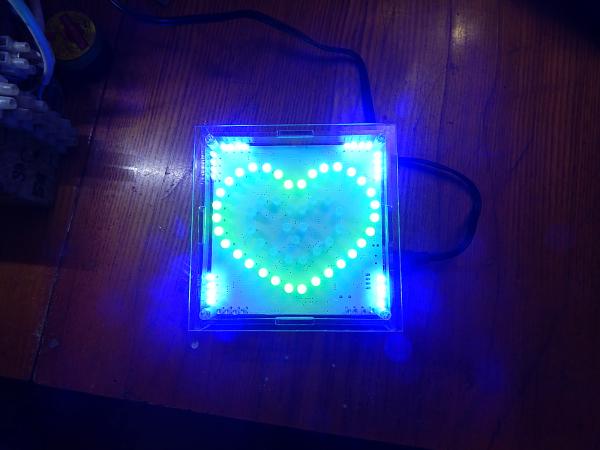

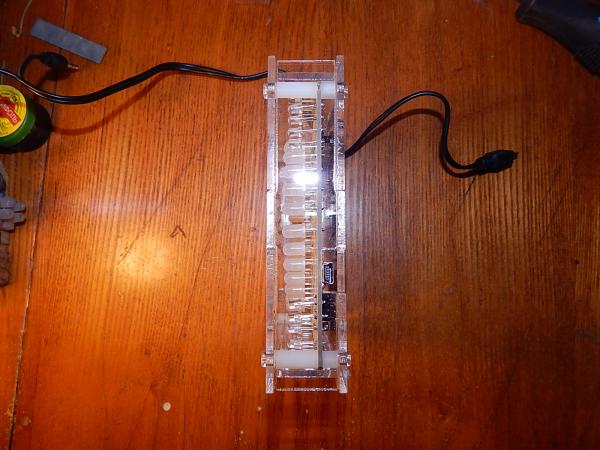

На цьому збірка закінчена, ще кілька фоток того, що вийшло; в кінці статті буде відео з роботою пристрою і демонстрацією режимів.

Ітоги. В результаті пристрій зібралося і запрацювало, тобто пайка з першого разу пройшла успішно. Правда, одну мікросхему я все ж на станції перепаяв, так як вручну припаяв криво. Мінус продавцеві за комплектацію. Мінуси розробнику за конструкцію (трасування і маска, кріпильні отвори, довга гребінка, неякісні роз’єми). Крім того, повинні бути навички пайки дрібних деталей, в тому числі і поверхневого монтажу. Але працює пристрій красиво і може стати хорошим подарунком дружині/дівчині/коханці/кому-небудь_іншому на ваше розсуд.
