Поліцейський світлодіодний стробоскоп

Мій дід завжди говорив мені: купити зможе будь-який дурень. Зібрати самому і отримати від цього задоволення – доля геніїв. Це і підштовхнуло мене на створення даного пристрою.
Як і мені, напевно, багатьом хотілося поставити собі нещо подібне до ГАІшних спецсигналів. І в результаті переробки купи матеріалів, був зібраний даний стробоскоп.

Друкована плата блоку управління поміщається в сірникову коробку! Це дозволяє легко сховати його в машині.

Для збору стробоскопа знадобиться:
Мікросхема К561ЛА7, або її закордонні аналоги
3 підстроювальних резистора на 1 МОм
3 резистора 2 кОм
1 резистор на 100 Ом + по одному такому ж на кожен ланцюг діодів
2 конденсатори на 10мкФ
2 конденсатори на 0,25мкФ
3 діода на ток 1А
Транзистори КТ315 і КТ817
Стабілітрон потужний на 9 В
Світлодіоди – будь-які суперяскраві на живлення 3 вольта (по 3 шт в кожен ланцюг послідовно)
Всі резистори беремо на 0.25Вт або трохи потужніше.
Плата має розміри 25х53мм
Живлення 12 В

Існує можливість підстроювання частоти спалахів, тривалість спалаху і кількість мерехтінь у спалаху.

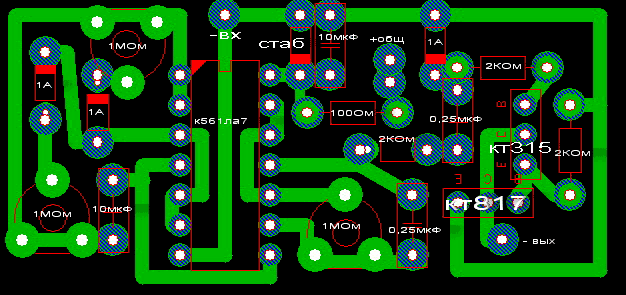

Розташування деталей зрозуміле з схеми:

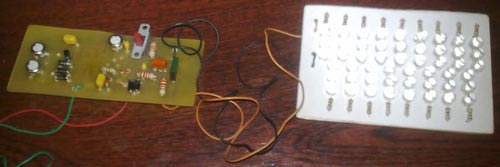

Підключення світлодіодів:
Діоди підключаються послідовно з включенням резистора на 100 Ом на мінус в кожен ланцюг. Кількість ланцюгів майже необмежена! У моєму випадку застосовано 51 світлодіод, т.е. 17 ланцюгів по 3 світлодіоди і 17 резисторів по одному в кожну.

Печатка має розмір 25х53мм

Більше ніяких налаштувань не потрібно. Працює ідеально вже 3 місяці на машині 2107.
А куди застосувати даний пристрій – справа Вашої фантазії.

Вартість стробоскопа:
Контролер в зборі – близько 110 грн
Фара на 51 світлодіод – близько 450 грн
У моєму випадку 2 фари по 51 світлодіоду, вміщені в корпус додаткових протитуманних фар (700 - 2 шт)
Разом: близько 1700 грн.

І це при умові, що світлодіодний стробоскоп з подібними параметрами знайти практично неможливо. А оригінальний марки Еліна (що коштує у ГАІ) коштує близько 8000 грн.
