Поліцейський стробоскоп з доступних деталей

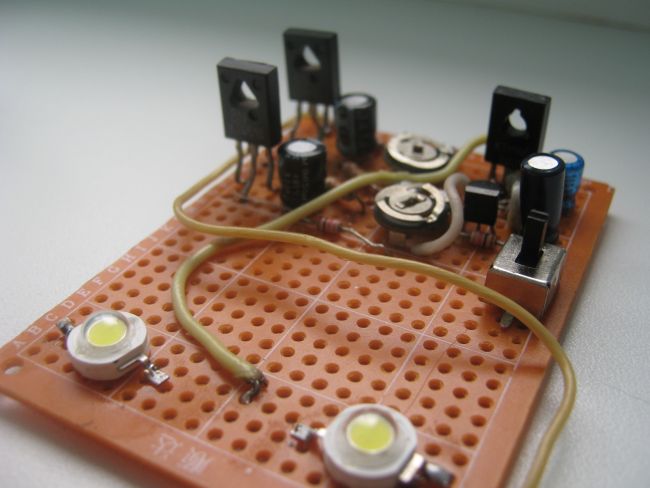

Данную конструкцию может собрать даже начинающий радиолюбитель. Схема не содержит дефицитных радиодеталей и имеет высокую взаимозаменяемость компонентов.

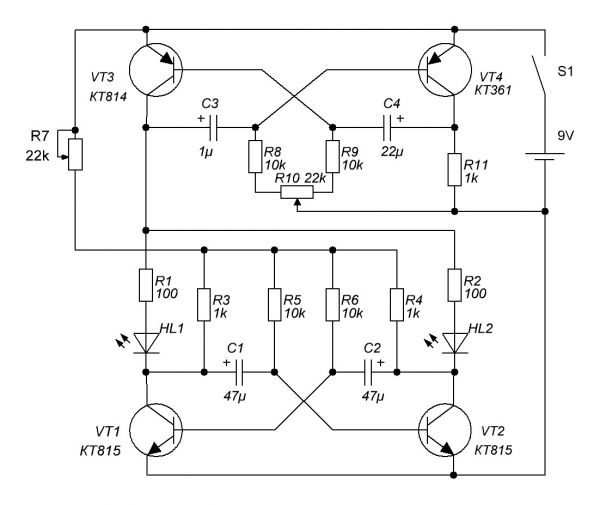

Устройство состоит из двух генераторов: задающего генератора, собранного на элементах VT1, VT2 и стробоскопического генератора VT3, VT4, создающего короткие импульсы. Задающий генератор поочередно переключает стробоскопический генератор на синий и красный светодиоды. Рабочая частота этих генераторов определяется параметрами конденсаторов C1-C4 и резисторов R5, R6, R8, R9. Переменными резисторами R7 и R10 можно изменять частоты соответствующих генераторов.
Мощность транзисторов VT1-VT3 и резисторов R1, R2 зависит от мощности используемых светодиодов. Конструкция работает с напряжением от 5 до 12 вольт.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | |
---|---|---|---|---|---|
VT1, VT2 | Биполярный транзистор |
КТ815А
|
1 | КТ817, КТ961, КТ805 | |
VT3 | Биполярный транзистор |
КТ814А
|
1 | КТ816, КТ835 | |
VT4 | Биполярный транзистор |
КТ361А
|
1 | КТ3107 | |
C1, C2 | Конденсатор | 47 мкФ | 2 | ||
C3 | Конденсатор | 1 мкф | 1 | ||
C4 | Конденсатор | 22 мкФ | 1 | ||
R1,R2 | Резистор |
100 Ом
|
2 | Зависит от светодиодов | |
R5, R6, R8, R9 | Резистор |
10 кОм
|
4 | ||
R7, R10 | Подстроечный резистор |
22 кОм
|
1 | ||
R11 | Резистор |
1 кОм
|
1 | ||
