Поліцейська мигалка на NE555 та CD4017

Представляю вашій увазі простішу поліцейську мигалку на логіці з застосуванням мікросхем NE555 та CD4017

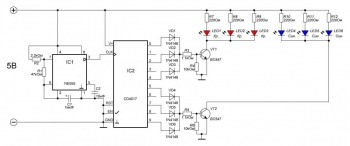

Вся схема побудована на двох мікросхемах, одна з яких - легендарний таймер 555, а друга, також досить відома ІС серії 4000

NE555 виконує функцію генератора прямокутних імпульсів, який змушує ІС 4017 один раз за 67мс змінити вивід, на який буде подаватися високий рівень сигналу

Частота миготіння формується часозадаючою ланцюгом, яка складається з R1, R2 та C1 (читайте про астабільний режим NE555)

На виводах CD4017 у нас стоять діоди, які виконують дві функції:

1. Захищають інші виводи від струму (це все ж виходи, а не входи)
2. Виконують логічну операцію АБО

Саме логічне АБО дозволяє імітувати мигалку - високий рівень сигналу на виводах 0, 2, 4 запалює першу трійку світлодіодів, на виводах 5, 7, 9 - другу трійку

Транзистори працюють в режимі ключа і підсилюють сигнал з виходу CD4017

R4 та R6 необхідні, щоб база транзистора не "висіла в повітрі", коли на виході з діода у нас немає струму, в принципі можна обійтися і без них, але навіщо давати схемі привід для нестабільної роботи

Що і чим можна замінювати:

R2 можна поставити в діапазоні від 2.2 до 5.1кОм (бажано все ж 2.2кОм)
R3 та R5 сміливо замінюйте на 1кОм (просто я збирав з 1.1кОм, оскільки у мене були тільки такі)
R7 - R12 можна взяти від 220 до 470 Ом
VD1-VD6 можна замінити на 1N4007, вони частіше зустрічаються в розпаковці у радіолюбителя (компактніше, звичайно, купити 1N4148), наш аналог - КД522А
С1 може бути і неполярним, таймер все з'їсть, я особисто пробував плівковий, керамічний і електроліт, все працювало чудово, зупинився на кераміці - вона найменша
С2 може бути від 10 до 100нФ
VT1, VT2 можна замінити на імпортні SS9014, 2N3904, вітчизняні КТ315 та КТ3102 (уважно дивимось цоколівку транзисторів)
CD4017B змінюється на нашу КР1561ИЕ8, К561ИЕ8, К176ИЕ8 (цоколівка та ж)
NE555 на КР1006ВИ1 (цоколівка та ж)

Усі заміни, що описані вище, не повинні жодним чином вплинути на працездатність цієї схеми, я збирав схему навіть повністю на вітчизняних компонентах, і вона працювала

Подальші доопрацювання

Схема, приведена мною, це не повноцінна автомобільна мигалка, а всього лише її макет, але її можна легко перетворити на велику мигалку - план робіт наступний:

1. Паралельно живленню ставимо електроліт на 220-470мкФ
2. Усе це можна живити і від бортової мережі автомобіля - обидві ІС працюють і при 12В
3. Світлодіоди міняємо на світлодіодні стрічки червоного та синього кольору (по 25-30см кожна стрічка), резистори R7-R12 прибираємо
4. Транзистори замінюємо на більш потужні, здатні пропускати порядку 400мА (можна і на більші струми), як приклад 2N2222, SS8050 або ж BC337
5. Виготовляємо друковану плату і корпус
