Контролер для світлодіодної стрічки з ІК управлінням

Даний контролер призначений для керування світлодіодною стрічкою за допомогою пульта дистанційного керування.

Особливості контролера:

• можливість плавної регулювання яскравості світіння світлодіодної стрічки (диммер).
• плавне вмикання/вимикання світлодіодної стрічки. Контролер при вимкненні запам'ятовує встановлену яскравість, і при повторному вмиканні яскравість встановлюється автоматично до того рівня, який був при вимкненні. Дуже зручно світло вмикати вночі на невеликій яскравості (щоб в очі не било). Використовувати в якості основної, фонового підсвічування тощо...
• управління з ПДУ за допомогою трьох кнопок (вмикання/вимикання, збільшення, зменшення яскравості)

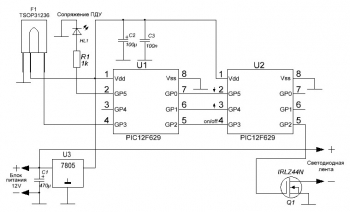

Контролер складається з ІК приймача на 36 kHz, дешифратора ІК сигналу на U1, і програмного ШІМ на U2, який керує ключовим польовим транзистором Q1, до якого підключена світлодіодна стрічка.

Але даний контролер має недолік - це постійно увімкнений блок живлення 12В, у якого досить непогані апетити на холостому ходу, виражені в споживанні потужності 3-5 Вт (в залежності від потужності блоку живлення). Це, здається, і небагато, але в масштабі року (кількох років) перетворюються в суттєву цифру.

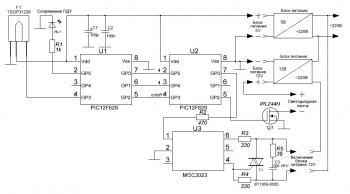

Пізніше була розроблена друга версія контролера, що усуває цей недолік.

Окрім основного блоку живлення для світлодіодної стрічки на 12В, був доданий ще один блок живлення на 5В, який споживає на холостому ходу всього 0,022Вт. Схема працює наступним чином: в дежурному режимі (при вимкненій світлодіодній стрічці) блок живлення на 12В вимкнений, в роботі тільки дежурний блок живлення на 5В. При вмиканні з пульта освітлення контролер U2 за допомогою симісторного ключа вмикає блок живлення на 12В, і при вимиканні освітлення обесточує 12В блок живлення.

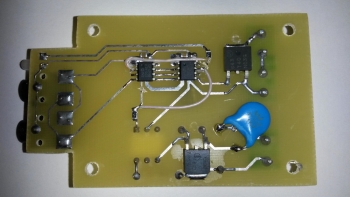

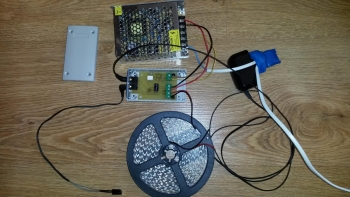

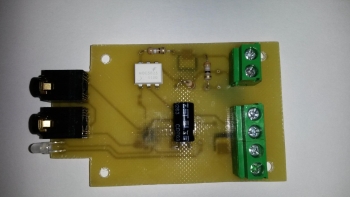

Нижче наведені фото пристрою.

Контролер розроблявся ще в 2012 році. За цей час контролер надійно себе зарекомендував. Знаходиться в цілодобовому дежурному режимі. Жодного зависання, глюка або неадекватної поведінки за більш ніж 4-х річний пробіг помічено не було. Всього було виготовлено 3 контролера (2 першої версії і 1 другої версії). Усі контролери працюють досі у мене і у моїх знайомих.

Так, безумовно, замість 2-х мікроконтролерів в схемі можна було все вмістити в одному мікроконтролері з апаратним ШІМ, але в 2012 році я освоїв тільки вузький круг контролерів і розробляв пристрій виходячи з того, що у мене було.

Деталі:

Пульт використаний такий.

Рекомендую одразу замовити пару пультів, а то вони дуже люблять губитися :-), так і браковані пульти попадаються, які перестають з часом працювати. ІК приймач практично будь-який можна використовувати на 36 kHz. Ключовий транзистор Q1 можна взяти з будь-якої материнської плати з відповідною структурою з обв'язки ШІМ. Деталі твердотільного реле (на розсипуху) також не критичні, можна використовувати аналоги або поставити твердотільне реле. Блок живлення на 5В я взяв від стільникового телефону. Прийдеться підібрати зарядку з найменшим споживанням току. В моєму варіанті споживання становило всього 0,1 мА. Більшість зарядок на холостому ходу споживають 1 мА і більше. Світлодіодну стрічку використовував потужністю 12Вт/метр (потужність відповідає споживаному току). Кусок довжиною 2,5-3м здатний добре освітити кімнату. Я приклеїв стрічку на шафу, спрямовуючи потік світла в стелю. Світлодіоди прилично розігріваються (50-60 градусів), я думав, що з часом вони деградують, але нічого не сталося з ними за 4 роки. Зараз китайці в основному обманюють сильно, пишуть одну потужність, а по факту реальні показники потужності в два-три рази нижче заявленої. Так що читайте уважно відгуки перед покупкою світлодіодної стрічки.

Налаштування:

Налаштування полягає в сполученні пульта з контролером. Для цього вмикаємо контролер, натискаємо на пульті кнопку вимкнення звуку і тримаємо її в натиснутому стані. Пульт почне по черзі перебирати різні кодові комбінації (досить тривалий процес). Як тільки загориться світлодіод HL1 - різко відпускаємо кнопку. Все, налаштування закінчена.

Прошивки з вихідними даними нижче. Не забуваємо про калібрувальні константи (без них пристрій працювати не буде)
