Запис і відтворення голосу (120 секунд)

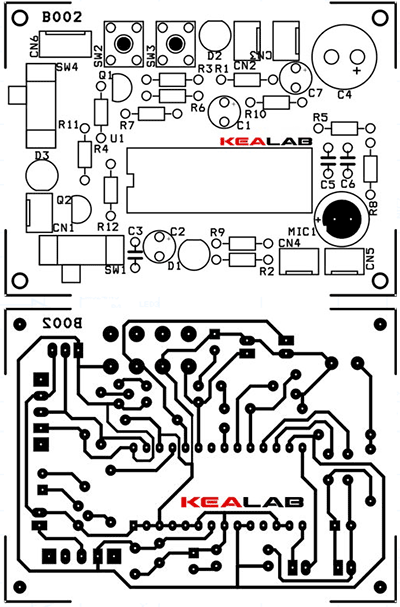

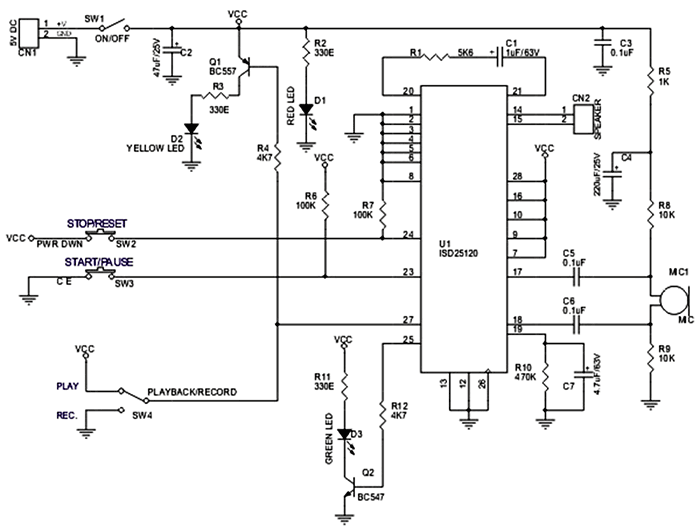

Цей пристрій дозволяє записувати, а потім відтворювати будь-який звук тривалістю 120 секунд. Запис та відтворення здійснюється за допомогою тактових кнопок. На платі є мікрофон і світлодіод для індикації функції: запис або відтворення. Мікросхема ISD25120 має енергонезалежну пам'ять, тобто навіть при вимкненні живлення, записане аудіо залишиться в пам'яті мікросхеми. Мікросхема ISD25** випускалася в чотирьох варіантах: ISD2560, ISD2575, ISD2590, ISD25120. Вони відрізняються за об'ємом запису: 60, 75, 90 і 120 секунд відповідно.

Характеристики пристрою:

• Живлення 5В, 120 мА
• Вихід: динаміки 16 Ом
• До 120 сек. енергонезалежної пам'яті
• Боковий перемикач для швидкого вибору режиму "Запис/Відтворення"
• 4 невеликі тактильні кнопки для включення режимів Старт/Пауза і Стоп/Скидання
• Розміщений на платі мікрофон
• Мигаючий світлодіод для індикації запису або водтворення
• Індикатор живлення
