Стрілочні індикатори

Стрілочні індикатори найбільш прості. Для їх виготовлення потрібно мінімум деталей і кваліфікації, особливо, якщо використовувати "фірмовий" вимірювальний прилад з красивою шкалою. Проте, в наш час виготовлення саморобної шкали труднощів не становить - її можна надрукувати на принтері і наклеїти поверх старої. В якості основи простіше всього використовувати стрілочні індикатори від магнітофонів старих типів або малогабаритні щитові вимірювальні прилади магнітоелектричної системи з струмом повного відхилення 0,25...1 мА. Прилади електромагнітної системи (наприклад, автомобільні вольтметри) і міліамперметри з струмом повного відхилення більш ніж 5 мА для наших цілей непридатні.

Оскільки прості схеми стрілочних індикаторів не потребують живлення, їх можна підключити до виходів підсилювача за схемою "mixed mono", що дозволяє дещо скоротити кількість деталей (рис.1).

Рис.1

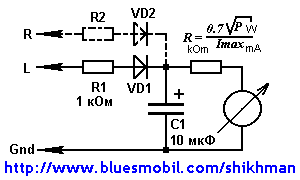

Рис.2

На рис. 2 наведена схема простішого індикатора. При необхідності кількість каналів можна збільшити, додавши резистори і діоди, як показано пунктиром. При використанні індикатора спільно з підсилювачем магнітоли послідовно з резисторами R1,R2 потрібно включити електролітичні конденсатори ємністю 47...100 мкФ ("плюсом" до магнітоли). Можна також використовувати "mixed mono" (див. рис.1), при цьому конденсатори не потрібні, а ланцюг R2VD2 можна виключити.

Сопротивлення резистора, включеного послідовно з приладом, залежить від струму повного відхилення. Приблизне значення опору можна знайти за наведеною на малюнку формулою. Точне значення слід скоригувати при налаштуванні за необхідним відхиленням стрілки при заданій потужності. Інші деталі можна використовувати будь-яких типів. Згладжуючий електролітичний конденсатор повинен бути розрахований на робоче напруження не нижче 25 вольт при вимірюванні потужності до 15 Вт і не нижче 50 вольт - при більшій потужності. Запас по напруженню потрібен тому, що конденсатор використовується в ланцюзі змінного струму. Підбираючи його ємність в межах 1...100 мкФ, можна регулювати час зворотного ходу стрілки на будь-який смак.

Недолік схеми - малий динамічний діапазон, що не перевищує 10 дБ. Для магнітоли цього вистачить, але при роботі з підсилювачем великої потужності стрілка буде відхилятися лише на піках сигналу. У цьому випадку краще застосувати схему, показану на рис.3.

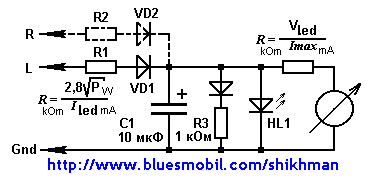

Рис.3

Її основна відмінність - розширювач динамічного діапазону на діоді VD1 і світлодіоді HL1. Як тільки вирівняне напруження на конденсаторі C1 досягає значення 0,7 В, діод відкривається і подальше зростання напруження сповільнюється резистором R3. Підбираючи його опір в межах 100 Ом...10 кОм, можна регулювати "хід" шкали в середній частині. Наступне обмеження настає в момент запалювання світлодіода і подальше зростання напруження практично припиняється. Світлодіод при цьому можна використовувати як індикатор перевантаження. Сопротивлення резисторів на вході визначається максимальною потужністю підсилювача і струмом застосованого світлодіода. Розрахункова формула наведена на малюнку, точне значення опору слід скоригувати за моментом запалювання світлодіода при максимальній потужності.

Сопротивлення резистора, включеного послідовно з приладом, можна знайти за другою формулою. Точне значення слід скоригувати при налаштуванні за необхідним відхиленням стрілки в момент запалювання світлодіода. Напруження на червоному світлодіоді становить приблизно 1,6 В, на більш яскравому жовто-оранжевому - приблизно 2,5 В. Інші деталі можна використовувати будь-яких типів. Згладжуючий електролітичний конденсатор повинен бути розрахований на робоче напруження 6,3...10 В, оскільки напруження на ньому обмежене світлодіодом. Підключається індикатор так само, як і попередній.

Динамічний діапазон такого індикатора можна легко довести до 20 дБ, для подальшого розширення динамічного діапазону вже потрібна спеціальна схема управління з логарифмічним підсилювачем, а така схема вже виходить за рамки простих.
