Способи покращення звучання стереокомплексу

Звучання навіть недорогого стереокомплексу з двома невеликими акустичними системами (колонками) можна значно покращити, застосувавши незначні доопрацювання і досягти тим самим "псевдооб'ємного звучання".

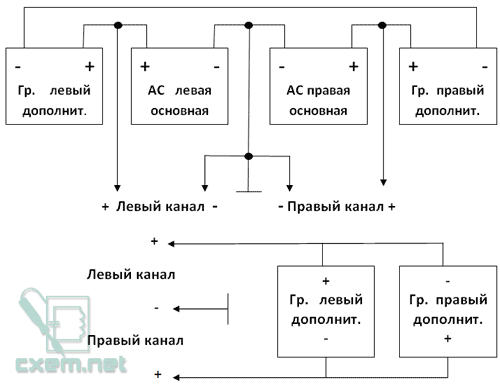

1. Для розширення стереобази можна на додаток до основної акустичної системи (АС), що входить до складу комплексу, ввести два додаткові динаміки (Гр). Їх розташовують уздовж стіни разом з основними, на відстані 0,7 … 1 м один від одного і підключають у протифазі, або послідовно, або паралельно.

Спосіб підключення (послідовно чи паралельно) залежить від опору додаткових Гр. Бажано, щоб сумарне опір ланцюга додаткових динаміків було рівним номінальному (паспортному) опору кожної з основних (АС).
В якості додаткових динаміків можна використовувати будь-які широкосмугові або середньочастотні динамічні головки (наприклад, 4ГД-8Е, 3ГД-38, 8ГДШ та аналогічні), навіть без акустичного оформлення («ящика»), або використовувати підходящу автомобільну «акустику».

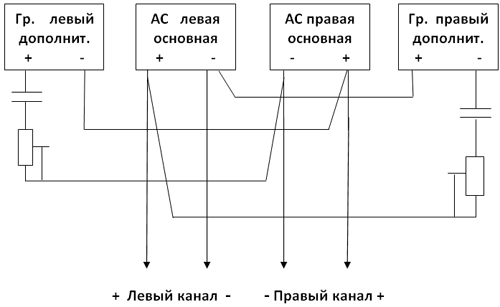

2. Більшого, ніж у попередній схемі, рівня придушення взаємних перешкод лівого і правого каналів можна досягти, застосувавши трохи більш складну (якщо це можна назвати «складним», звичайно!) схему підключення додаткових динамічних головок.

Послідовно з додатковими Гр включені проволочні змінні резистори (типу ППБ-3В або аналогічні) опором 50 … 100 Ом і неполярні конденсатори ємністю 80 …150 мкФ. Кожен такий конденсатор можна, за необхідності, замінити двома полярними електролітичними, з'єднаними зустрічно-послідовно (малюнок нижче), з ємністю в два рази більшою (наприклад, по 220 мкФ) і допустимим робочим напруженням 60 або більше В.

Для отримання найкращого ефекту додаткові динаміки Гр слід розмістити на відстані, більшій ніж відстань між основними, на 30 – 50 см, і змінними резисторами відрегулювати гучність їх звучання так, щоб на середніх частотах досягалося найкраще придушення сигналу правого каналу в лівому вусі і навпаки.
Додаткові динаміки при цьому можна використовувати такі ж, як і в попередньому випадку.

3. Низькочастотна акустична колонка (сабвуфер) в будь-якій стереосистемі можна використовувати одну, так як на частотах нижче 100 Гц стереоефект практично не відчувається на слух. Для цього можна використовувати готову колонку з динаміком якомога більшої потужності (не менше 10 Вт) і діаметром дифузора. При малих діаметрах дифузора низькі частоти будуть звучати «як з бочки». Або зробити таку акустичну систему самому, використовуючи підходящий динамік і методики розрахунку розмірів «ящика», представлені, наприклад, на цьому сайті в відповідному розділі. Непоганої якості низьких частот можна, однак, досягти і при використанні не спеціального НЧ-динаміка, а звичайних широкосмугових, широко використовуваних раніше в різній побутовій радіоапаратурі (магнітофони, телевізори і т.д., наприклад, навіть таких, як 2ГД-40, 3ГД-36 і подібних). Але важливо, щоб стан таких динаміків було хорошим, і їх кількість повинно відповідати необхідній сумарній потужності (не менше 6 штук). Для розрахунку «ящика» з кількома динаміками замість одного, слід скласти середні діаметри їх дифузорів. Отримана сума буде відповідати діаметру одного «великого» динаміка, для нього і розраховується відповідний «ящик». Включати динаміки потрібно за паралельно-послідовною схемою, щоб сумарне опір було в межах 4…16 Ом, що забезпечить прийнятне узгодження з виходом будь-якого стандартного підсилювача потужності. Обов'язково дотримуватися синфазності включення – «+» до «+» при паралельному включенні і «+» до «=» - «+» до «-» при послідовному.

При виготовленні корпусу слід строго дотримуватися всіх рекомендацій, даних у методиках розрахунку і виготовлення, таких як матеріал корпусу, герметичність усіх стиків і ін. Хороші результати для корпуса дає плита ДВП товщиною 15 мм, обклеєна зсередини поролоном, ватином або войлоком. Місця кріплення динаміків до панелі, отвір виводу кабелю та всі інші місця, де герметичність може бути неповною, слід обмазати пластиліном. Зовнішній вигляд ящика необов'язково повинен «вражати уяву красою і витонченістю», так як сабвуфер можна без будь-якої шкоди для звуку «сховати» кудись в кут або під стіл. Низькочастотний звук має достатню довжину коливань і легко буде поширюватися по всьому приміщенню з будь-якого місця.

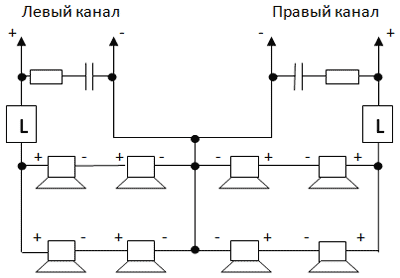

Нижче наведена для прикладу схема послідовно-паралельного з'єднання восьми динамічних головок 3ГД-36, по чотири головки на канал, в одному корпусі. Завдяки такому з'єднанню потужність колонки буде по 12 ватт на канал з сумарним опором кожного каналу 4 Ом. Катушка L намотана на каркасі діаметром 36 мм і висотою 40 мм проводом ПЕл-1(1,5) і має 180 витків. Конденсатори неполярні, ємністю 30 мкФ, резистори – проволочні (не менше 5 ватт) опором 4 Ом.
