Простий спосіб виготовлення 4-х провідної антифазної лінії для аудіо

Одного разу, перебуваючи в гостях і розмовляючи з господарем на околорадіолюбительські теми, порадив замінити в його ламповому підсилювачі проводи, що йдуть від вхідних роз'ємів до регулятора гучності. Не те, щоб вони не працювали, просто захотілося перевірити, як себе поводитиме тут антифазна лінія і чи буде відчутна різниця - з «рідними» проводами, хоч і в подвійній обплетці, в одному каналі прослуховувався слабкий фон від наводок мережевого трансформатора.

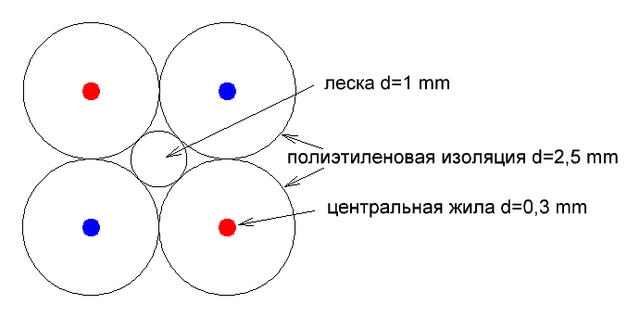

Вирішили одразу і зробити. Під рукою нічого не було, крім великої кількості залишків телевізійного кабелю італійського виробництва RG-59 з зовнішнім діаметром 5 мм та центральною мідною жилою 0,3 мм. Кабель досить гнучкий, з щільною (не спіненою) внутрішньою поліетиленовою ізоляцією діаметром 2,5 мм. Вирішили, що для експерименту на швидку руку він якраз і підійде – потрібно тільки зняти верхню ізоляцію та прибрати екран. А потім якось зафіксувати отримані чотири провідники в положенні, показаному на малюнку 1 і на кінцях кабелю спаяти провідники попарно – синій з синім, червоний з червоним. Ми голову особливо не ламали і для фіксації жил використовували міліметрову волосінь та ізоляційну стрічку.

Мал.1

На виготовлення двох таких ліній довжиною близько 500 мм було витрачено 40 хвилин, і ще через 5 хвилин, витрачених на пайку, ми перевіряли їх у підсилювачі. Звук, звісно, ніяк не змінився, а фон 50 Гц зник. Радісно-возбуждений господар напоїв мене кавою і, подарувавши в знак подяки кілька шматків кабелю, з нетерпінням випроводив, прагнучи якомога швидше приступити до прослуховування. Розумію…

Прийшовши додому, я також вирішив поставити такі ж лінії в підсилювач, тим більше, він знаходився якраз на стадії завершального монтажу, стояв на столі без кришок і так і напрошувався на це. Весь процес виготовлення фотографував вебкамерою.

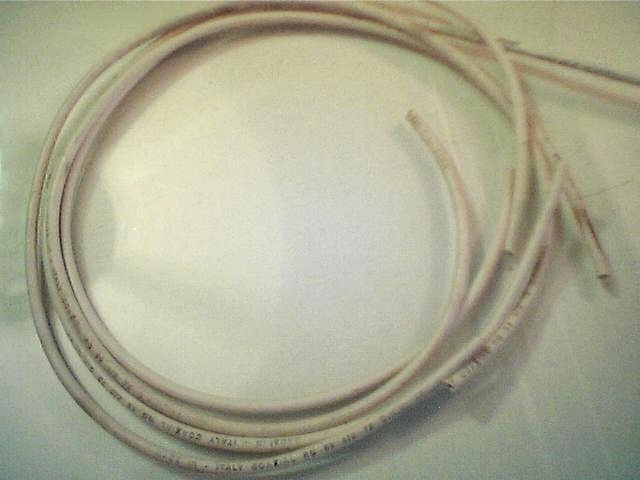

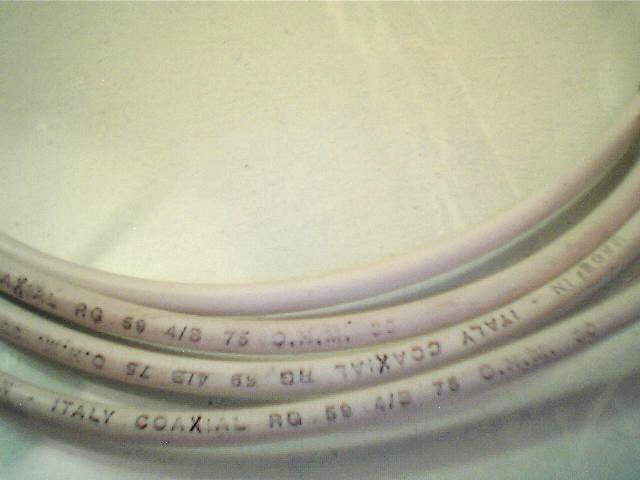

Технологія, можна сказати, вже відпрацьована, і спочатку потрібно визначитися з довжинами, нарізати шматки з невеликим запасом у 3-5 см (малюнки 2 і 3).

Мал.2

Мал.3

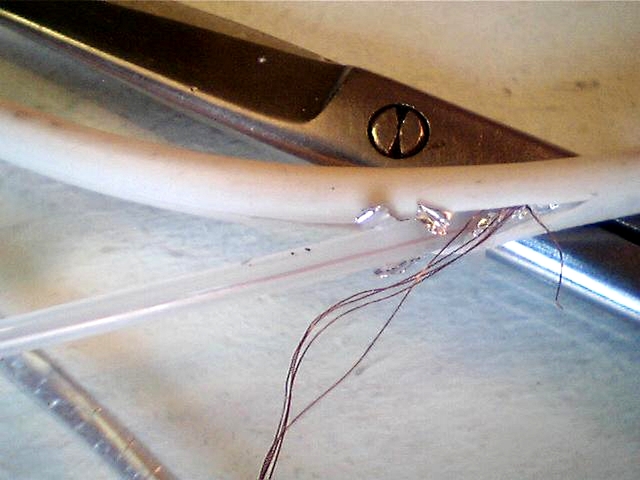

Потім зняти верхню ізоляцію (мал.4), розпустивши по довжині ножицями.

Мал.4

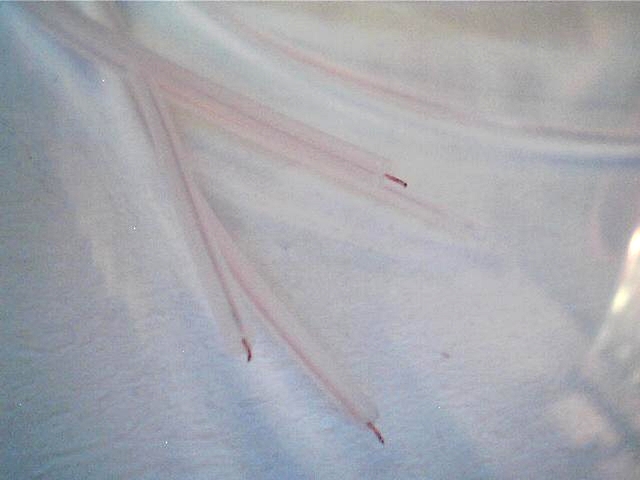

Отримуються ось такі акуратні жилки (мал.5).

Мал.5

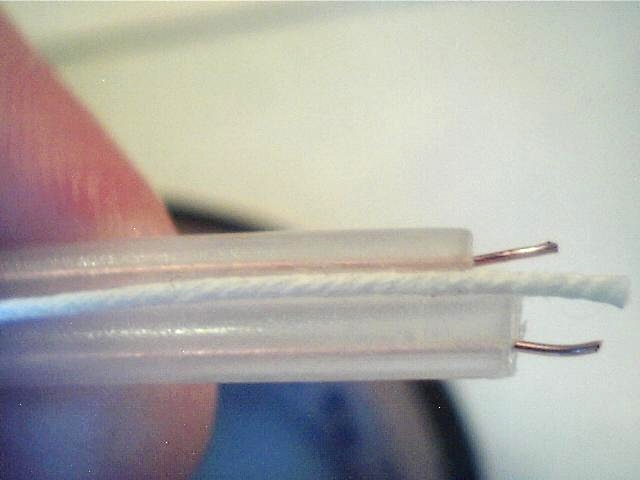

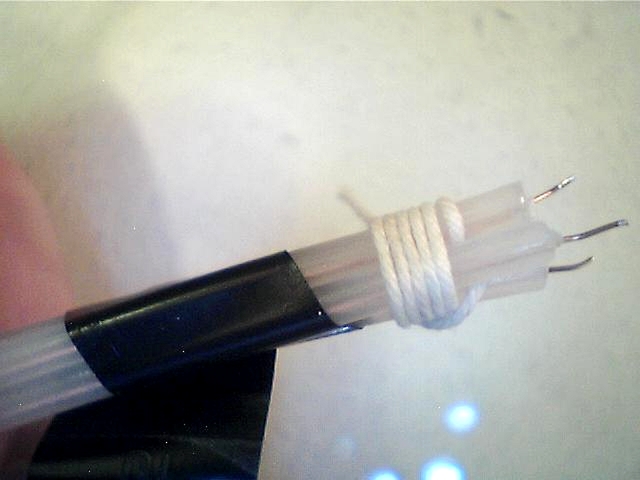

Волосінь потрібного діаметра вдома не знайшов, взяв товсту сурову нитку – вона також діаметром близько 1 мм. Правда, м'яка, але це, як виявилось, не дуже критично. Нитку потрібно укласти в заглиблення між двома жилами (мал.6), зверху покласти інші дві і, витягнувши кінчик нитки подовше, обмотати ним кінець лінії (малюнки 7 і 8).

Мал.6

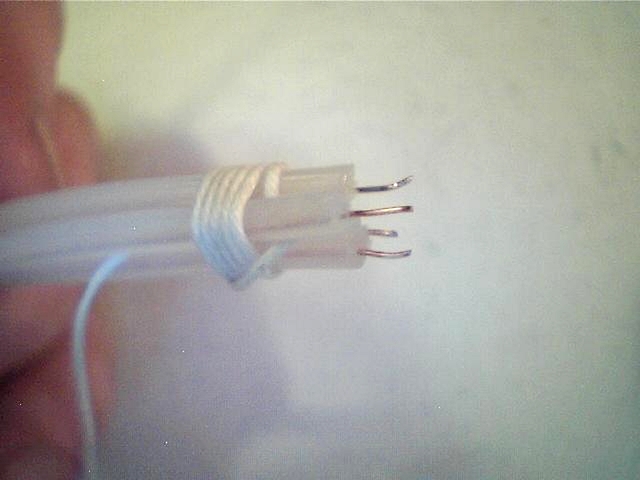

Мал.7

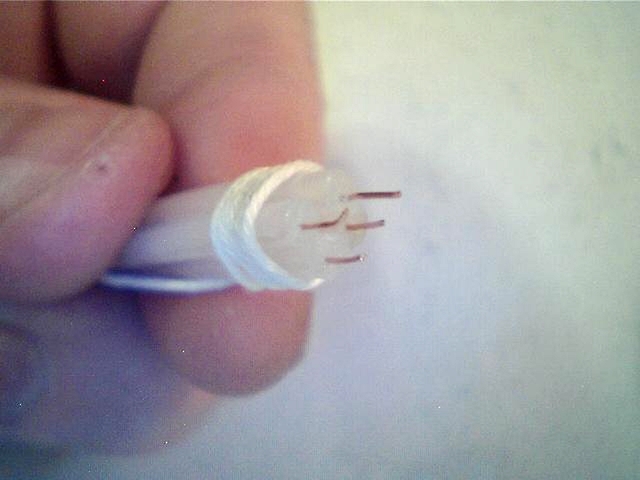

Мал.8

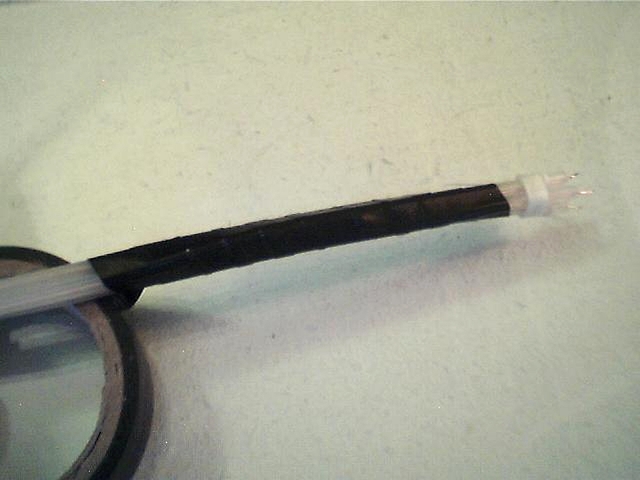

Тепер, стежачи за тим, щоб нитка не вискакувала з середини, акуратно закріпити все це ізоляційною стрічкою (малюнки 9 і 10). На цьому етапі, якщо обмотувати з зусиллям, тобто з натягом ізоляційної стрічки, то лінія з часом трохи змінить свою конфігурацію і набуде обертання навколо осі. Це не важливо, якщо робити її гнучкою, і важливо, якщо потрібно, щоб вона тримала форму. При бажанні можна покласти другий ряд ізоляційної стрічки, але укладаючи її в іншу сторону.

Мал.9

Мал.10

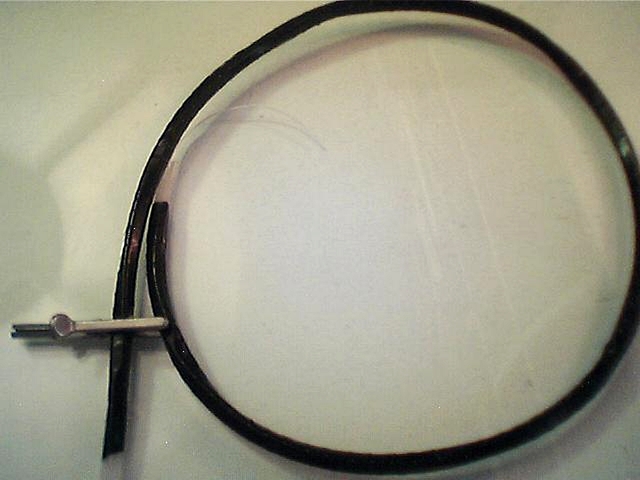

В результаті вийде досить жорсткий кабель (мал.11) – для фотографування його довелося примусово згинати і фіксувати зажимом «крокодил», щоб не розпрямлявся.

Мал.11

Другий такий же шматок був зроблений ще швидше – за 10 хвилин. До речі, ниткою користуватися зручніше при виготовленні в одиночку, а якщо поряд є друга пара рук, то волосінь – найкращий варіант.

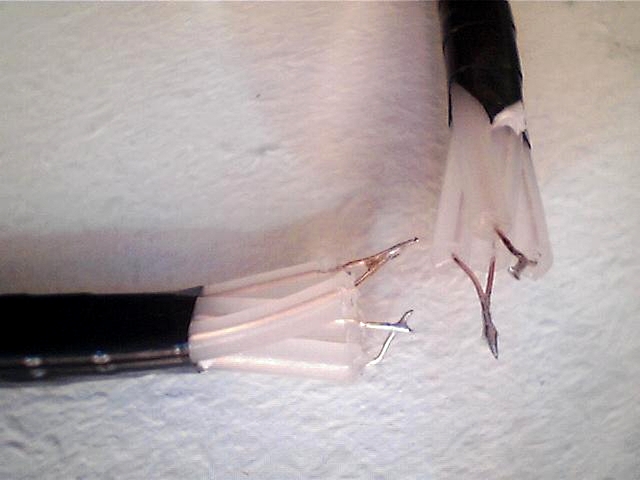

Залишається перехрестно розпаювати кінці (мал.12), відкусити нитку (волосінь) і акуратно вставити лінії в корпус. Якщо кінці виявляться короткими, то їх можна наростити гнучкими провідниками довжиною 15-30 мм.

Мал.12

Зроблена таким способом лінія довжиною 680 мм має ємність між перехресними провідниками 32 пФ, а лінія довжиною 400 мм – 19 пФ. Виходить, що погонна ємність близько 50 пФ/метр.

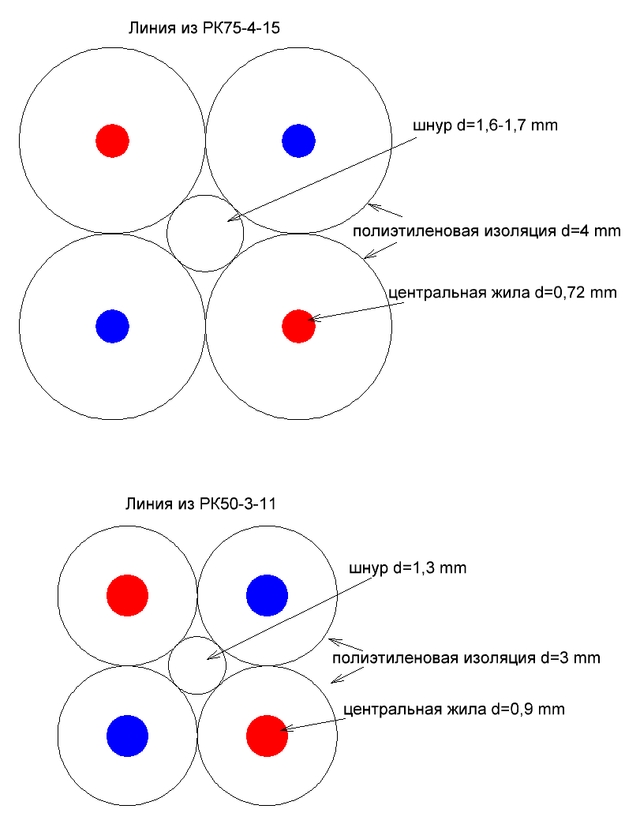

Опір однієї пари провідників лінії довжиною 680 мм близько 0,35 Ом (показання приладу для вимірювання ESR конденсаторів на частоті 100 кГц). Ну, це логічно – жилки дуже тонкі, навіть при їх паралельному підключенні. Для виготовлення більш довгої лінії треба використовувати інший кабель, наприклад, вітчизняні РК75-4-15 з центральною мідною жилою діаметром 0,72 мм або РК50-3-11 з жилою 0,9 мм (приблизні розміри на малюнку 13). В якості центрального «п'ятого елемента» в цих випадках, крім волосіні, можна використовувати білизняні шнури або мотузки трохи більшого діаметру.

Мал.13

Можна застосувати додаткове екранування антифазної лінії, але, думається, що для не збільшення погонної ємності екран повинен знаходитися на деякому, відносно великому, відстані від жил, а це сильно збільшує габарити і вимагає додаткового місця при розташуванні в корпусі підсилювача.

Література:
1.   Семенов Н.А. «Технічна електродинаміка», Київ, видавництво «Зв'язок», 1973 р. с. 248.
2.   Драбкін А.Л., Зузенко В.Л., Кислов А.Г. «Антенно-фідерні пристрої», Київ, видавництво «Радіо», 1974 р. с. 445.
3.   Беньковський З., Ліпінський Е. «Любительські антени коротких і ультракоротких хвиль», Київ, видавництво «Радіо і зв'язок», 1983 р. с.35.

Андрій Гольцов, r9o-11, м. Іскітим, весна 2014.
