Передача аудіосигналу без проводів

Хочемо ми цього чи ні, але прийде час, коли ми позбудемося від проводів. Буде час, коли в наших домах всі побутові пристрої не потребуватимуть проводного живлення, все веде до цього.

Сьогодні буде розглянуто метод передачі аудіо сигналу без проводів. Розробляючи цей пристрій, я не раз натрапляв на проблеми з прийомом сигналу, оскільки в підсумку сигнал отримувався в небажаній якості. Черговий варіант приймача дозволяє приймати і відтворювати чіткий сигнал без хрипів та перешкод.

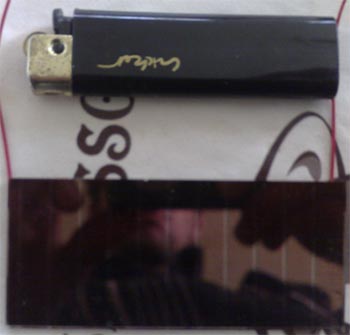

Схеми майже немає, тільки пара компонентів - сонячний модуль від китайських зарядних пристроїв для мобільників (був куплений за 10$), мережевий понижуючий трансформатор на 10 - 15 ватт з коефіцієнтом трансформації 1:10 або 1:20, два акумулятори від мобільних телефонів (буквально з будь-якою ємністю), і сам лазер.

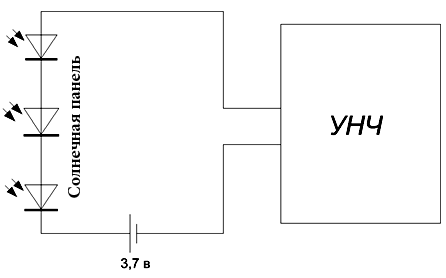

Приймач аудіо-сигналу:

Передавач аудіо-сигналу:

Саме пристрій досить просте, є приймач і передавач сигналу. В якості передавача був використаний звичайний червоний лазер, який був придбаний в магазині за 1$.

За допомогою трансформатора, початковий сигнал перетворюється, потім посилюється за допомогою акумулятора і живить лазерний діод. Таким чином, у промені лазера міститься інформація початкового сигналу, лазер виконує роль модулятора – перетворювача. Сигнал, потрапляючи на приймач, посилюється і подається на вхід УНЧ.

Таким методом можливо передавати аудіо сигнал на відстань до 10 метрів, потім сигнал слабшає, але за наявності хорошого попереднього УНЧ і кінцевого підсилювача потужності, можна приймати сигнал і на більших відстанях.

На основі такого методу можна зібрати малопотужні безпровідні навушники або подовжувачі аудіо виходів.

До вторинної (понижувальної) обмотки трансформатора подаємо звуковий сигнал, наприклад від музичного центру або ж більш слабкий сигнал від ПК. До вторинної обмотки послідовно включений джерело живлення і лазерний діод.
