Індикатор звуку

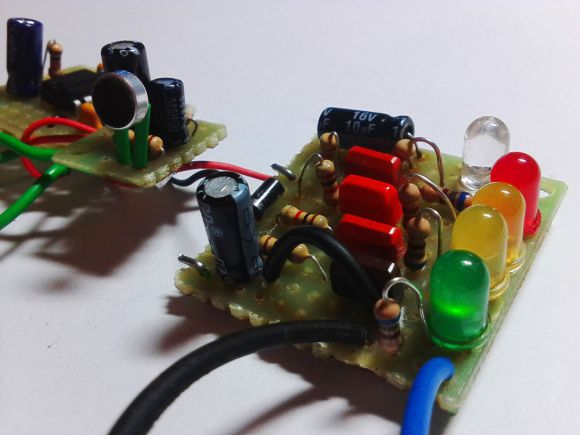

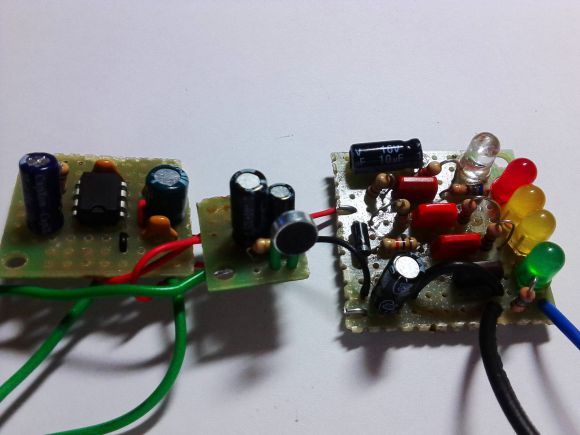

В этой статье приведена схема устройства, с помощью которого в буквальном смысле можно наблюдать звук. Реагируя на звуки, принимаемые в микрофон, схема осуществляет светодиодную индикацию.
Устройство можно применить в качестве индикатора уровня шума в окружающем пространстве, также оно хорошо играет роль беспроводной цветомузыки, если расположить его около музыкальных колонок. А еще это устройство может помочь людям с нарушением слуха и позволит им визуально воспринимать звуки вокруг себя.

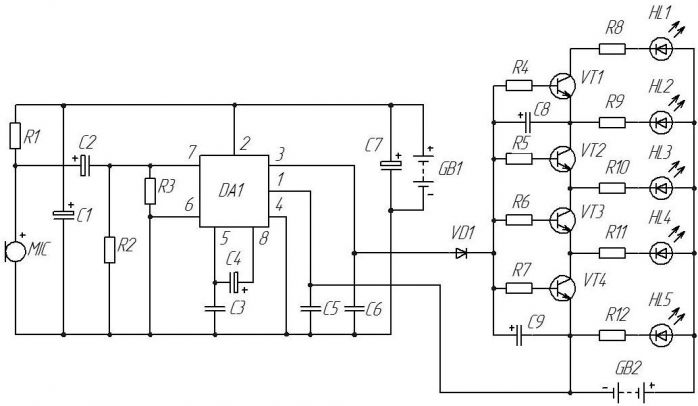

Принципиальная схема устройства:

Звук принимается на простой электретный микрофон (MIC), далее сигнал усиливается микросхемой TDA2822 и через диод VD1 поступает на вход узла индикации, построенного на транзисторах. Транзисторы включены последовательно столбиком. При поступлении сигнала транзисторы открываются по очереди снизу вверх по мере увеличения напряжения входного сигнала. Порог срабатывания транзисторов зависит от напряжения питания. Напряжение батареи GB2 подбирается так, чтобы горел только светодиод HL5, он предназначен просто для индикации включения устройства.

Благодаря конденсатору C8 светодиод при перегрузке гаснет не сразу, а задерживаются на полсекунды. От конденсатора C9 зависит время обратного хода шкалы.

Линейку из светодиодов можно достроить вверх, добавив транзистор с базовым резистором и сам светодиод с токоограничительным резистором, при этом конденсатор С8 нужно будет переставить аналогично положению на данной схеме. Я не рекомендую делать более девяти светодиодов, так как это увеличит неравномерность шкалы, а также возрастет нагрузка на ниже лежащие транзисторы. Предпочтительнее использовать светодиоды с током 10 мА.

Недостатком схемы является то, что нужно использовать два источника питания.
Если придерживаться списка радиоэлементов, который дан ниже, то напряжение батареи GB1 равно 3 Вольтам, а напряжение батареи GB2 подбирается так, чтобы горел только светодиод HL5 (почти всегда составляет 3 Вольта).

Список радиоэлементов
