Індикатор стереобалансу

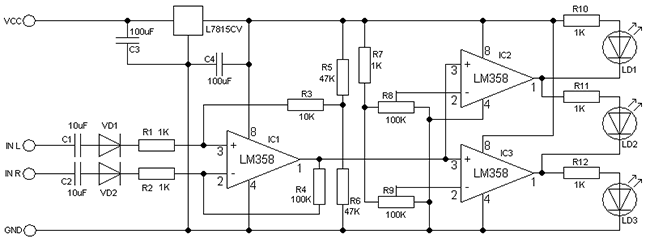

Представляю схему індикатора стереобалансу. Він має 3 світлодіоди, що показують переважання правого або лівого каналу, або ж їх однаковий рівень.

Через ланцюг, що складається з С1, VD1, R1 для лівого та C2, VD2, R2 для правого каналів, сигнал надходить на операційний підсилювач IC1, включений за схемою диференційного підсилювача. З виходу IC1 сигнал надходить на неінвертуючі входи IC2 та IC3. Якщо буде переважати правий канал, вихідні сигнали IC2 та IC3 матимуть високий рівень, і загориться LD3. У протилежному випадку, якщо буде переважати лівий канал, вихідні сигнали IC2 та IC3 матимуть низький рівень, і загориться LD1. Якщо рівні сигналу будуть однаковими, вихідні сигнали IC2 та IC3 матимуть відповідно високий і низький рівні, і загориться LD2.

IC1, IC2, IC3 можна застосувати типу LM358 або 741. Електролітні конденсатори на напругу 16В. Світлодіоди будь-які малопотужні, бажано різних кольорів. Напруга живлення 15-30В.

Уся настройка зводиться до встановлення балансу IC2 та IC3 шляхом підстроювання R8 та R9.
