Індикатор рівня сигналу на 64 світлодіодах з використанням МК AVR ATmega8535
Представляю Вам простий проект індикатора аудіо-сигналу, відмінною особливістю цього проекту від інших є те, що в схемі на кожен канал я застосував по 32 світлодіоди, вийшла довга лінійка. В основі пристрою - мікроконтролер AVR Atmel ATmega8535, ULN2803 - 8-канальний ключ Дарлінгтона, крім того, застосований операційний підсилювач, його призначення думаю також зрозуміло. Чутливість індикатора регулюється резисторами R32 і R33, для кожного каналу окремо. Даний проект є моєю дипломною роботою, яку я робив пару років тому, натрапив на схему, коли шарився в папках на своєму ПК, і вирішив відправити на сайт.

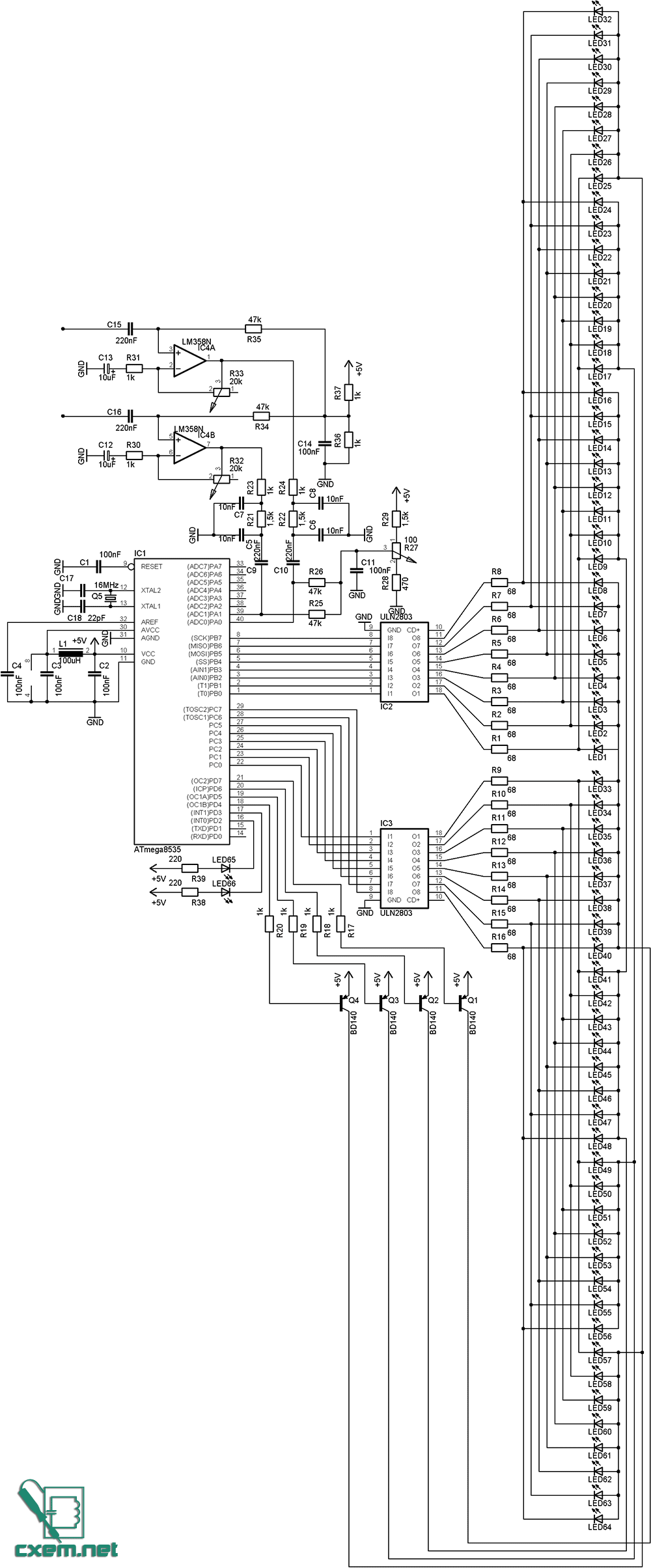

Схема досить об'ємна, скорочувати позначення світлодіодів не став, схему можете подивитися нижче:
Що стосується світлодіодів, їх зручно замінити на спеціальні світлодіодні лінійки, до того ж вони будуть виглядати краще.

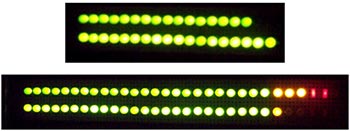

Все пристрій збиралося на макетній платі, друковану плату малювати не став, кому сподобався проект, може намалювати друковану плату і надіслати її на форум. Всі радіодеталі в схемі можна замінювати на аналогічні, номінали резисторів і конденсаторів можна ставити близькі за номіналом. Транзистори можна замінити на будь-які інші, аналогічні. Кварцевий генератор можна поставити на 14-16 МГц, не критично. Фотографії пристрою нижче:
При програмуванні мікроконтролера фьюзи виставляти не потрібно, тобто, обираємо потрібний нам контролер в програмі, відкриваємо прошивку і натискаємо прошити. Якщо пристрій зібране без помилок, то схема запрацює відразу.
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
IC1 | МК AVR 8-біт |
ATmega8535
|
1 | |
IC2, IC3 | Складний транзистор |
ULN2803
|
2 | |
IC4A, IC4B | Операційний підсилювач |
LM358
|
1 | |
Q1-Q4 | Біполярний транзистор |
BD140
|
4 | |
Q5 | Кварцевий резонатор | 16 МГц | 1 | |
С1-С4, С11, С14 | Конденсатор | 100 нФ | 6 | |
С5-С8 | Конденсатор | 10 нФ | 4 | |
С9, С10, С15, С16 | Конденсатор | 220 нФ | 4 | |
С12, С13 | Електролітичний конденсатор | 10 мкФ | 2 | |
С17, С18 | Конденсатор | 22 пФ | 2 | |
R1-R16 | Резистор |
68 Ом
|
16 | |
R17-R20, R23, R24, R30, R31, R36, R37 | Резистор |
1 кОм
|
10 | |
R21, R22, R29 | Резистор |
1.5 кОм
|
3 | |
R25, R26, R34, R35 | Резистор |
47 кОм
|
4 | |
R27 | Регульований резистор | 100 Ом | 1 | |
R28 | Резистор |
470 Ом
|
1 | |
R32, R33 | Регульований резистор | 20 кОм | 2 | |
R38, R39 | Резистор |
220 Ом
|
2 | |
L1 | Дросель | 100 мкГн | 1 | |
LED1-LED66 | Світлодіод | 66 |
Прикреплені файли:
- indikator6.rar (1 Кб)
