Індикатор рівня аудіо сигналу на LM324

Микросхема LM324 представляет  из себя высокоточный операционный усилитель и содержит в себе 4 независимых канала. Она работает в широком диапазоне питающих напряжений от 3-х до 30 вольт. Выходной ток каждого канала не превышает 10 мА.

На микросхеме можно построить множество ряд интересных устройств.
Относительно простой схемой является индикатор аудио сигнала, построенный на микросхеме LM324. Поскольку микросхема содержит 4 выхода, то количество светодиодов для анализатора тоже будет 4, по одному на каждый канал.

Выход усилителя подключается к входу индикатора, светодиоды будут загораться в зависимости от частоты воспроизведения, при низких входных частотах светодиоды будут вспыхивать столбом. В итоге получается очень красивый светомузыкальный эффект.

Для лучшего эффекта можно использовать две микросхемы, тогда будет возможность использовать 8 светодиодов, мы рассмотрим оба варианта.

Установка не будет работать, если вход подключить к линейному выходу, от звуковых карт компьютера или выхода наушника не заработает!

Во время проведенных опытов стало понятно, что микросхему можно приспособить к двум режимам работы, первый из них уже указан выше - мигание светодиодов по отдельности, притом мигание соответствует входному диапазону частоты, чем сильнее низкие частоты, тем выше загорается светодиодный столб.

Второй режим - совместное мигание. В этом режиме все светодиоды загораются вместе. В этом случае на выход усилителя мощности подключаем минус и вход индикатора.

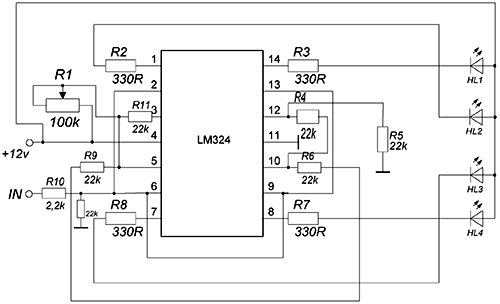

В первой схеме рассмотрен вариант построения индикатора на одной микросхеме. Эффект не очень зрелищный, но для начала советую собрать именно так, затем если все будет работать нормально, то можно и вторую микросхему подключить.

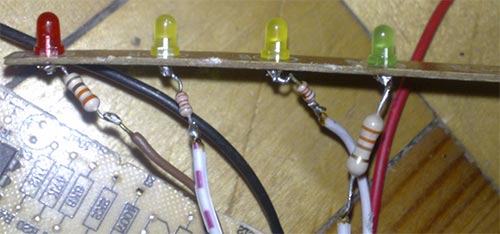

В видео ролике продемонстрирована работа одной микросхемы, светодиоды работают совместно, то есть схема подключена по второму варианту.

Индикатор способен работать совместно с любым усилителем мощности, не зависимо от питающего напряжения используемого усилителя мощности, только не повышайте максимально допустимое напряжение индикатора, которое составляет 30 вольт.

В тех случаях, когда нужно совместить индикатор с усилителем, который работает на двухполярном источнике, то нужно использовать стабилизатор напряжения от 12 до 24 вольт. Светодиоды подойдут буквально любые, цвета по вкусу, можно применить светодиоды одного цвета, решаете вы.

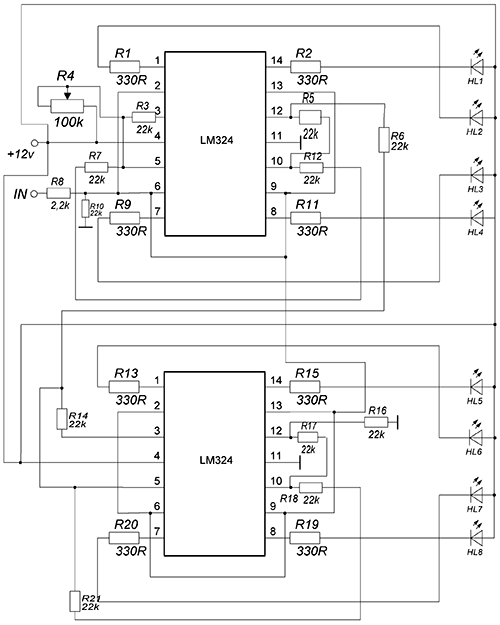

Вариант построения индикатора на двух  микросхемах:

Для того, чтобы индикатор работал в режиме "столбец", нужно на выход усилителя подключить плюс источника питания индикатора и вход, этот режим можно использовать лишь тогда, когда усилитель мощности и индикатор питаются от разных источников, иначе есть опасность спалить выходной каскад УНЧ!
